Детали для THE тропикс — HITACHI UH20

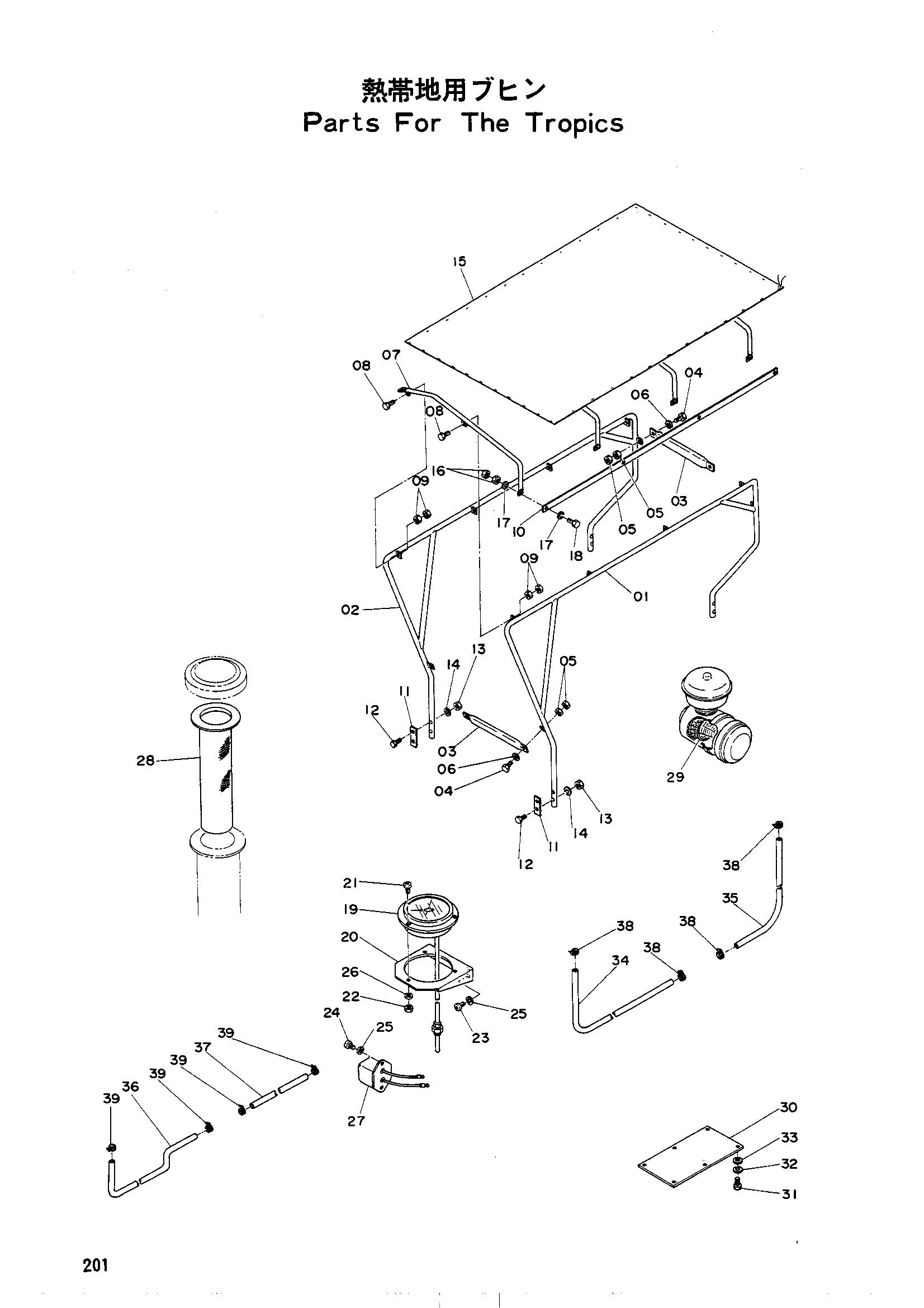

Заводская схема «Детали для THE тропикс» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7004376 | Трубка | 1 |
| 02 | 7004375 | Трубка | 1 |
| 03 | 4060310 | Трубка | 1 |
| 04 | M111032 | Болт | 4 |
| 05 | M501008 | Гайка | 8 |
| 06 | A590110 | Плоская шайба | 4 |
| 07 | 8008084 | Трубка | 4 |
| 08 | M111025 | Болт | 8 |
| 09 | M501008 | Гайка | 16 |
| 10 | 4061842 | Пластина | 1 |
| 11 | 4060308 | Блокировка шайба | 4 |
| 12 | M111063 | Болт | 8 |
| 13 | M501008 | Гайка | 8 |
| 14 | A590910 | Пружинная шайба | 8 |
| 15 | 4060375 | Лист | 1 |
| 16 | M500807 | Гайка | 8 |
| 17 | A590108 | Плоская шайба | 8 |
| 18 | M200825 | Болт | 4 |
| 19 | 4060984 | Тхермометер | 1 |
| 20 | 3009279 | Кронштейн | 1 |
| 21 | M430410 | Винт | 3 |
| 22 | M500403 | Гайка | 3 |
| 23 | M430306 | Винт | 6 |
| 24 | M430313 | Винт | 2 |
| 25 | A590903 | Пружинная шайба | 8 |
| 26 | A590904 | Пружинная шайба | 3 |
| 27 | 950703 | Зуммер | 1 |
| 28 | 3009432 | Сетчатый фильтр | 1 |
| 29 | 4059818 | Элемент | 2 |
| 30 | 3007873 | Пластина | 2 |
| 31 | M111220 | Болт | 8 |
| 32 | A590912 | Пружинная шайба | 8 |
| 33 | A590112 | Плоская шайба | 8 |
| 34 | 4050979 | Шланг | 1 |
| 35 | 4050978 | Шланг | 1 |
| 36 | 4059342 | Шланг | 1 |
| 37 | 4059343 | Шланг | 1 |
| 38 | 4514699 | Хомут | 4 |
| 39 | 4514700 | Хомут шланга | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
