Ходовой трубопроводы — HITACHI UH20

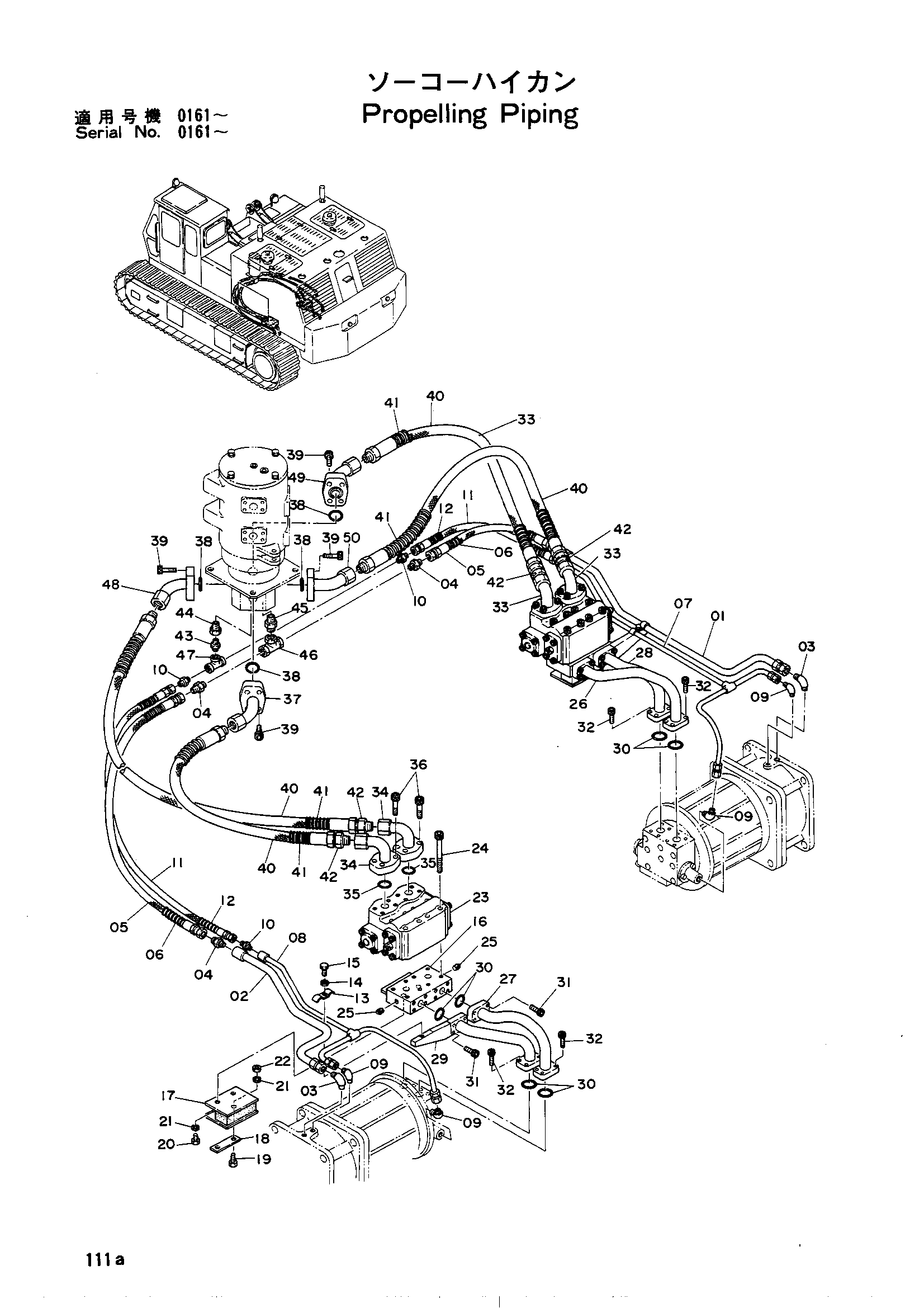

Заводская схема «Ходовой трубопроводы» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7002412	Трубка дренажный (правый)	1
01	7002412	Трубка дренажный (правый)	1
02	7002413	Трубка дренажный (левый)	1
02	7002413	Трубка дренажный (левый)	1
03	94-1403	Угловой штуцер	2
03	94-1403	Угловой штуцер	2
04	94-1303	Адаптер	4
05	4514832	Резиновый шланг	2
06	4053607	Защитный кожух	2
07	7002775	Трубка пилотный (правый)	1
07	7002775	Трубка пилотный (правый)	1
08	7002776	Трубка пилотный (левый)	1
08	7002776	Трубка пилотный (левый)	1
09	94-1401	Угловой штуцер	4
09	94-1401	Угловой штуцер	4
10	94-1301	Адаптер	4
11	4054353	Резиновый шланг	2
12	4053615	Защитный кожух	2
13	4508734	Хомут трубки	2
14	A590910	Пружинная шайба	2
15	M111032	Болт	2
16	7004049	Блок	2
17	3501058	Резиновая прокладка	2
18	4504245	Стопорная пластина	2
19	M111236	Болт	4
20	M111220	Болт	4
21	A590912	Пружинная шайба	8
22	M511210	Гайка	4
23	4508799	Тормозной клапан	2
24	M351603	Болт с внутренним шестигранником	16
25	J75281	Пробка масляный	4
26	7004102	Трубка A (правый)	1
27	7004103	Трубка A (левый)	1
28	7004104	Трубка B (правый)	1
29	7004105	Трубка B (левый)	1
30	A811040	Уплотнительное кольцо	8
31	M351236	Болт с внутренним шестигранником	16
32	4513287	Болт с внутренним шестигранником	16
33	8007694	Трубка	2
34	8007537	Трубка	2
35	A811045	Уплотнительное кольцо	4
36	M341240	Болт с внутренним шестигранником	16
37	8007536	Трубка	1
38	A811040	Уплотнительное кольцо	4
39	M351032	Болт с внутренним шестигранником	16
40	4055338	Резиновый шланг	4
41	4053913	Защитный кожух	4
42	94-1305	Адаптер	4
43	4511685	Адаптер	1
44	4511678	Адаптер	1
45	J70784	Адаптер	1
46	J70484	Тройник	1
47	94-0660	Тройник	1
48	8008657	Трубка	1
49	8008869	Трубка	1
50	8008870	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
