Каталог запчастей HITACHI
Гидролинии рабочего оборудования <погрузчик> — HITACHI UH20

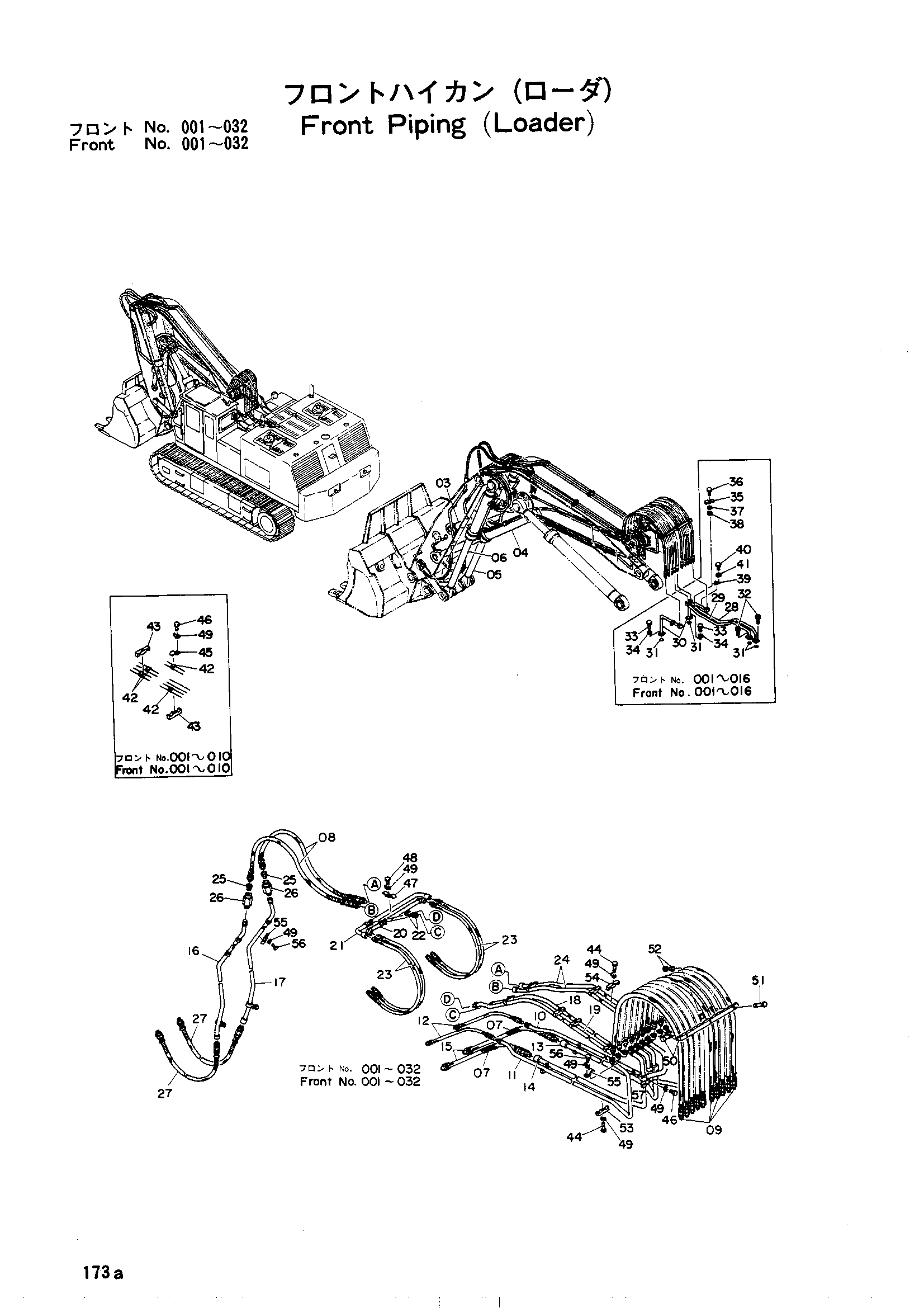

Заводская схема «Гидролинии рабочего оборудования <погрузчик>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4056287 замена: 3020625 | Гидроцилиндр. уровень | 1 |
| 03 | 4508998 замена: 4055890 | Гидроцилиндр. уровень | 1 |
| 03 | 4508998 замена: 9704752 | Гидроцилиндр. уровень | 1 |
| 03 | 4508998 замена: 3020625 | Гидроцилиндр. уровень | 1 |
| 04 | 4042476 замена: 4055889 | Гидроцилиндр рукояти | 1 |
| 04 | 4042476 замена: 3020622 | Гидроцилиндр рукояти | 1 |
| 04 | 4056291 замена: 3020622 | Гидроцилиндр рукояти | 1 |
| 04 | 4514230 замена: 4055889 | Гидроцилиндр рукояти | 1 |
| 04 | 4514230 замена: 3020622 | Гидроцилиндр рукояти | 1 |
| 05 | 4036780 | Гидроцилиндр. наклон (правый) | 1 |
| 05 | 4042478 замена: 4055889 | Гидроцилиндр. наклон (правый) | 1 |
| 05 | 4042478 замена: 3020623 | Гидроцилиндр. наклон (правый) | 1 |
| 05 | 4056288 замена: 3020623 | Гидроцилиндр. наклон (правый) | 1 |
| 05 | 4508819 | Гидроцилиндр. наклон (правый) | 1 |
| 06 | 4036781 | Гидроцилиндр. наклон (левый) | 1 |
| 06 | 4042477 замена: 4055889 | Гидроцилиндр. наклон (левый) | 1 |
| 06 | 4042477 замена: 3020624 | Гидроцилиндр. наклон (левый) | 1 |
| 06 | 4056289 замена: 3020624 | Гидроцилиндр. наклон (левый) | 1 |
| 06 | 4508820 | Гидроцилиндр. наклон (левый) | 1 |
| 07 | 4505046 замена: 4053614 | Защитный кожух | 2 |
| 08 | 4043582 замена: 94-1305 | Резиновый шланг | 2 |
| 08 | 4043582 замена: 4055310 | Резиновый шланг | 2 |
| 08 | 4053690 замена: 94-1305 | Резиновый шланг | 2 |
| 08 | 4053690 замена: 4055310 | Резиновый шланг | 2 |
| 08 | 4508843 замена: 94-1305 | Шланг | 2 |
| 08 | 4508843 замена: 4055310 | Шланг | 2 |
| 09 | 4510830 замена: 94-1305 | Резиновый шланг | 4 |
| 09 | 4510830 замена: 4056092 | Резиновый шланг | 4 |
| 10 | 7501504 | Трубка | 1 |
| 11 | 7501505 | Трубка | 1 |
| 12 | 4508844 | Резиновый шланг | 2 |
| 13 | 7501723 | Трубка | 1 |
| 14 | 7501724 | Трубка | 1 |
| 15 | 4514192 замена: 94-1306 | Резиновый шланг | 2 |
| 15 | 4514192 замена: 4054381 | Резиновый шланг | 2 |
| 16 | 7001971 | Трубка | 1 |
| 16 | 7002759 | Трубка | 1 |
| 17 | 7001972 | Трубка | 1 |
| 17 | 7002758 | Трубка | 1 |
| 18 | 7501219 | Трубка | 1 |
| 19 | 7501217 | Трубка | 1 |
| 20 | 7501220 | Трубка | 1 |
| 21 | 7501218 | Трубка | 1 |
| 22 | 94-0706 | Унион S | 2 |
| 23 | 4508841 замена: 94-1304 | Резиновый шланг | 4 |
| 23 | 4508841 замена: 4054384 | Резиновый шланг | 4 |
| 24 | 7501216 | Трубка | 2 |
| 25 | 4504620 замена: 94-1605 | Адаптер | 2 |
| 26 | 4039714 | Клапан тхроттле | 2 |
| 26 | 4512027 | Клапан тхроттле | 2 |
| 27 | 4043581 замена: 4055332 | Резиновый шланг | 2 |
| 27 | 4043581 замена: 94-1305 | Резиновый шланг | 2 |
| 27 | 4043581 замена: 4054382 | Резиновый шланг | 2 |
| 27 | 4053691 замена: 4055332 | Резиновый шланг | 2 |
| 27 | 4053691 замена: 94-1305 | Резиновый шланг | 2 |
| 27 | 4053691 замена: 4054382 | Резиновый шланг | 2 |
| 27 | 4513976 замена: 4055332 | Резиновый шланг | 2 |
| 27 | 4513976 замена: 94-1305 | Резиновый шланг | 2 |
| 27 | 4513976 замена: 4054382 | Резиновый шланг | 2 |
| 28 | 8501376 | Трубка | 1 |
| 29 | 8501377 | Трубка | 1 |
| 30 | 7501476 | Трубка | 2 |
| 31 | A811040 | Уплотнительное кольцо | 4 |
| 32 | 4513287 | Болт с внутренним шестигранником | 8 |
| 33 | M111036 | Болт | 8 |
| 34 | A590010 | Пружинная шайба | 8 |
| 35 | 4508897 | Хомут трубки | 1 |
| 36 | M111271 | Болт | 1 |
| 37 | A590012 | Пружинная шайба | 1 |
| 38 | M501210 | Гайка | 1 |
| 39 | 4508898 | Хомут трубки | 2 |
| 40 | M111225 | Болт | 2 |
| 41 | A590012 | Пружинная шайба | 2 |
| 42 | 4502647 | Кольцо амортизатор | 32 |
| 43 | 4500652 замена: 4503382 | Хомут | 12 |
| 43 | 4500652 замена: 4036967 | Хомут | 12 |
| 44 | M111271 | Болт | 12 |
| 45 | 4508423 замена: M111231 | Хомут | 12 |
| 45 | 4508423 замена: 4036231 | Хомут | 12 |
| 46 | M111225 замена: M111231 | Болт | 12 |
| 46 | M111225 замена: 4036231 | Болт | 12 |
| 47 | 4036955 | Хомут | 1 |
| 47 | 4508835 замена: 4036955 | Хомут | 1 |
| 48 | M111232 | Болт | 1 |
| 49 | A590412 | Шайба тонгуед | 25 |
| 49 | A590912 | Пружинная шайба | 25 |
| 50 | 3501994 замена: 3008565 | Хомут | 2 |
| 51 | M111201 | Болт | 3 |
| 52 | M501210 замена: M511210 | Гайка | 6 |
| 53 | 4036967 | Хомут, трубка | 4 |
| 54 | 4503382 | Хомут трубки | 8 |
| 55 | 4036231 | Хомут | 10 |
| 56 | M111231 | Болт | 8 |
| 57 | 4046801 замена: 4058654 | Хомут | 1 |
| 57 | 4046801 замена: M111280 | Хомут | 1 |
| 57 | 4046801 замена: 4058655 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
