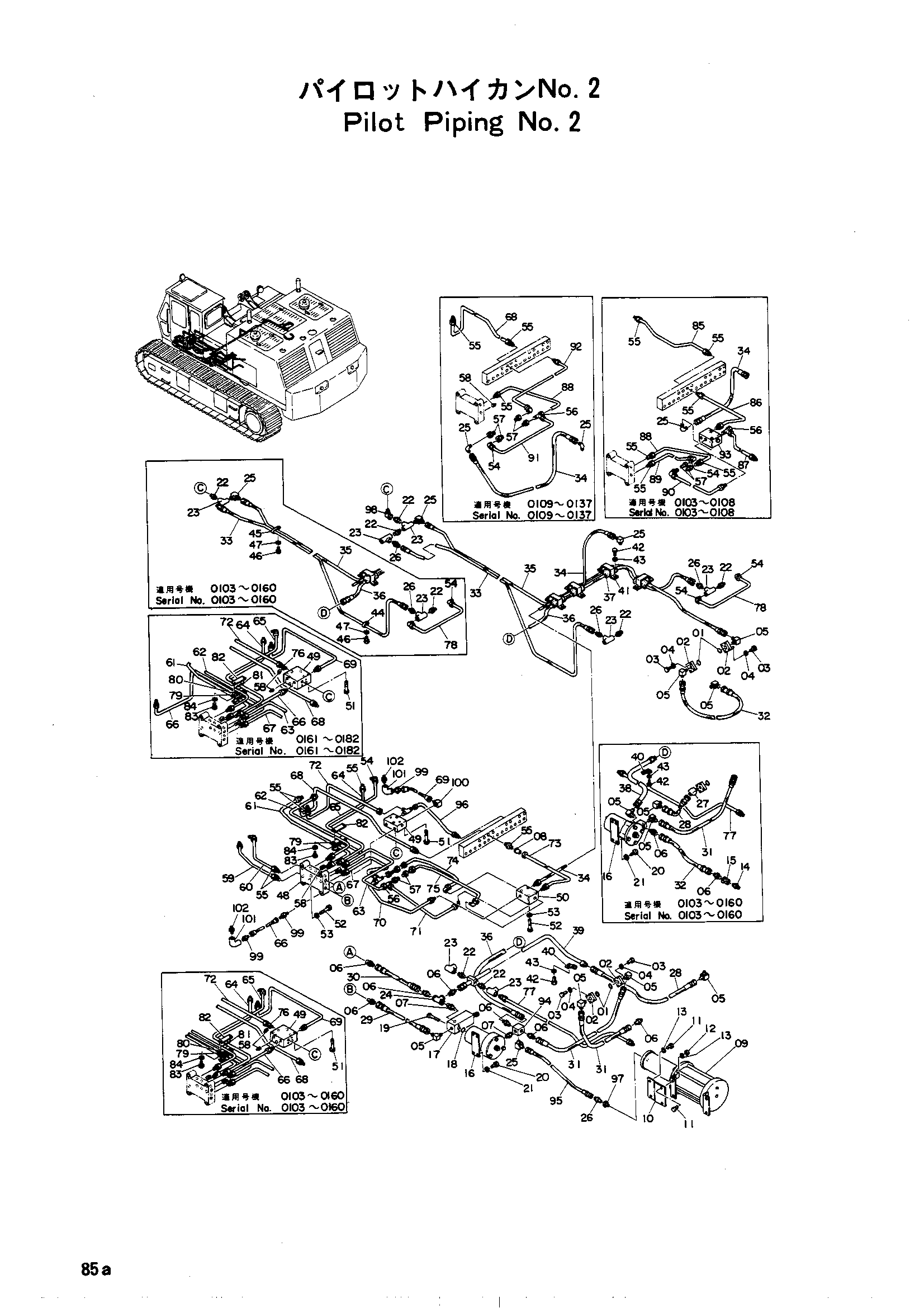

Пилотные гидролинии (NO.2) — HITACHI UH20

Заводская схема «Пилотные гидролинии (NO.2)» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	A810025	Уплотнительное кольцо	4
02	4509434	Крышка	4
03	M210832	Болт	16
04	A590908	Пружинная шайба	16
05	94-1403	Угловой штуцер	7
06	94-1303	Адаптер	7
07	94-1703	Адаптер	1
08	4026393	Кольцо:	44
09	9031064	Гидроаккумулятор	1
09	9402512 замена: 9031064	Гидроаккумулятор	1
10	4511833	Кронштейн	1
11	M111020	Болт	6
12	M501008	Гайка	2
13	A590910	Пружинная шайба	6
14	94-1702	Адаптер	1
15	94-0686	Переходник S	1
16	9016150	Масляный фильтр	1
16	9402982	Масляный фильтр	1
17	9402995	Клапан релифе	1
18	954493	Уплотнительное кольцо	1
19	M111063	Болт	2
20	M111020	Болт	4
21	A590910	Пружинная шайба	4
22	94-1701	Адаптер	3
22	94-1701	Адаптер	6
23	94-0660	Тройник	3
23	94-0660	Тройник	6
24	94-0662	Тройник	1
25	4506344 замена: 94-1401	Угловой штуцер	3
25	94-1401	Адаптер	3
26	4506343 замена: 94-1301	Адаптер	3
26	94-1301	Адаптер	5
27	94-1503	Угловой штуцер	1
28	4514831	Резиновый шланг	1
28	4514831	Резиновый шланг	2
29	4514832	Резиновый шланг	1
30	4514833	Резиновый шланг	1
31	4512164	Резиновый шланг	2
32	4512164	Резиновый шланг	1
32	4512166	Резиновый шланг	1
33	4512108	Резиновый шланг	1
34	4509870	Резиновый шланг	1
34	4512111 замена: 4509870	Резиновый шланг	1
34	4512111	Резиновый шланг	1
35	4514834	Резиновый шланг	1
36	4512167	Резиновый шланг	1
37	4512127	Пластина	5
38	8502140	Трубка	1
39	8502141	Трубка	1
40	4514558	Хомут трубки	1
40	4514558	Хомут трубки	2
41	4514082	Хомут	4
42	M111014	Болт	9
42	M111014	Болт	10
43	A590910	Пружинная шайба	9
43	A590910	Пружинная шайба	10
44	4000856	Зажим трубка	1
45	4000864	Зажим трубка	1
46	M200613	Болт	2
47	A590906	Пружинная шайба	2
48	4514557	Блок	1
49	4054396	Челночный клапан	1
49	9403012	Челночный клапан	1
49	9403455	Челночный клапан	1
50	9012121	Клапан	1
51	M111056	Болт	2
51	M111071	Болт	2
52	M111063	Болт	6
53	A590910	Пружинная шайба	8
54	4507112	Угловой штуцер	10
55	4507113	Штуцер	22
55	4507113	Штуцер	26
56	4514897	Тройник	2
57	94-1608	Адаптер	4
58	94-2022	Пробка	10
59	4057328	Трубка	1
59	4514853 замена: 4057328	Трубка	1
60	4057329	Трубка	1
60	4514854 замена: 4057329	Трубка	1
61	4057330	Трубка	1
61	4514855 замена: 4057330	Трубка	1
62	4057331	Трубка	1
62	4514856 замена: 4057331	Трубка	1
63	4044482	Трубка	1
64	4057332	Трубка	1
64	4514859	Трубка	1
65	4057333	Трубка	1
65	4514860	Трубка	1
66	4056598 замена: 94-0615	Трубка	1
66	4056598 замена: 94-1301	Трубка	1
66	4056598 замена: 94-1701	Трубка	1
66	4056598 замена: 4512113	Трубка	1
66	4512113	Резиновый шланг	1
66	4514890	Трубка	1
67	4044483	Трубка	1
68	4037416	Трубка	1
69	4056599 замена: 94-0615	Трубка	1
69	4056599 замена: 94-1301	Трубка	1
69	4056599 замена: 94-1401	Трубка	1
69	4056599 замена: 94-1701	Трубка	1
69	4056599 замена: 4513022	Трубка	1
69	4513022	Резиновый шланг	1
69	4514893	Трубка	1
70	4044480	Трубка	1
71	4044481	Трубка	1
72	4044594	Трубка	1
72	4057353	Трубка	1
72	4514892	Трубка	1
73	4044477 замена: 4057359	Трубка	1
73	4057359	Трубка	1
74	4044478	Трубка	1
75	4044479	Трубка	1
76	4041423	Тройник	1
77	4057362	Трубка	1
77	4514888	Трубка	1
78	4514848	Трубка	1
78	4514848	Трубка	2
79	4054024	Пластина	2
79	4514842	Пластина	2
80	4514843	Резиновая прокладка	2
81	4514844	Хомут трубки	2
82	4054028	Пластина	2
82	4514845	Пластина	2
83	M111040	Болт	4
84	A590910	Пружинная шайба	4
85	4514869	Трубка	1
86	4514884	Трубка	1
87	4514889	Трубка	1
88	4514863	Трубка	1
89	4514862	Трубка	1
90	4514885	Трубка	1
91	4037414	Трубка	1
92	4514848	Трубка	1
93	9402950	Клапан	1
94	4058186	Блок	1
95	4509858	Резиновый шланг	1
96	4057354	Трубка	1
97	94-1601	Переходник	1
98	94-0630	Угловой штуцер	1
99	94-1301	Адаптер	3
100	94-1401	Адаптер	1
101	94-0615	Угловой штуцер	2
102	94-1701	Адаптер	2
