Рама — HITACHI UH20

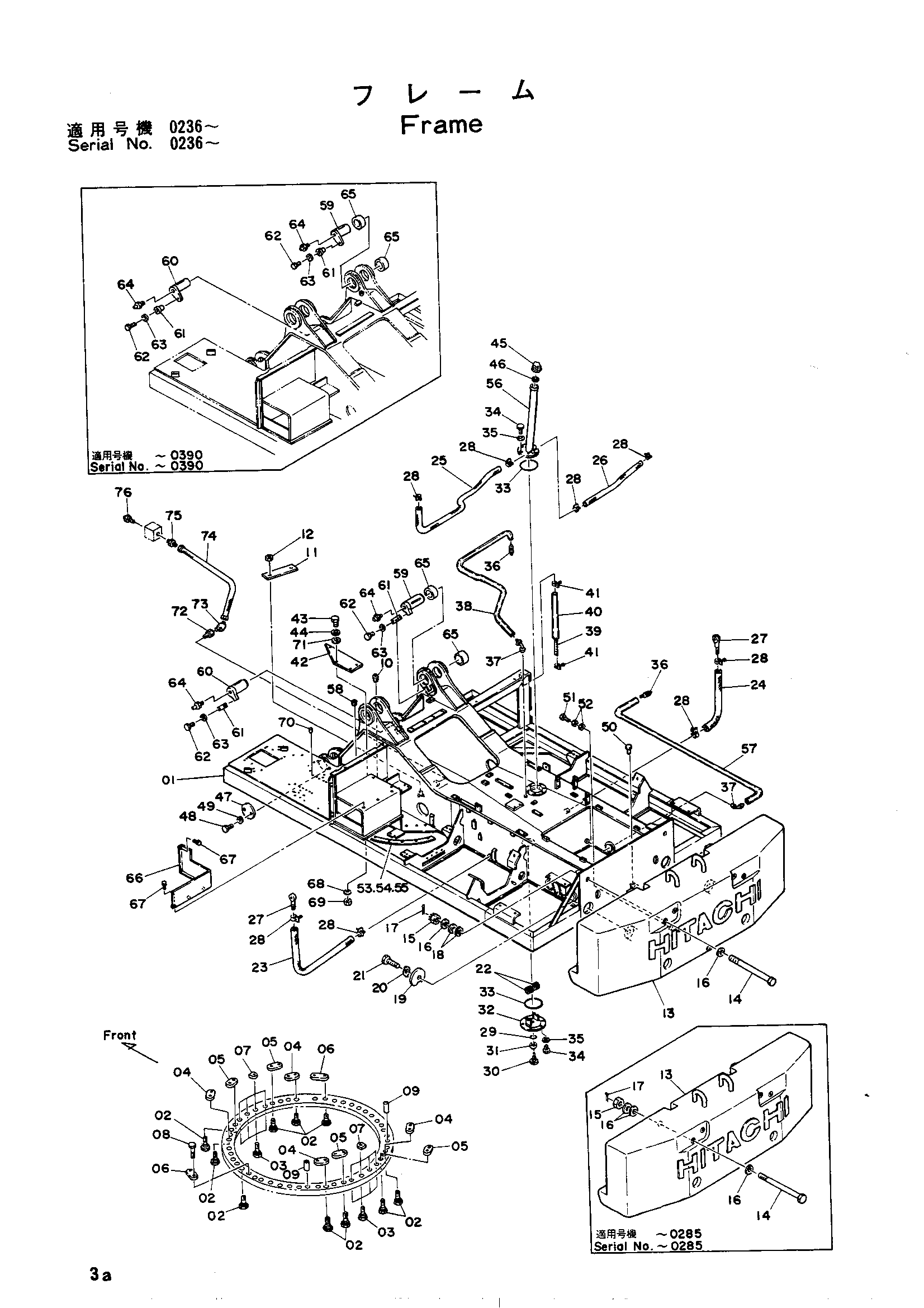

Заводская схема «Рама» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5000564	Рама основной	1
02	4074622	Болт	39
03	4074623	Болт	8
04	4074624	Гайка	4
05	4074625	Гайка	4
06	4073652	Гайка	12
07	4074725	Гайка	8
08	M112763	Болт	1
09	J402050	Установочный штифт	2
10	J75220	Пробка масляный	1
11	4504285	Тяга	1
12	M501613	Гайка	2
13	1500257 замена: 4064339	Груз противовес	1
13	1500257 замена: 4084950	Груз противовес	1
13	1500257 замена: 4086068	Груз противовес	1
13	1500257 замена: A590436	Груз противовес	1
13	1500257 замена: A768080	Груз противовес	1
13	1500257 замена: M213600	Груз противовес	1
13	1500257 замена: 6002990	Груз противовес	1
13	1500257 замена: 4508937	Противовес	1
13	6002990	Противовес	1
14	4058328	Болт	2
14	4086068	Болт	2
15	4508937	Корончатая гайка	2
16	4064339	Шайба	4
16	A590145	Шайба	6
17	A768080	Шплинт	2
18	4064380	Шайба	4
19	4084950	Пластина	2
20	A590436	Шайба	2
21	M213600	Болт	2
22	499682	Фильтр	2
23	4061410	Шланг	1
24	4061409	Шланг	1
25	4061408	Шланг	1
26	4061407	Шланг	1
27	4053152	Трубка топливный	2
28	4514700	Хомут шланга	8
29	954495	Уплотнительное кольцо	1
30	453142	Пробка дренажный	1
31	453143	Манжета резиновый	1
32	8007570	Крышка	1
33	A810165	Уплотнительное кольцо	2
34	M111025	Болт	12
35	A590910	Пружинная шайба	12
36	969198	Адаптер	2
37	4501785	Угловой штуцер	2
38	4504271	Трубка	1
39	4058237	Скале	1
40	4058236	Трубка	1
41	4508575	Хомут шланга	2
42	4036179	Пластина	1
43	M111028	Болт	4
44	A590910	Пружинная шайба	4
45	3502384	Колпачок	1
46	4059616	Манжета	1
47	4511834	Пластина	1
48	M200613	Болт	2
49	A590906	Пружинная шайба	2
50	4513386	Палец	1
51	M111256	Болт	1
52	M501210	Гайка	2
53	3005580	Регулировочная шайба (0.6 mm)	1
54	3005579	Регулировочная шайба (0.8 mm)	1
55	3005578	Регулировочная шайба (1.0 mm)	1
56	8007647	Трубка	1
57	4512010	Трубка	1
58	998720	Резиновая втулка	1
59	8019088	Палец	2
59	8501976	Палец	2
60	8007198	Палец	2
60	8019087	Палец	2
61	4109838	Пластина	4
61	4510418	Проставка	4
62	M111645	Болт	8
62	M112450	Болт	4
63	A590916	Пружинная шайба	8
63	A590924	Пружинная шайба	4
64	J75481	Штуцер	4
65	4094295	Втулка	4
66	2005931	Ящик для инструментов	1
67	M111016	Болт	7
68	A590910	Пружинная шайба	7
69	M501008	Гайка	7
70	494465	Пробка	12
71	489364	Шайба	4
72	4031492	Адаптер.с	1
73	94-1501	Угловой штуцер	1
74	4043584	Резиновый шланг	1
75	94-1301	Адаптер	1
76	J75481	Штуцер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
