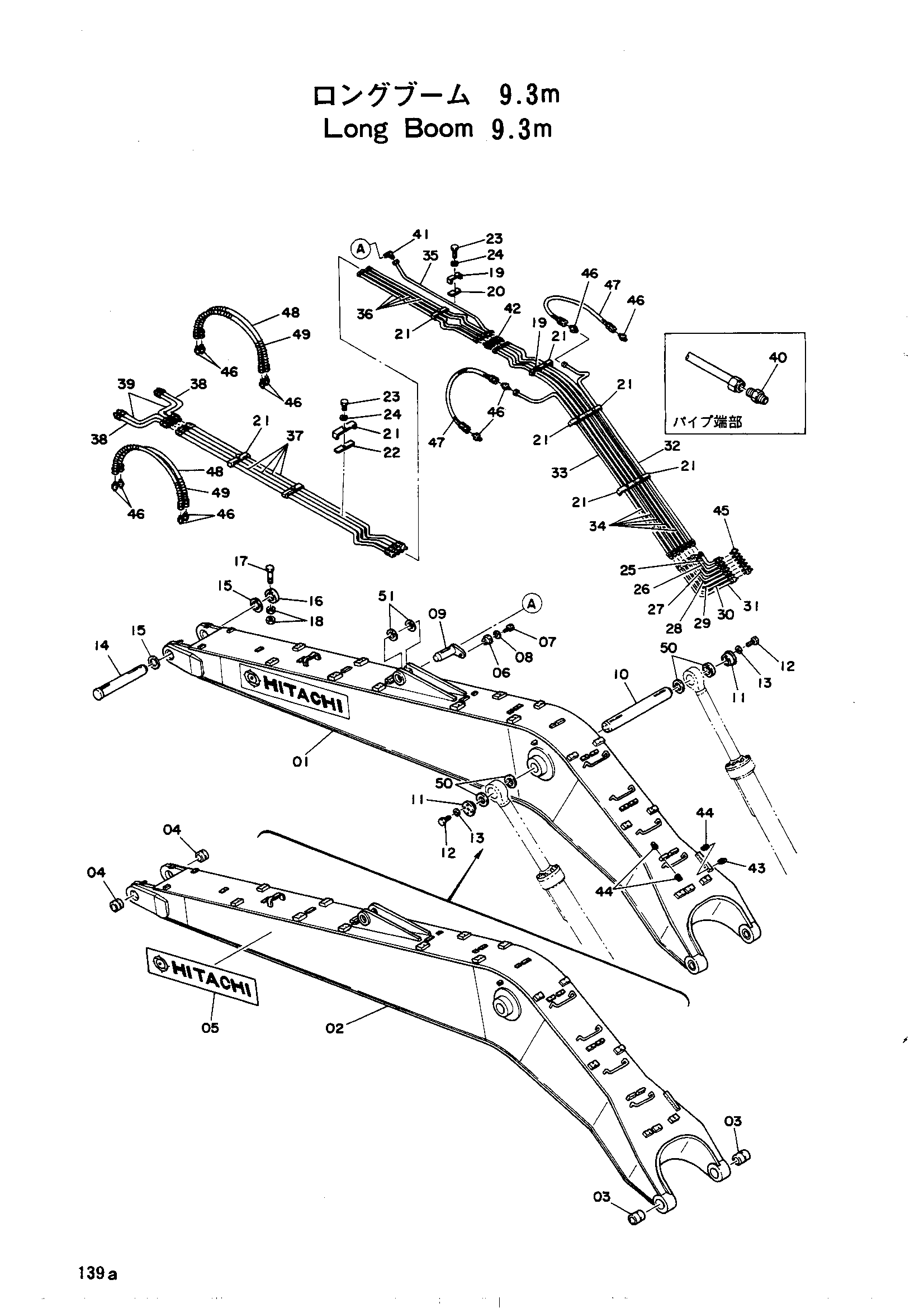

Стрела (9.3M)<сверхдлинный удлинённый> — HITACHI UH20

Заводская схема «Стрела (9.3M)<сверхдлинный удлинённый>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9021798	Стрела	1
02	5000553	Стрела	1
03	4060589	Втулка	2
04	4509732	Втулка	2
05	4072622	Пластина информационный	2
06	4510418	Проставка	1
07	M112450	Болт	1
08	A590924	Пружинная шайба	1
09	8007361	Палец	1
10	3008378	Палец	1
11	9800567	Ограничитель	2
12	M122045	Болт	8
13	A590920	Пружинная шайба	8
14	3502080	Палец	1
15	4508452	Проставка	2
16	4508454	Ограничитель	1
17	4508453	Болт	1
18	M512016	Гайка	2
19	4032160	Хомут	3
20	4032161	Резиновая прокладка	3
21	4032158	Хомут	10
22	4032159	Резиновая прокладка	10
23	M111228	Болт	13
24	A590912	Пружинная шайба	13
25	4032174	Трубка	1
26	4032172	Трубка	1
27	4032173	Трубка	1
28	4032169	Трубка	1
29	4032170	Трубка	1
30	4032171	Трубка	1
31	4032168	Трубка	1
32	4072685	Трубка	1
33	4072686	Трубка	1
34	4072687	Трубка	5
35	4072688	Трубка	1
36	4072689	Трубка	4
37	4072690	Трубка	4
38	4067263	Трубка	2
39	4067264	Трубка	2
40	4038673	Штуцер трубки	43
41	4045430	Угловой штуцер	1
42	4068385	Унион	5
43	J75281	Пробка масляный	1
44	J75282	Пробка масляный	3
45	J75481	Штуцер	7
46	94-1301	Адаптер	12
47	4512113	Резиновый шланг	2
48	4054354	Резиновый шланг	4
49	4053616	Защитный кожух	4
50	4055889	Пластина	4
51	4056885	Пластина	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
