Поворот трансмиссия — HITACHI UH20

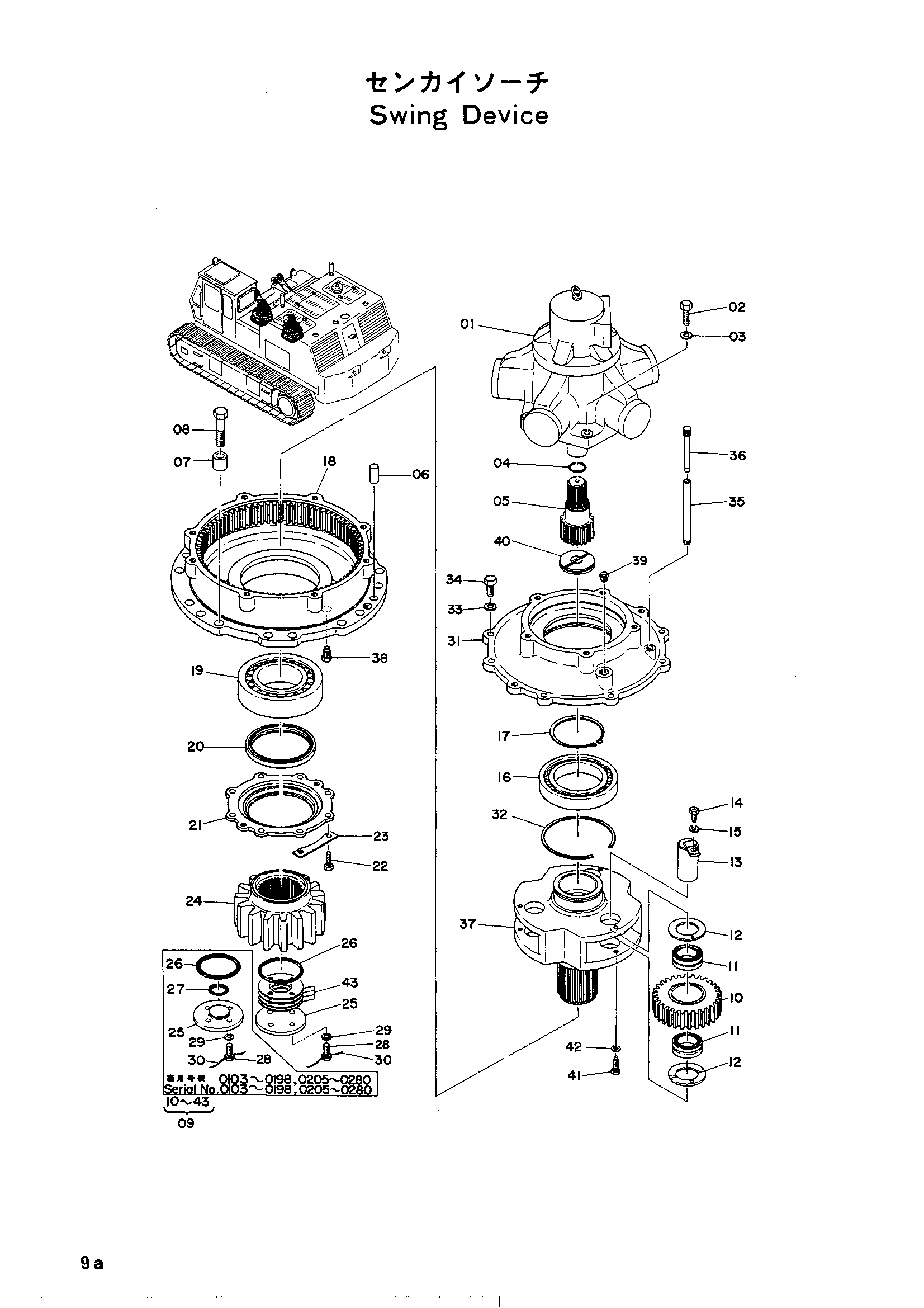

Заводская схема «Поворот трансмиссия» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9403000 | Устройство поворот в сборе | 2 | |
| 01 | 4508503 | Гидромотор | 1 |
| 02 | M211656 | Болт | 5 |
| 03 | A590016 замена: A590916 | Пружинная шайба | 5 |
| 03 | A590916 | Пружинная шайба | 5 |
| 04 | 953757 | Уплотнительное кольцо | 1 |
| 05 | 2501153 | Шестерня | 1 |
| 06 | J402050 | Установочный штифт | 2 |
| 07 | 4510442 | Проставка A | 15 |
| 08 | M122200 | Болт | 15 |
| 09 | 9011498 | Устройство поворот в сборе | 1 |
| 10 | 3501292 замена: 3502351 | Планетарная шестерня | 3 |
| 10 | 3501292 | Планетарная шестерня | 3 |
| 10 | 3502315 замена: 3501292 | Планетарная шестерня | 3 |
| 11 | 4511577 | Игольчатый подшипник | 6 |
| 12 | 4042836 | Проставка | 6 |
| 12 | 4511547 замена: 4042836 | Проставка | 6 |
| 13 | 8501822 | Палец | 3 |
| 14 | 4511580 | Болт ограничитель | 3 |
| 15 | A590412 | Шайба | 3 |
| 16 | 4511576 | Роликовый подшипник | 1 |
| 17 | 4511549 | Стопорное кольцо | 1 |
| 18 | 1002636 | Корпус | 1 |
| 18 | 1500319 | Корпус | 1 |
| 19 | 4067056 | Роликовый подшипник | 1 |
| 19 | 4508194 замена: 4067056 | Роликовый подшипник | 1 |
| 20 | 947010 | Масляное уплотнение | 1 |
| 21 | 3010287 | Крышка | 1 |
| 21 | 3502316 замена: 3010287 | Крышка | 1 |
| 22 | M111436 | Болт | 8 |
| 23 | 4511578 | Стопорная шайба | 4 |
| 24 | 3501792 | Шестерня | 1 |
| 25 | 4054933 | Крышка | 1 |
| 25 | 4054933 | Крышка | 1 |
| 25 | 4504845 | Крышка | 1 |
| 25 | 4504845 | Крышка | 1 |
| 26 | 4508195 | Уплотнительное кольцо | 1 |
| 27 | A810045 | Уплотнительное кольцо | 1 |
| 27 | A810045 | Уплотнительное кольцо | 1 |
| 28 | 4511579 | Болт | 4 |
| 29 | A590014 замена: A590914 | Пружинная шайба | 4 |
| 29 | A590914 | Пружинная шайба | 4 |
| 30 | 4501973 | Провод | 2 |
| 31 | 2501154 | Крышка | 1 |
| 32 | 4511550 | Стопорное кольцо | 1 |
| 33 | A590016 замена: A590916 | Пружинная шайба | 8 |
| 33 | A590916 | Пружинная шайба | 8 |
| 34 | M121645 | Болт | 8 |
| 35 | 4511548 | Трубка | 1 |
| 36 | 9702840 замена: 9703989 | Указатель масляный | 1 |
| 36 | 9703989 | Указатель масляный | 1 |
| 37 | 1003179 замена: 4055060 | Водило | 1 |
| 37 | 1003179 замена: A590414 | Водило | 1 |
| 37 | 1003179 замена: 1003179 | Водило | 1 |
| 37 | 1003179 | Водило | 1 |
| 37 | 1500391 замена: 1003179 | Водило | 1 |
| 37 | 1500391 замена: 4054933 | Водило | 1 |
| 37 | 1500391 замена: 4055060 | Водило | 1 |
| 37 | 1500391 замена: A590414 | Водило | 1 |
| 37 | 4085963 замена: 1003179 | Водило | 1 |
| 37 | 4085963 замена: 4054933 | Водило | 1 |
| 38 | 960339 | Пробка магнит | 1 |
| 39 | 4509122 замена: J75284 | Пробка | 1 |
| 39 | J75284 | Пробка масляный | 1 |
| 40 | 4513961 | Плате.тхруст | 1 |
| 41 | 4055060 | Болт ограничитель | 3 |
| 41 | 4511580 | Болт ограничитель | 3 |
| 42 | A590412 | Шайба | 3 |
| 42 | A590414 | Шайба | 3 |
| 43 | 4099289 | Регулировочная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
