Погрузчик детали <погрузчик> — HITACHI UH20

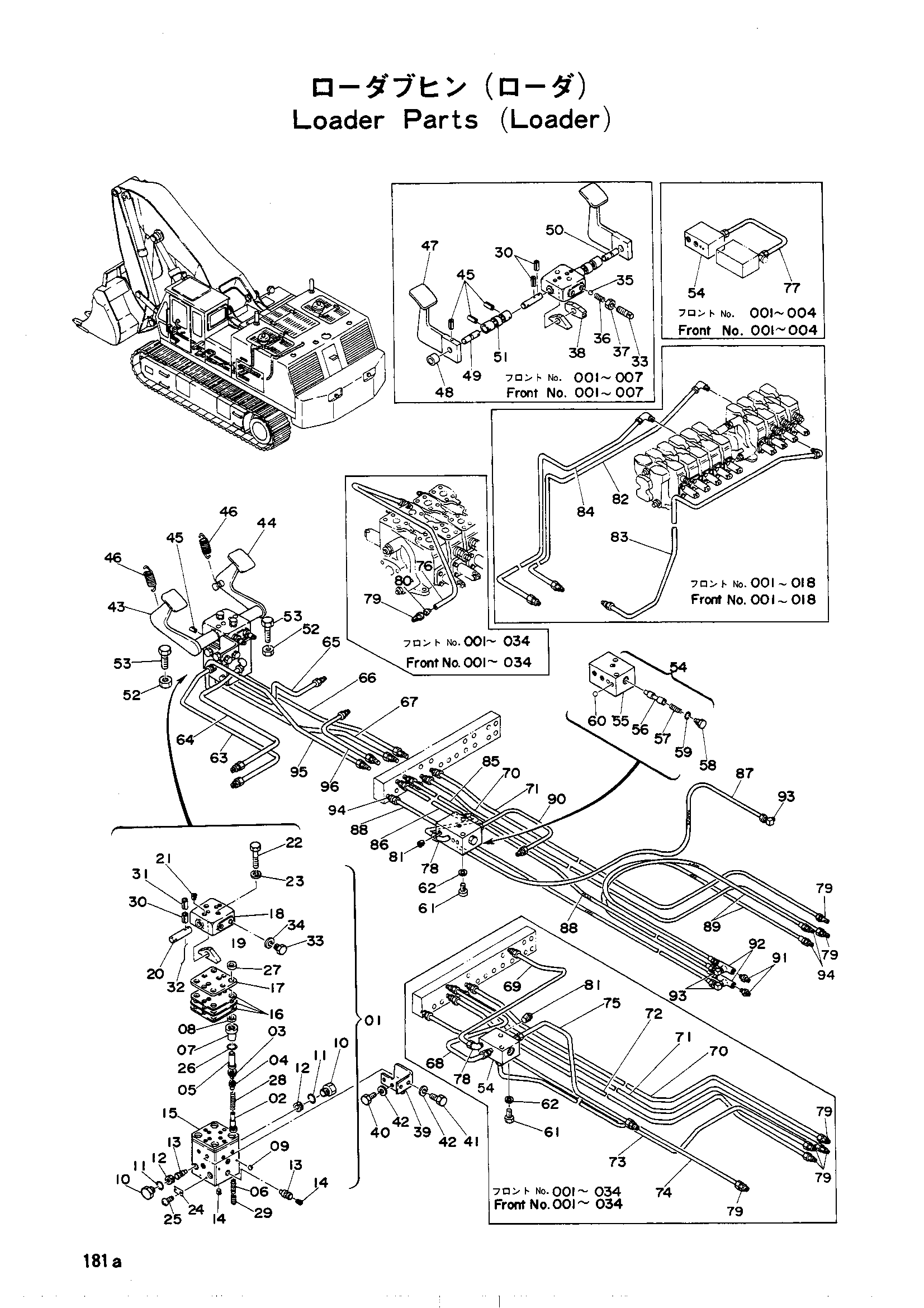

Заводская схема «Погрузчик детали <погрузчик>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9402723	Пилотный клапан	1
02	4509489	Держатель пружина	4
03	4509483	Болт	4
04	4511016	Втулка	4
05	9402586	Толкатель	4
06	4509479	Золотник	4
07	4509487	Разъём	4
08	4506377	Манжета	4
09	4009412	Шарик	8
10	4506317	Пробка	4
11	957366	Уплотнительное кольцо	4
12	4506316	Штуцер	4
13	4509480	Золотник	3
14	4012541	Пробка	4
15	1500405	Корпус	1
16	4032452	Регулировочная шайба	3
17	4032453	Пластина	1
18	2500880	Корпус	1
19	4509538	Кулачок	2
20	4510947	Палец	2
21	4012542	Пробка	4
22	M201063	Болт	2
23	A590910	Пружинная шайба	2
24	4506435	Информационная табличка	1
25	M492564	Приводной винт	2
26	4509180	Уплотнительное кольцо	4
27	4510948	Ограничитель	2
28	4036026	Пружина	4
28	4509485 замена: 4036026	Пружина	4
28	4509485 замена: 4036025	Пружина	4
29	4036025	Пружина	4
29	4509486 замена: 4036026	Пружина	4
29	4509486 замена: 4036025	Пружина	4
30	4506368	Палец	2
30	4506368	Палец	4
31	4034733	Пружинный штифт	2
32	4034774	Провод	2
33	4031484	Направляющая	2
33	4036578	Болт	2
34	A590916	Пружинная шайба	2
35	971473	Шарик	2
36	4031485	Пружина	2
37	M561610	Гайка	2
38	4031483	Детент	2
39	4510959	Кронштейн	1
40	M211020	Болт	4
41	M111020	Болт	2
42	A590910	Пружинная шайба	6
43	8004101	Педаль	1
44	8004102	Педаль	1
45	4506368	Пружинный штифт	2
45	4506368	Пружинный штифт	6
46	4036429	Пружина	2
47	8501751	Педаль	2
48	4510958	Втулка	2
49	4512755	Палец	1
50	4512756	Палец	1
51	4510961	Соединение универсальный	2
52	M511210	Гайка	2
53	M111200 замена: M161290	Болт	2
53	M161290	Болт	2
54	9402950	Клапан	1
55	2501209	Корпус	1
56	4511913	Золотник	1
57	4033139	Пружина	1
57	4511912 замена: 4033139	Пружина	1
58	4511914	Пробка	1
59	957366	Уплотнительное кольцо	1
60	4009412	Шарик	2
61	M111063	Болт	2
62	A590910	Пружинная шайба	2
63	4057373	Трубка	1
63	4514857 замена: 4057373	Трубка	1
64	4057374	Трубка	1
64	4514858 замена: 4057374	Трубка	1
65	4057365	Трубка	1
65	4514891	Трубка	1
66	4057376	Трубка	1
66	4514870 замена: 4057376	Трубка	1
67	4057375	Трубка	1
67	4514868 замена: 4057375	Трубка	1
68	4514883	Трубка	1
69	4514887	Трубка	1
70	3502904	Трубка	1
71	3502902	Трубка	1
72	3502894 замена: 4033013	Трубка	1
73	3502893 замена: 4033013	Трубка	1
74	3502898	Трубка	1
75	4042088	Трубка	1
76	2004196	Трубка	1
76	2501470	Трубка	1
77	4514861	Трубка	1
78	4507112	Угловой штуцер	6
79	4507113	Штуцер	22
80	4026393	Кольцо: инсатй	30
81	94-2022	Пробка	3
82	2501202	Трубка	1
83	2501194	Трубка	1
84	2501469	Трубка	1
85	4057357	Трубка	1
86	4057358	Трубка	1
87	4509868	Резиновый шланг	1
88	4033013	Резиновый шланг	2
89	4032704	Резиновый шланг	2
90	4057361	Трубка	1
91	94-1701	Адаптер	2
92	94-0660	Тройник	2
93	94-1401	Угловой штуцер	4
94	94-1301	Адаптер	6
95	4057350	Трубка	1
96	4057351	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
