Ковш (2.6)(нижний думпинг)<погрузчик> — HITACHI UH20

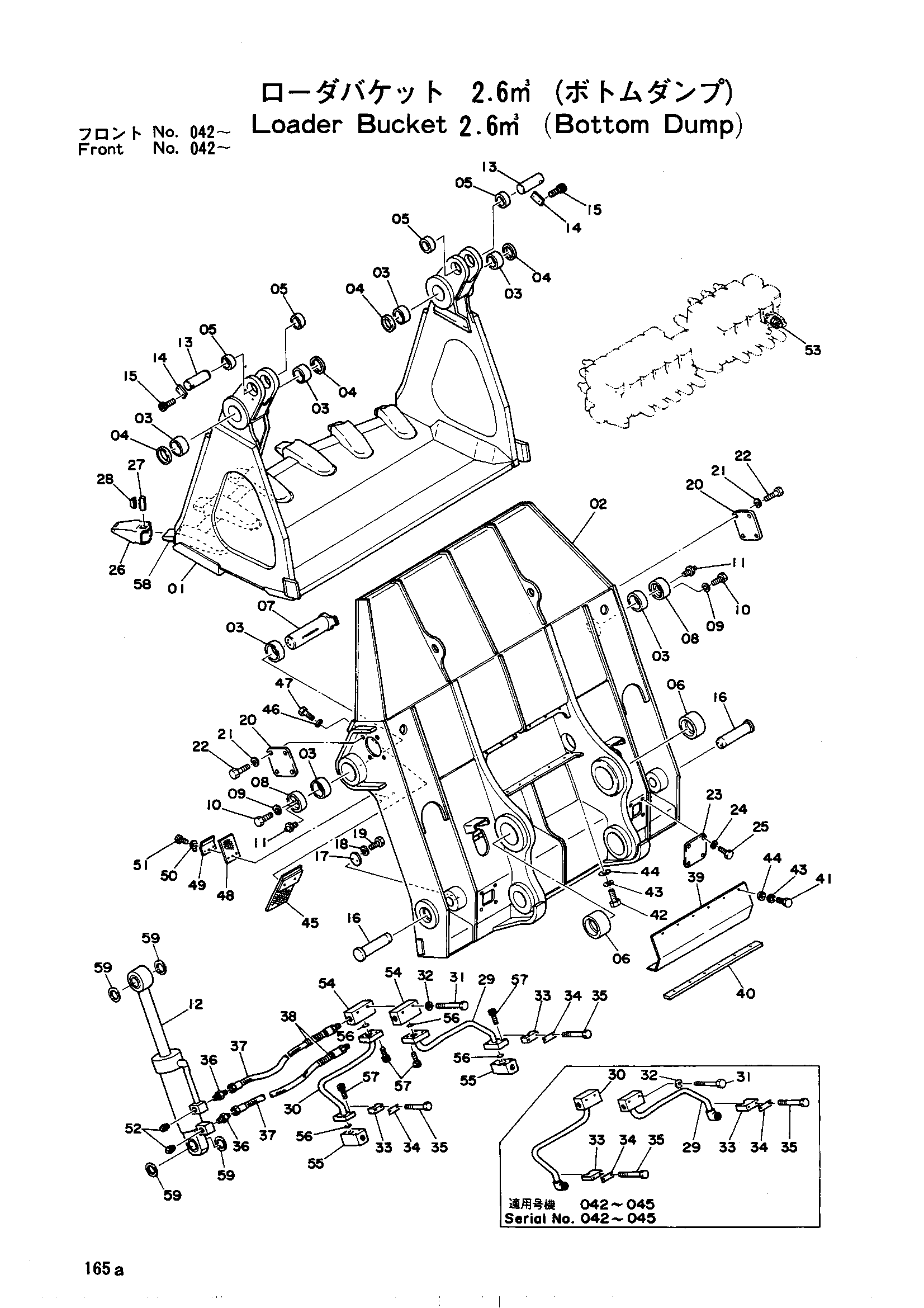

Заводская схема «Ковш (2.6)(нижний думпинг)<погрузчик>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9032630 | Ковш погрузчик | 1 | |
| 01 | 6002867 | Ковш передний | 1 |
| 02 | 5000637 | Ковш задний | 1 |
| 03 | 4101013 | Втулка | 8 |
| 04 | 4101014 | Пылезащитное уплотнение | 4 |
| 05 | 4082173 | Втулка | 4 |
| 06 | 4092133 | Втулка | 2 |
| 07 | 8016954 | Палец | 2 |
| 08 | 4101026 | Ограничитель | 2 |
| 09 | A590916 | Пружинная шайба | 6 |
| 10 | M121645 | Болт | 6 |
| 11 | J75481 | Штуцер | 2 |
| 12 | 3009312 замена: 4117078 | Гидроцилиндр разгрузка | 2 |
| 12 | 3009312 замена: 3020904 | Гидроцилиндр разгрузка | 2 |
| 12 | 3020904 | Гидроцилиндр разгрузка | 2 |
| 13 | 4063341 | Палец | 2 |
| 14 | 4082285 | Стопорная пластина | 2 |
| 15 | M351632 | Болт с внутренним шестигранником | 4 |
| 16 | 3005619 | Палец | 2 |
| 17 | 4040825 | Ограничитель | 2 |
| 18 | A590912 | Пружинная шайба | 4 |
| 19 | M111232 | Болт | 4 |
| 20 | 4051132 | Крышка блинд | 2 |
| 21 | A590916 | Пружинная шайба | 8 |
| 22 | M111625 | Болт | 8 |
| 23 | 4514481 | Пластина | 2 |
| 24 | A590912 | Пружинная шайба | 8 |
| 25 | M111225 | Болт | 8 |
| 26 | 4095684 | Коронка зуба | 6 |
| 26 | 4110762 | Наконечник 50A1H | 6 |
| 27 | 4508409 | Резиновый палец блокировка | 6 |
| 28 | 4508410 | Стопорный палец | 6 |
| 29 | 8016951 замена: 4107894 | Трубка | 1 |
| 29 | 8016951 замена: 4107895 | Трубка | 1 |
| 29 | 8016951 замена: 4107896 | Трубка | 1 |
| 29 | 8016951 замена: 4114829 | Трубка | 1 |
| 29 | 8016951 замена: A811035 | Трубка | 1 |
| 29 | 8016951 замена: M111200 | Трубка | 1 |
| 29 | 8016951 замена: M111256 | Трубка | 1 |
| 29 | 8016951 замена: M351036 | Трубка | 1 |
| 29 | 8016951 замена: 8018515 | Трубка | 1 |
| 29 | 8018515 | Трубка | 1 |
| 30 | 8016952 замена: 4107894 | Трубка | 1 |
| 30 | 8016952 замена: 4107895 | Трубка | 1 |
| 30 | 8016952 замена: 4107896 | Трубка | 1 |
| 30 | 8016952 замена: 4114829 | Трубка | 1 |
| 30 | 8016952 замена: A811035 | Трубка | 1 |
| 30 | 8016952 замена: M111200 | Трубка | 1 |
| 30 | 8016952 замена: M111256 | Трубка | 1 |
| 30 | 8016952 замена: M351036 | Трубка | 1 |
| 30 | 8016952 замена: 8018516 | Трубка | 1 |
| 30 | 8018516 | Трубка | 1 |
| 31 | M111202 | Болт | 2 |
| 32 | A590912 | Пружинная шайба | 2 |
| 33 | 4082121 | Хомут | 2 |
| 33 | 4107896 | Хомут | 2 |
| 34 | 4005688 | Стопорная пластина | 2 |
| 35 | M111256 | Болт | 4 |
| 35 | M111290 | Болт | 4 |
| 36 | 94-1303 | Адаптер | 4 |
| 37 | 4055251 | Шланг | 4 |
| 38 | 4058739 | Защитный кожух | 4 |
| 39 | 8014883 | Крышка | 1 |
| 40 | 4092132 | Седло винта | 1 |
| 41 | M111225 | Болт | 6 |
| 42 | M111240 | Болт | 6 |
| 43 | A590912 | Пружинная шайба | 12 |
| 44 | A590112 | Шайба | 6 |
| 45 | 9709836 | Крышка | 2 |
| 46 | A590916 | Пружинная шайба | 4 |
| 47 | M111645 | Болт | 4 |
| 48 | 4092135 | Резиновая прокладка | 2 |
| 49 | 4092131 | Пластина | 2 |
| 50 | A590412 | Шайба тонгуед | 6 |
| 51 | M111232 | Болт | 6 |
| 52 | 94-2024 | Пробка | 4 |
| 53 | 4066973 | Предохранительный клапан | 1 |
| 54 | 4107894 | Блок | 2 |
| 55 | 4107895 | Блок | 2 |
| 56 | A811035 | Уплотнительное кольцо | 4 |
| 57 | M351036 | Болт с внутренним шестигранником | 16 |
| 58 | 4057774 | Адаптера1217-50 | 6 |
| 58 | 4110763 | Адаптера1217-50 | 6 |
| 59 | 4117078 | Пылезащитное уплотнение | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
