Двигатель детали — HITACHI UH20

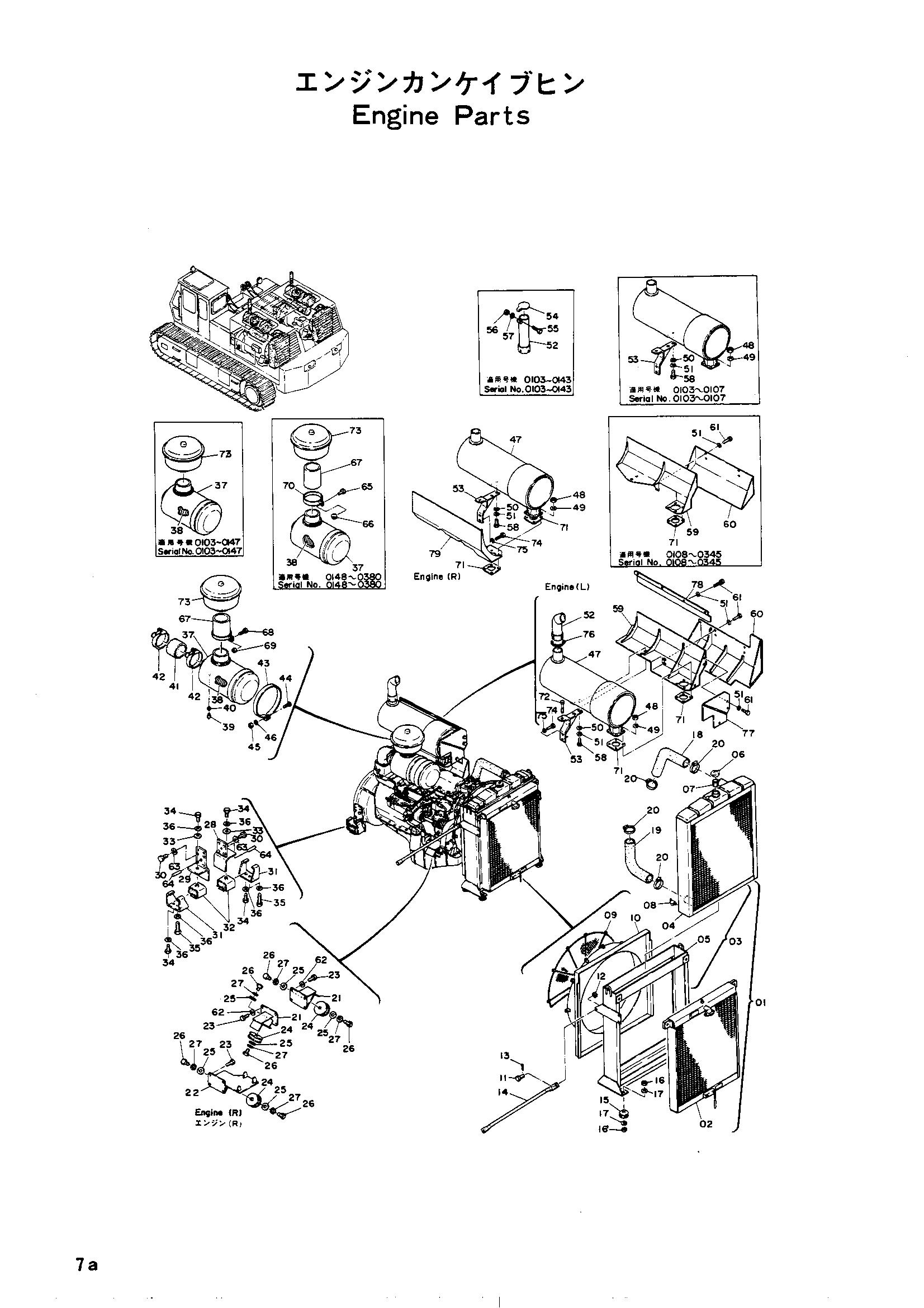

Заводская схема «Двигатель детали» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	4508941	Радиатор в сборе	2
2	4036306	Масляный радиатор	1
3	4036305	Радиатор	1
4	4050679	Коре	1
5	4050680	Рама	1
6	4050681	Колпачок	1
7	4050682	Сетчатый фильтр	1
8	4050683	Кокк дренажный	1
9	4050684	Сетка	1
10	4050685	Защитный кожух	1
11	4504207	Болт	8
12	M531613	Корончатая гайка	8
13	A764032	Палец сприт	8
14	3502385	Стойка	4
15	4504208	Амортизатор	8
16	M501613	Гайка	16
17	A590016 замена: A590916	Пружинная шайба	16
17	A590916	Пружинная шайба	16
18	4508942	Шланг	2
19	4508943	Шланг	2
20	4504491	Хомут шланга	8
20	4507513 замена: 4504491	Хомут шланга	8
21	8501880	Кронштейн	3
22	7501436	Кронштейн	1
23	M211436	Болт	16
24	489716	Резиновая прокладка	4
25	489714	Шайба	8
26	M111628	Болт	8
27	A590016 замена: A590916	Пружинная шайба	8
27	A590916	Пружинная шайба	8
28	7004132	Кронштейн	2
28	7004132	Кронштейн	2
28	7004132	Кронштейн	2
28	7004132	Кронштейн	2
28	7004132	Кронштейн	2
28	7501435	Кронштейн	2
28	7501435	Кронштейн	2
28	7501435	Кронштейн	2
28	7501435	Кронштейн	2
29	7004133	Кронштейн	2
29	7004133	Кронштейн	2
29	7004133	Кронштейн	2
29	7004133	Кронштейн	2
29	7004133	Кронштейн	2
29	7501261	Кронштейн	2
29	7501261	Кронштейн	2
29	7501261	Кронштейн	2
29	7501261	Кронштейн	2
30	M211440	Болт	16
30	M211440	Болт	16
30	M211440	Болт	16
30	M211440	Болт	16
30	M211645	Болт	16
30	M211645	Болт	16
30	M211645	Болт	16
30	M211645	Болт	16
30	M211645	Болт	16
31	329074	Ограничитель	4
32	3013854	Резиновая прокладка	4
32	3501048 замена: 3013854	Резиновая прокладка	4
33	489714	Шайба	4
34	M111628	Болт	12
35	M111650	Болт	4
36	A590016 замена: A590916	Пружинная шайба	16
36	A590916	Пружинная шайба	16
37	969727	Фильтр воздушный	2
38	D911519	Элемент	1
39	D911699	Индикатор	2
40	D911521	Фильтр: защитный	2
41	4508963	Резиновый шланг	2
42	D911429	Клампе шланг	4
43	4509206	Хомут	2
44	M111045	Болт	2
45	M501008	Гайка	2
46	A590010 замена: A590910	Пружинная шайба	2
46	A590910	Пружинная шайба	2
47	6500457	Глушитель	2
48	4063568	Гайка	8
48	M561210 замена: 4063568	Гайка	8
49	A590012 замена: A590912	Пружинная шайба	8
49	A590912	Пружинная шайба	8
50	A590110	Шайба	4
51	A590010 замена: A590910	Пружинная шайба	4
51	A590010 замена: A590910	Пружинная шайба	8
51	A590910	Пружинная шайба	8
51	A590910	Пружинная шайба	15
52	8501248	Выпускная труба	2
52	8501930 замена: 8501248	Выпускная труба	2
53	7501534	Кронштейн	2
54	9702754 замена: 8501248	Крышка	2
54	9800555 замена: 8501248	Крышка	2
55	M200640	Болт	2
56	M500605	Гайка	2
57	A590006	Пружинная шайба	2
58	M111036	Болт	4
59	7002421 замена: 4060165	Защитный кожух	1
59	7002421 замена: 4099775	Защитный кожух	1
59	7002421 замена: 7008257	Защитный кожух	1
59	7002421 замена: 8016671	Защитный кожух	1
59	7002421 замена: 9711080	Защитный кожух	1
59	7002421 замена: A590910	Защитный кожух	1
59	7002421 замена: 7008256	Защитный кожух	1
59	7008256	Защитный кожух	1
60	8016671	Защитный кожух	1
60	9703216	Защитный кожух	1
61	M111020	Болт	4
61	M111020	Болт	11
62	4056190	Шайба	16
63	4056190	Шайба	16
63	4056190	Шайба	16
63	4056190	Шайба	16
63	4056190	Шайба	16
63	4057751	Шайба	16
63	4057751	Шайба	16
63	4057751	Шайба	16
63	4057751	Шайба	16
63	4057751	Шайба	16
64	4056056	Установочный штифт	4
65	M111050	Болт	2
66	M501008	Гайка	4
67	4097650	Удлинитель	2
67	8006201 замена: 4097650	Трубка	2
68	M211040	Болт	2
69	M581008	Гайка	2
70	4029245	Хомут	2
71	4060165	Прокладка	3
71	4060165	Прокладка	4
72	M211001	Болт	2
73	D911357	Фильтр PRE	2
74	M211024	Болт	4
75	A590910	Пружинная шайба	4
76	4507512	Зажим	2
77	9711080	Защитный кожух	1
78	4099775	Защитный кожух	1
79	7008257	Защитный кожух	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
