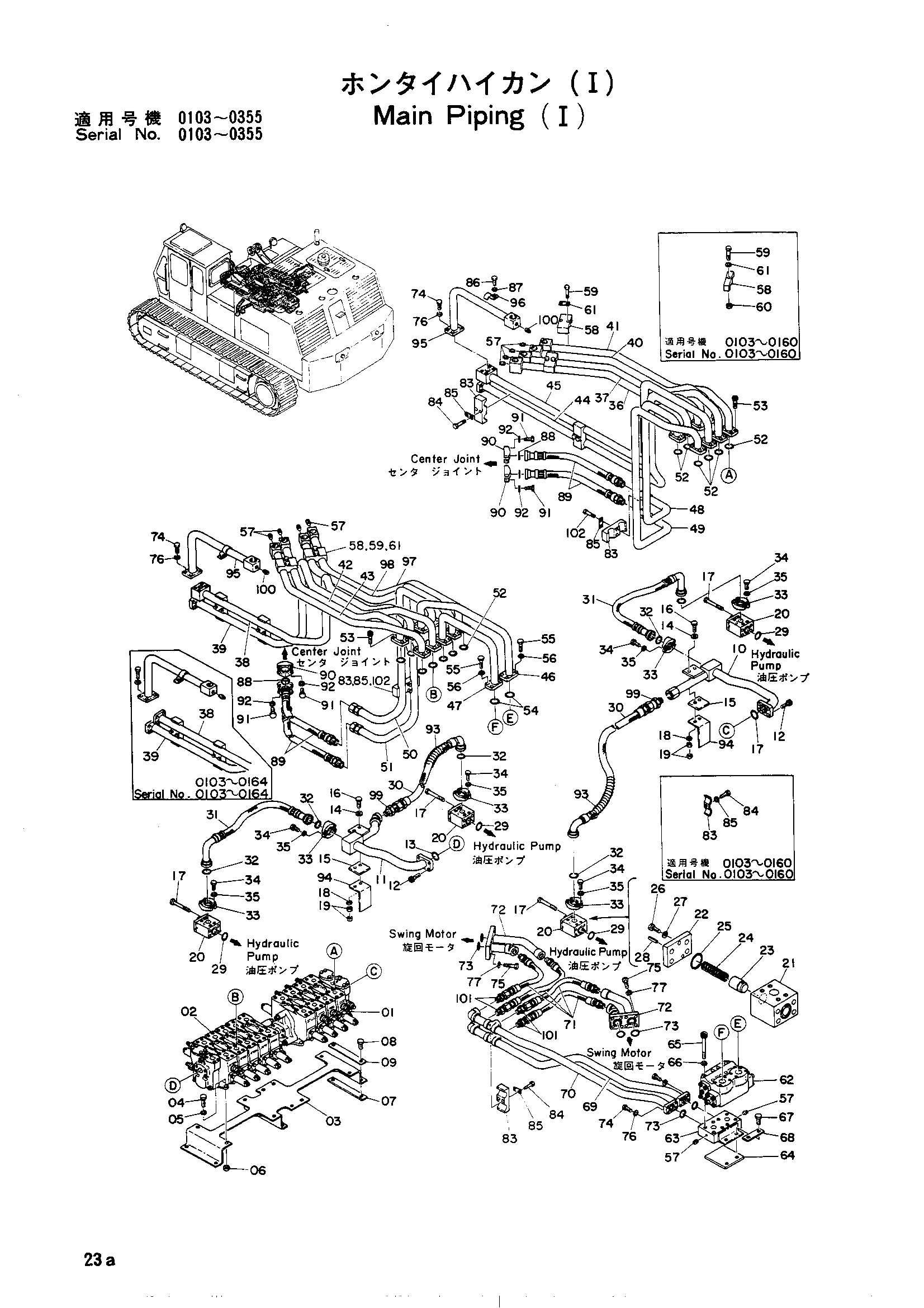

Основные гидролинии (1) — HITACHI UH20

Заводская схема «Основные гидролинии (1)» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4084818	Гидрораспределитель(правый)	1
01	4508836 замена: 4084818	Гидрораспределитель(правый)	1
02	4514242	Гидрораспределитель(левый)	1
03	8007455	Кронштейн	1
03	8501381	Кронштейн	1
04	M111650	Болт	8
05	A590016	Пружинная шайба	8
05	A590916	Пружинная шайба	8
06	M501613	Гайка	8
07	4508947	Резиновая прокладка	3
08	M111632	Болт	6
09	4508948	Стопорная шайба	3
10	8003661 замена: 4063335	Трубка	1
10	8003661 замена: 4103106	Трубка	1
10	8003661 замена: 4103108	Трубка	1
10	8003661 замена: 8017455	Трубка	1
10	8003661 замена: A590912	Трубка	1
10	8003661 замена: A811045	Трубка	1
10	8003661 замена: M111240	Трубка	1
10	8003661 замена: M351236	Трубка	1
10	8003661 замена: 8017454	Трубка	1
10	8007413 замена: 4103106	Трубка	1
10	8007413 замена: 4103108	Трубка	1
10	8007413 замена: 8017455	Трубка	1
10	8007413 замена: A590912	Трубка	1
10	8007413 замена: A811045	Трубка	1
10	8007413 замена: M111240	Трубка	1
10	8007413 замена: M351236	Трубка	1
10	8007413 замена: 8017454	Трубка	1
10	8011396 замена: 4103106	Трубка	1
10	8011396 замена: 4103108	Трубка	1
10	8011396 замена: 8017455	Трубка	1
10	8011396 замена: A811045	Трубка	1
10	8011396 замена: M351236	Трубка	1
10	8011396 замена: 8017454	Трубка	1
11	7001927 замена: 4063335	Трубка	1
11	7001927 замена: 4103106	Трубка	1
11	7001927 замена: 4103107	Трубка	1
11	7001927 замена: 8017453	Трубка	1
11	7001927 замена: A590912	Трубка	1
11	7001927 замена: A811045	Трубка	1
11	7001927 замена: M111240	Трубка	1
11	7001927 замена: M351236	Трубка	1
11	7001927 замена: 8017452	Трубка	1
11	7004046 замена: 4103106	Трубка	1
11	7004046 замена: 4103107	Трубка	1
11	7004046 замена: 8017453	Трубка	1
11	7004046 замена: A590912	Трубка	1
11	7004046 замена: A811045	Трубка	1
11	7004046 замена: M111240	Трубка	1
11	7004046 замена: M351236	Трубка	1
11	7004046 замена: 8017452	Трубка	1
11	8011395 замена: 4103106	Трубка	1
11	8011395 замена: 4103107	Трубка	1
11	8011395 замена: 8017453	Трубка	1
11	8011395 замена: A811045	Трубка	1
11	8011395 замена: M351236	Трубка	1
11	8011395 замена: 8017452	Трубка	1
12	4063335	Болт с внутренним шестигранником	8
12	4513293 замена: 4063335	Болт с внутренним шестигранником	8
13	A811045	Уплотнительное кольцо	2
14	449490	Плоская шайба	4
14	A590112	Шайба	4
15	4032181	Резиновая прокладка	2
16	M111240 замена: A590112	Болт	4
16	M111240 замена: M511210	Болт	4
16	M111240 замена: M111256	Болт	4
16	M111240	Болт	4
16	M111256	Болт	4
17	M211201	Болт	16
18	A590012	Пружинная шайба	4
18	A590112	Плоская шайба	4
18	A590912	Пружинная шайба	4
19	M501210	Гайка	4
19	M511210	Гайка	4
19	M511210	Гайка	8
20	9402981	Клапан обратный	4
21	3502391	Блок	1
22	4512079	Колпачок	1
23	4512080	Поршень	1
24	4512081	Пружина	1
25	A811035	Уплотнительное кольцо	1
26	M210825	Болт	1
27	A590008 замена: A590908	Пружинная шайба	1
27	A590908	Пружинная шайба	1
28	4509774	Палец	1
29	A811035	Уплотнительное кольцо	4
30	4033093 замена: 94-1305	Резиновый шланг	2
30	4033093 замена: 4054326	Резиновый шланг	2
30	4053692 замена: 94-1305	Резиновый шланг	2
30	4053692 замена: 4054326	Резиновый шланг	2
30	4054326	Резиновый шланг	2
31	4512187	Резиновый шланг	2
32	966993	Уплотнительное кольцо	6
33	4508800 замена: M111040	Разъёмный фланец	12
33	4508800 замена: 4075852	Разъёмный фланец	12
34	M111036	Болт	24
35	A590010	Пружинная шайба	24
35	A590910	Пружинная шайба	24
36	7004025	Трубка	1
36	7501239	Трубка рукоять(R1)	1
37	7004026	Трубка	1
37	7501240	Трубка рукоять(R2)	1
38	7004013	Трубка	1
38	7004672	Трубка	1
38	7501297	Трубка стрела(L1)	1
39	7004014	Трубка	1
39	7004671	Трубка	1
39	7501298	Трубка стрела(L2)	1
40	7004027	Трубка	1
40	7501235	Трубка баккет(R1)	1
41	7004028	Трубка	1
41	7501236	Трубка баккет(R2)	1
42	7004011	Трубка	1
42	7501233	Трубка ковш(L1)	1
43	7004012	Трубка	1
43	7501234	Трубка ковш(L2)	1
44	7004023	Трубка	1
44	7501485	Трубка стрела(R1)	1
45	7004024	Трубка	1
45	7501484	Трубка стрела(R2)	1
46	7004015	Трубка	1
46	7501252 замена: 7004015	Трубка поворот(1)	1
47	7004016	Трубка	1
47	8501568 замена: 7004016	Трубка поворот(2)	1
48	7004021	Трубка	1
48	7501243	Трубка ходовой(R1)	1
49	7004022	Трубка	1
49	7501244	Трубка ходовой(R2)	1
50	7004017	Трубка	1
50	7501241	Трубка ходовой(L1)	1
51	7004018	Трубка	1
51	7501717	Трубка ходовой(L2)	1
52	A811040	Уплотнительное кольцо	16
52	A811040	Уплотнительное кольцо	18
53	4513287	Болт с внутренним шестигранником	64
53	4513287	Болт с внутренним шестигранником	72
54	A811045	Уплотнительное кольцо	2
55	M221245	Болт	8
55	M341240	Болт с внутренним шестигранником	8
56	A590012 замена: A590912	Пружинная шайба	8
57	J75281	Пробка масляный	10
58	4058343	Хомут трубки	4
58	4508897	Хомут трубки	3
58	4508897	Хомут трубки	4
59	M111263	Болт	8
59	M111271	Болт	3
59	M111271	Болт	4
60	M501210	Гайка	3
60	M501210	Гайка	4
61	442687	Стопорная пластина	4
61	A590012 замена: A590912	Пружинная шайба	3
61	A590012 замена: A590912	Пружинная шайба	4
62	4508902	Тормозной клапан	1
63	7004049	Блок	1
63	7501201	Блок	1
64	4508949	Резиновая прокладка	1
65	M350604	Болт	8
65	M351603	Болт	8
66	4508794	Пружинная шайба	8
67	M111632	Болт	2
68	4508950	Стопорная шайба	1
69	7004029 замена: 3017864	Трубка	1
69	7004029 замена: A811040	Трубка	1
69	7004029 замена: M351236	Трубка	1
69	7004029 замена: 8017450	Трубка	1
69	7501232	Трубка поворот(M1)	1
70	7004030 замена: 3017864	Трубка	1
70	7004030 замена: A811040	Трубка	1
70	7004030 замена: M351236	Трубка	1
70	7004030 замена: 8017450	Трубка	1
70	7501249	Трубка поворот(M2)	1
71	4054391	Шланг	4
71	995091 замена: 94-1304	Шланг	4
71	995091 замена: 4054391	Шланг	4
72	8501567 замена: 3017864	Трубка	2
72	8501567 замена: A811040	Трубка	2
72	8501567 замена: M351236	Трубка	2
72	8501567 замена: 8017450	Трубка	2
73	A811040	Уплотнительное кольцо	6
74	M111036	Болт	8
74	M111036	Болт	16
74	M351236	Болт с внутренним шестигранником	16
75	M111240	Болт	16
76	A590010 замена: A590910	Пружинная шайба	8
76	A590010 замена: A590910	Пружинная шайба	16
77	A590012 замена: A590912	Пружинная шайба	16
77	A590912	Пружинная шайба	16
80	A811040	Уплотнительное кольцо	2
83	4053600	Хомут трубки	7
83	4058344	Хомут трубки	7
83	4508899	Хомут трубки	5
83	4508899	Хомут трубки	7
84	M111240	Болт	3
84	M111240	Болт	5
84	M111263	Болт	5
84	M111263	Болт	10
85	442687	Стопорная пластина	7
85	A590012	Пружинная шайба	5
85	A590012	Пружинная шайба	7
86	M111225	Болт	2
86	M111263	Болт	2
87	A590012 замена: A590912	Пружинная шайба	2
87	A590912	Пружинная шайба	2
88	966993	Уплотнительное кольцо	4
89	4057270	Резиновый шланг	4
89	4508892	Шланг	4
90	4508800 замена: M211040	Разъёмный фланец	8
90	4508800 замена: 4075852	Разъёмный фланец	8
91	M211036	Болт	16
92	A590010 замена: A590910	Пружинная шайба	16
92	A590910	Пружинная шайба	16
93	4053913	Защитный кожух	2
93	4505046 замена: 4053913	Защитный кожух	2
94	4035229	Кронштейн	2
95	7004031 замена: 4104680	Трубка	2
95	7004031 замена: 4106871	Трубка	2
95	7004031 замена: A811040	Трубка	2
95	7004031 замена: M111271	Трубка	2
95	7004031 замена: M351236	Трубка	2
95	7004031 замена: 8018356	Трубка	2
95	7501476	Трубка	2
96	4053598	Хомут трубки	2
96	4508898	Хомут трубки	2
97	7004020	Трубка	1
97	8501376	Трубка	1
98	7004019	Трубка	1
98	8501377	Трубка	1
99	94-1305	Адаптер	2
100	J75281	Пробка масляный	2
101	94-1304	Адаптер	4
102	M111240	Болт	2
102	M111256	Болт	2
102	M111256	Болт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
