Пилотные гидролинии (NO.3) — HITACHI UH20

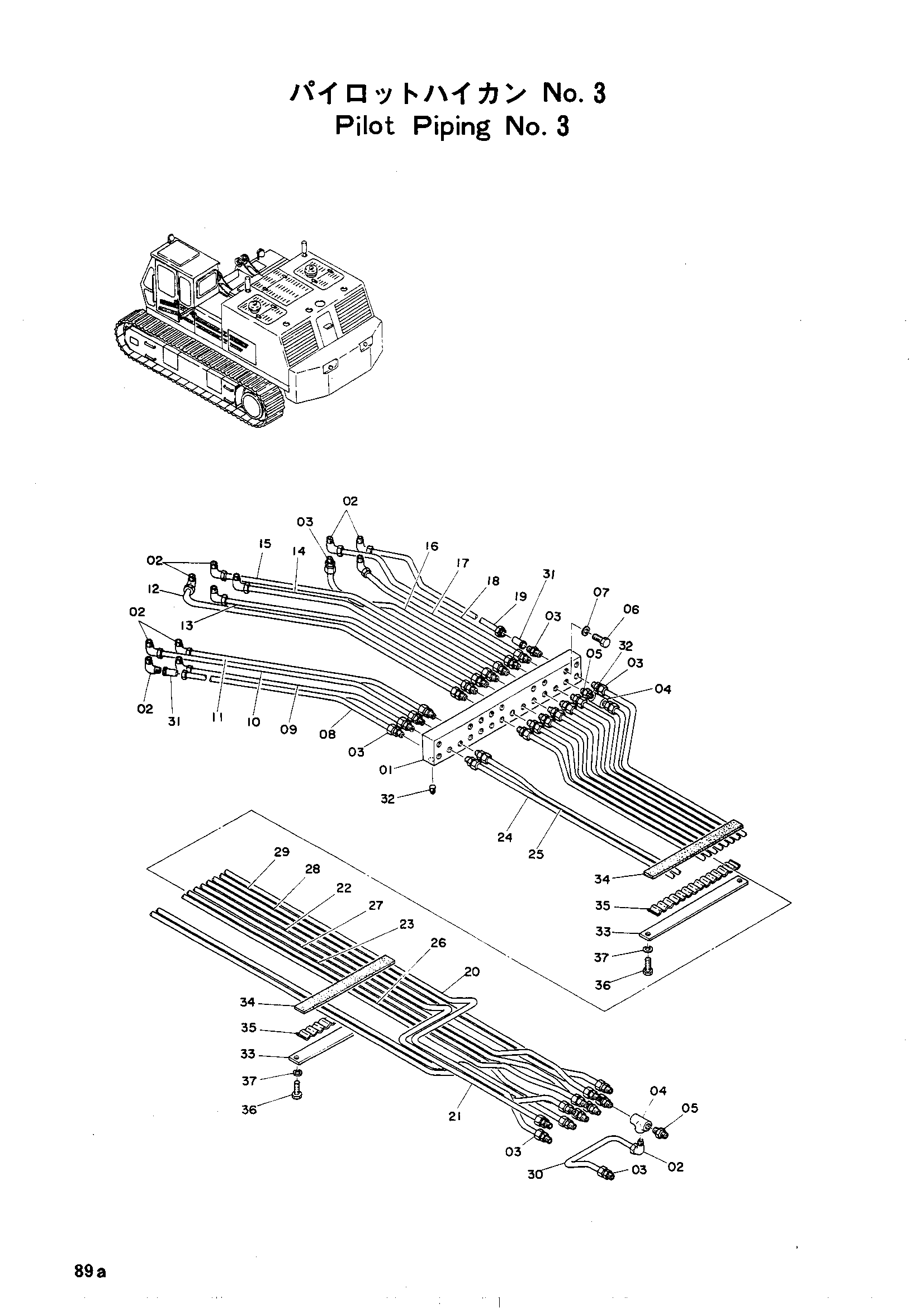

Заводская схема «Пилотные гидролинии (NO.3)» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3008558 | Коллектор | 1 |
| 01 | 3501267 | Коллектор | 1 |
| 02 | 4507112 | Угловой штуцер | 12 |
| 03 | 4507113 | Штуцер | 34 |
| 04 | 94-0660 | Тройник | 2 |
| 05 | 94-1701 | Адаптер | 2 |
| 06 | M111032 | Болт | 4 |
| 07 | A590910 | Пружинная шайба | 4 |
| 08 | 4057336 | Трубка | 1 |
| 08 | 4514864 замена: 4057336 | Трубка | 1 |
| 09 | 4057337 | Трубка | 1 |
| 09 | 4514865 замена: 4057337 | Трубка | 1 |
| 10 | 4057338 | Трубка | 1 |
| 10 | 4514866 замена: 4057338 | Трубка | 1 |
| 11 | 4057339 | Трубка | 1 |
| 11 | 4514867 замена: 4057339 | Трубка | 1 |
| 12 | 4057340 | Трубка | 1 |
| 12 | 4514871 замена: 4057340 | Трубка | 1 |
| 13 | 4057341 | Трубка | 1 |
| 13 | 4514872 замена: 4057341 | Трубка | 1 |
| 14 | 4057342 | Трубка | 1 |
| 14 | 4514873 замена: 4057342 | Трубка | 1 |
| 15 | 4057343 | Трубка | 1 |
| 15 | 4514874 замена: 4057343 | Трубка | 1 |
| 16 | 4057344 | Трубка | 1 |
| 16 | 4514875 замена: 4057344 | Трубка | 1 |
| 17 | 4057345 | Трубка | 1 |
| 17 | 4514876 замена: 4057345 | Трубка | 1 |
| 18 | 4057346 | Трубка | 1 |
| 18 | 4514877 замена: 4057346 | Трубка | 1 |
| 19 | 4057347 | Трубка | 1 |
| 19 | 4514878 замена: 4057347 | Трубка | 1 |
| 20 | 3502888 | Трубка | 1 |
| 21 | 3502889 | Трубка | 1 |
| 22 | 3502899 | Трубка | 1 |
| 23 | 3502900 | Трубка | 1 |
| 24 | 3008557 | Трубка | 1 |
| 24 | 3502901 | Трубка | 1 |
| 25 | 3008556 | Трубка | 1 |
| 25 | 3502903 | Трубка | 1 |
| 26 | 3502905 | Трубка | 1 |
| 27 | 3502906 | Трубка | 1 |
| 28 | 3502907 | Трубка | 1 |
| 29 | 3502908 | Трубка | 1 |
| 30 | 4514846 | Трубка | 1 |
| 31 | 4026393 | Кольцо: инсатй | 50 |
| 32 | 94-2022 | Пробка | 15 |
| 33 | 4054027 | Хомут | 2 |
| 33 | 4514839 | Пластина | 2 |
| 34 | 4514840 | Резиновая прокладка | 2 |
| 35 | 4514841 | Хомут трубки | 2 |
| 36 | M111032 | Болт | 4 |
| 37 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
