Пилотный клапан — HITACHI UH20

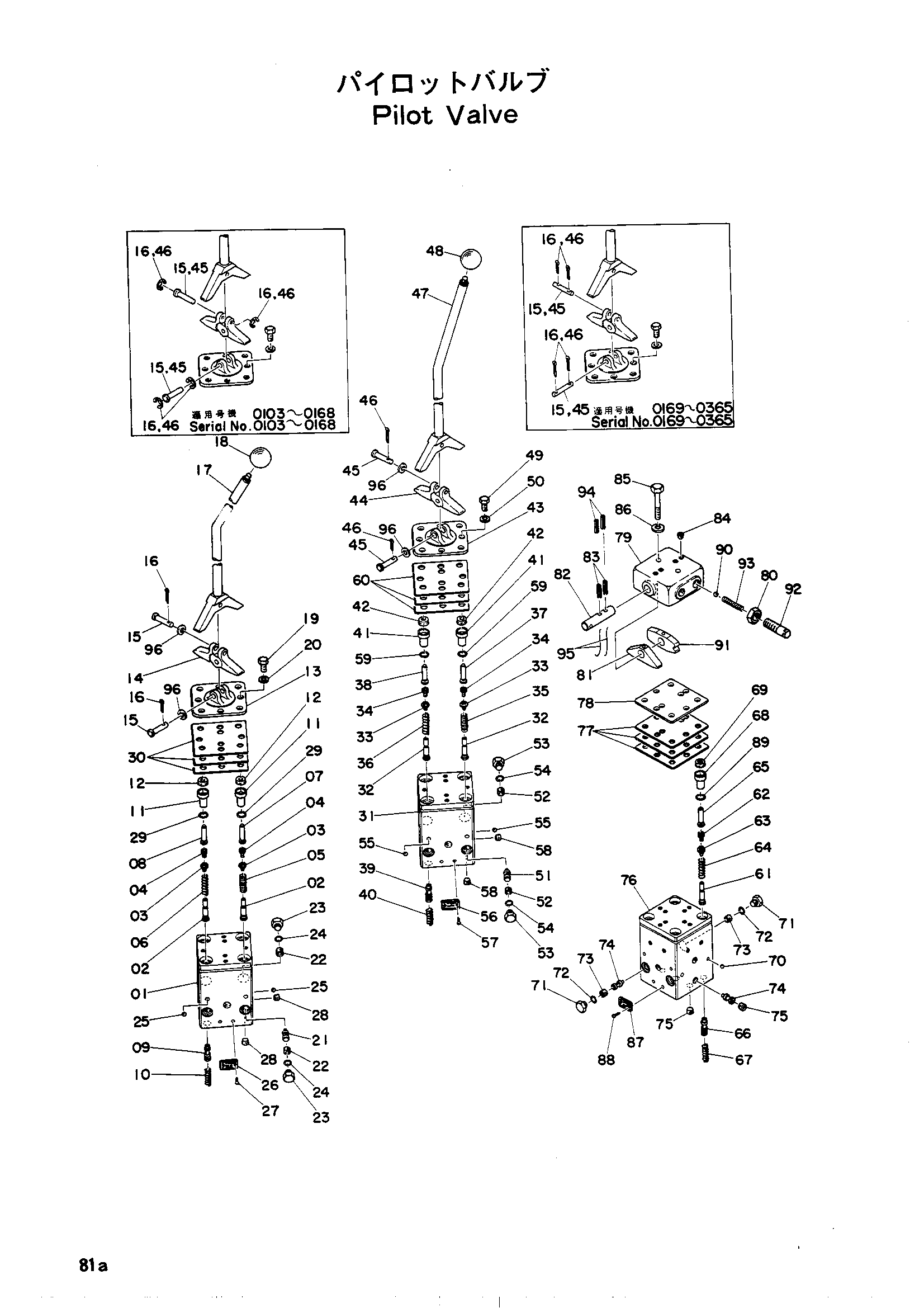

Заводская схема «Пилотный клапан» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9402725	Пилотный клапан	1
01	1500289	Корпус	1
02	4509489	Держатель пружина	4
03	4509488	Втулка	4
04	4509483	Болт	4
05	4034614	Пружина	2
05	4509490	Пружина	2
06	4036026	Пружина	2
06	4509485	Пружина	2
07	9402585	Толкатель	2
08	9402586	Толкатель	2
09	4509479	Золотник	4
10	4036025	Пружина	4
10	4509486	Пружина	4
11	4509487	Разъём	4
12	4506377	Манжета	4
13	3502022	Держатель	1
14	4509482	Кулачок	1
15	4062984	Палец	2
15	4101861	Палец	2
15	4506329	Палец	2
16	4513286	Кольцо	4
16	A762516	Шплинт	2
16	A762516	Шплинт	4
17	7004837	Рычаг	1
17	7501021 замена: 4062984	Рычаг	1
17	7501021 замена: A762516	Рычаг	1
17	7501021 замена: 7004837	Рычаг	1
18	445412	Рукоятка	1
19	M201018	Болт	4
20	A590010	Пружинная шайба	4
20	A590910	Пружинная шайба	4
21	4509480	Золотник	3
22	4506316	Штуцер	4
23	4506317	Пробка	4
24	957366	Уплотнительное кольцо	4
25	4009412	Шарик	8
26	4506435	Информационная табличка	1
27	M492564	Приводной винт	2
28	4012541	Пробка	4
29	4509180	Уплотнительное кольцо	4
30	4032452	Регулировочная шайба	3
30	9402726	Пилотный клапан	1
31	1500289	Корпус	1
32	4509489	Держатель пружина	4
33	4509488	Втулка	4
34	4509483	Болт с внутренним шестигранником	4
35	4034614	Пружина	2
35	4509490	Пружина	2
36	4036026	Пружина	2
36	4509485	Пружина	2
37	9402585	Толкатель	2
38	9402586	Толкатель	2
39	4509479	Золотник	4
40	4036025	Пружина	4
40	4509486	Пружина	4
41	4509487	Разъём	4
42	4506377	Манжета	4
43	3502022	Держатель	1
44	4509482	Кулачок	1
45	4062984	Палец	2
45	4101861	Палец	2
45	4506329	Палец	2
46	4513286	Кольцо	4
46	A762516	Шплинт	2
46	A762516	Шплинт	4
47	7004836	Рычаг	1
47	7501023 замена: 4062984	Рычаг	1
47	7501023 замена: A762516	Рычаг	1
47	7501023 замена: 7004836	Рычаг	1
48	445412	Рукоятка	1
49	M201018	Болт	4
50	A590010 замена: A590910	Пружинная шайба	4
50	A590910	Пружинная шайба	4
51	4509480	Золотник	3
52	4506316	Штуцер	4
53	4506317	Пробка	4
54	957366	Уплотнительное кольцо	4
55	4009412	Шарик	8
56	4506435	Информационная табличка	1
57	M492564	Приводной винт	2
58	4012541	Пробка	4
59	4509180	Уплотнительное кольцо	4
60	4032452	Регулировочная шайба	3
60	9402724	Пилотный клапан	0
61	4509489	Держатель пружина	4
62	4509483	Болт с внутренним шестигранником	4
63	4511016	Втулка	4
64	4036026	Пружина	4
64	4509485	Пружина	4
65	9402586	Толкатель	4
66	4509479	Золотник	4
67	4036025	Пружина	4
67	4509486	Пружина	4
68	4509487	Разъём	4
69	4506377	Манжета	4
70	4009412	Шарик	8
71	4506317	Пробка	4
72	957366	Уплотнительное кольцо	4
73	4506316	Штуцер	4
74	4509480	Золотник	3
75	4012541	Пробка разъём	4
76	1500405	Корпус	1
77	4032452	Регулировочная шайба	3
78	4032453	Пластина	1
79	2500880	Корпус	1
80	M561610	Гайка	2
81	4509538	Кулачок	2
82	4510947	Палец	2
83	4506368	Пружинный штифт	4
84	4012542	Пробка разъём	4
85	M201063	Болт	2
86	A590010 замена: A590910	Пружинная шайба	2
86	A590910	Пружинная шайба	2
87	4506435	Информационная табличка	1
88	M492564	Приводной винт	2
89	4509180	Уплотнительное кольцо	4
90	971473	Шарик	2
91	4031483	Детент	2
92	4031484	Направляющая	2
93	4031485	Пружина	2
94	4034733	Пружинный штифт	4
95	4034774	Провод	4
96	4101860	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
