Дредгер детали — HITACHI UH20

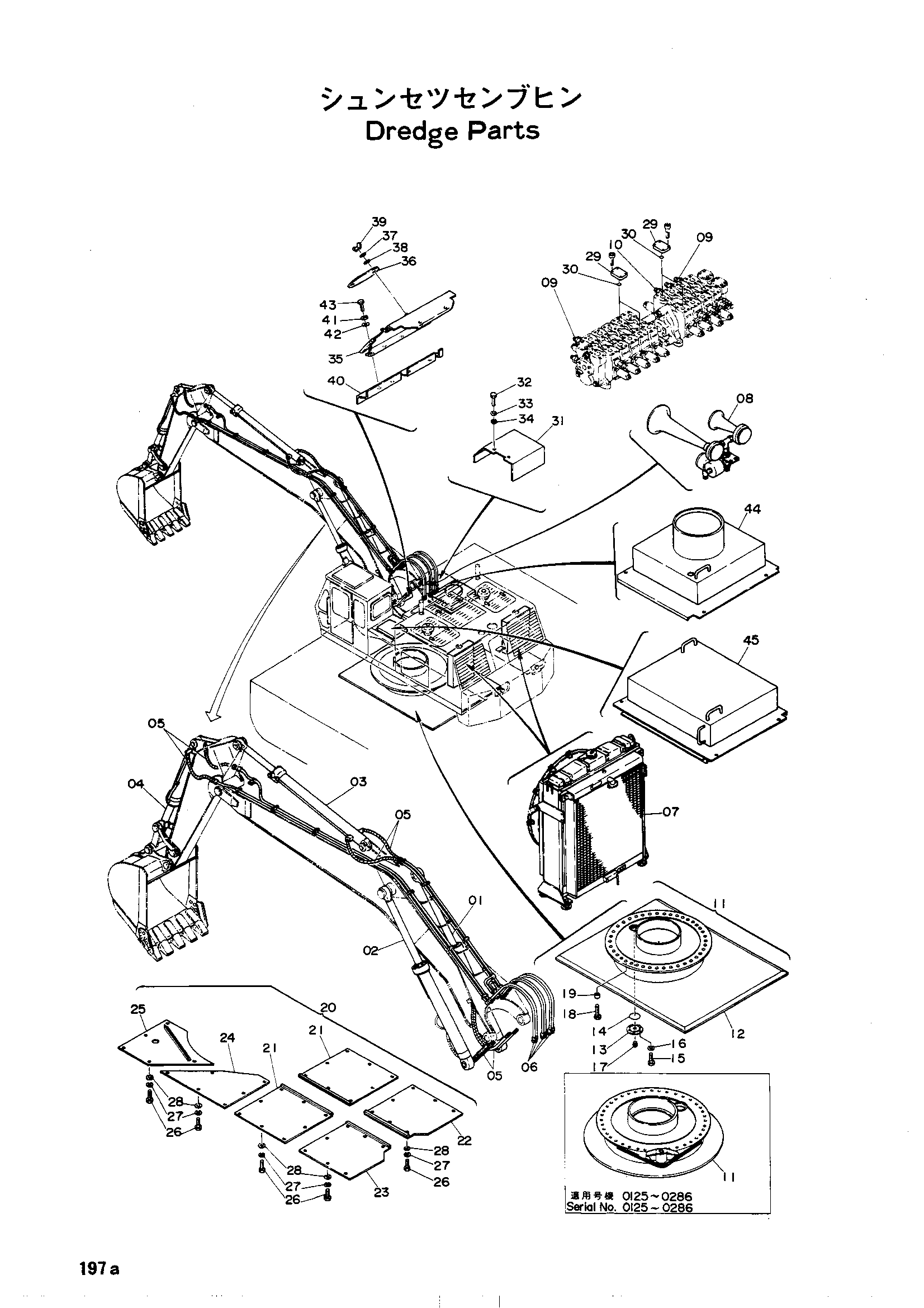

Заводская схема «Дредгер детали» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3017001 замена: 3019773	Гидроцилиндр стрела (правый)	1
01	3019773	Гидроцилиндр стрела (правый)	1
02	3017002 замена: 3019774	Гидроцилиндр стрела (левый)	1
02	3019774	Гидроцилиндр стрела (левый)	1
03	3017003 замена: 3019775	Гидроцилиндр рукоять	1
03	3019775	Гидроцилиндр рукоять	1
04	3017004 замена: 3019772	Гидроцилиндр ковш	1
04	3019772	Гидроцилиндр ковш	1
05	4090415	Резиновый шланг	8
06	4090350	Резиновый шланг	6
07	4080196	Радиатор	2
08	4106392	Звуковой сигнал воздушный	1
09	4091765	Предохранительный клапан	2
10	4091769	Предохранительный клапан	1
11	6001438	Базовый поворот	1
11	9035270	Базовый в сборе	1
12	6003151	Базовый поворот	1
13	4056216	Крышка	1
14	A810165	Уплотнительное кольцо	1
15	M111025	Болт	6
16	A590910	Пружинная шайба	6
17	94-2023	Пробка	1
18	M122701	Болт	4
19	4078009	Проставка	4
20	9035565	Крышка в сборе	1
21	9712293	Крышка	2
22	9712294	Крышка	1
23	9712295	Крышка	1
24	4108032	Крышка	1
25	8018540	Крышка	1
26	M111220	Болт	41
27	A590912	Пружинная шайба	41
28	449490	Шайба	41
29	4508951	Крышка	4
30	A811040	Уплотнительное кольцо	4
31	8018897	Крышка	1
32	M111020	Болт	2
33	A590910	Пружинная шайба	2
34	A590110	Шайба	2
35	7009319	Крышка	1
36	4086906	Крышка	1
37	A590908	Пружинная шайба	2
38	A590108	Шайба	2
39	M570008	Гайка винг	2
40	8018950	Крышка	1
41	A590910	Пружинная шайба	4
42	A590110	Шайба	4
43	M111020	Болт	4
44	6004359	Воздуховод	1
45	6004360	Воздуховод	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
