Масляный радиатор трубопроводы — HITACHI UH20

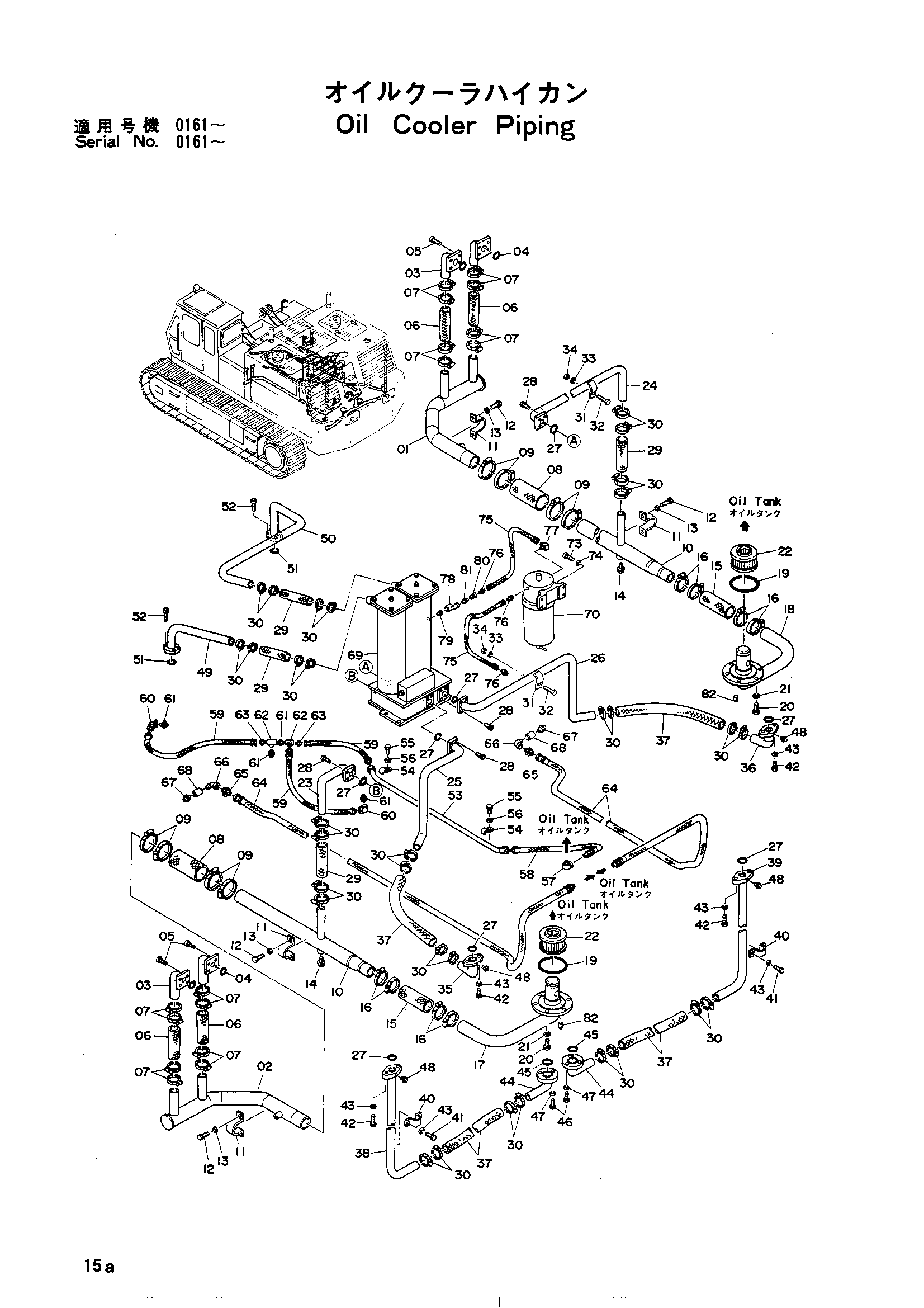

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7004084	Всасывающая трубка	1
01	7006354	Всасывающая трубка	1
02	7004083	Всасывающая трубка	1
02	7006353	Всасывающая трубка	1
03	8007433	Всасывающая трубка	4
04	A811060	Уплотнительное кольцо	4
05	M341236	Болт с внутренним шестигранником	16
06	4033341	Шланг	4
07	4504198	Хомут шланга	16
08	4033343	Шланг	2
09	4503469	Хомут шланга	8
10	7004075	Всасывающая трубка	2
10	7006355	Всасывающая трубка	2
11	4000909	Хомут	4
12	M111025	Болт	8
13	A590910	Пружинная шайба	8
14	J75283	Пробка масляный	2
15	4033342	Шланг	2
16	4504491	Хомут шланга	8
17	7004077	Обратная трубка	1
17	7006351	Трубка SUC.	1
18	7004076	Всасывающая трубка	1
18	7006352	Трубка SUC.	1
19	A810165	Уплотнительное кольцо	2
20	M111025	Болт	12
21	A590910	Пружинная шайба	12
22	3501403	Всасывающий фильтр	2
23	7004078	Всасывающая трубка	1
24	7004074	Всасывающая трубка	1
25	7004081	Обратная трубка	1
26	7004082	Обратная трубка	1
27	A811040	Уплотнительное кольцо	8
28	M351236	Болт с внутренним шестигранником	16
29	4033340 замена: 4080206	Шланг	4
29	4080206	Шланг	4
30	4505385	Зажим	32
31	4053698	Хомут трубки	2
32	M111271	Болт	2
33	A590912	Пружинная шайба	2
34	M501210	Гайка	2
35	8007456	Обратная трубка	1
36	8007458	Обратная трубка	1
37	4003808	Шланг	4
38	8007459	Обратная трубка	1
39	8007460	Обратная трубка	1
40	443972	Хомут	2
41	M111225	Болт	4
42	M111240	Болт	8
43	A590912	Пружинная шайба	12
44	8007457	Обратная трубка	2
45	A811050	Уплотнительное кольцо	2
46	M111032	Болт	6
47	A590910	Пружинная шайба	6
48	J75281	Пробка масляный	4
49	7004079	Обратная трубка	1
50	7004080	Обратная трубка	1
51	A811040	Уплотнительное кольцо	2
52	4513287	Болт с внутренним шестигранником	8
53	7501264	Трубка дренажный	1
54	4053594	Хомут трубки	2
55	M111036	Болт	2
56	A590910	Пружинная шайба	2
57	94-1403	Угловой штуцер	1
58	4054351	Шланг	1
59	4054350	Шланг	3
60	J70284	Угловой штуцер	2
61	J70784	Штуцер	4
62	J70484	Тройник	2
63	94-1303	Адаптер	3
64	4054347	Шланг	2
65	94-1304	Адаптер	4
66	94-0649	Угловой штуцер	2
67	J70786	Штуцер	2
68	J70086	Разъём	2
69	9017028	Фулл-флов фильтр в сборе	1
70	4512563 замена: 9030518	Фильтр	1
70	9030518	Фильтр-в сборе	1
73	M111240	Болт	4
74	A590912	Пружинная шайба	4
75	4512166	Шланг	2
76	94-1303	Адаптер	3
77	94-1403	Угловой штуцер	1
78	986953	Обратный клапан	1
79	94-1902	Адаптер	1
80	J708483	Переходник	1
81	J70783	Адаптер	1
82	J75283	Пробка масляный	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
