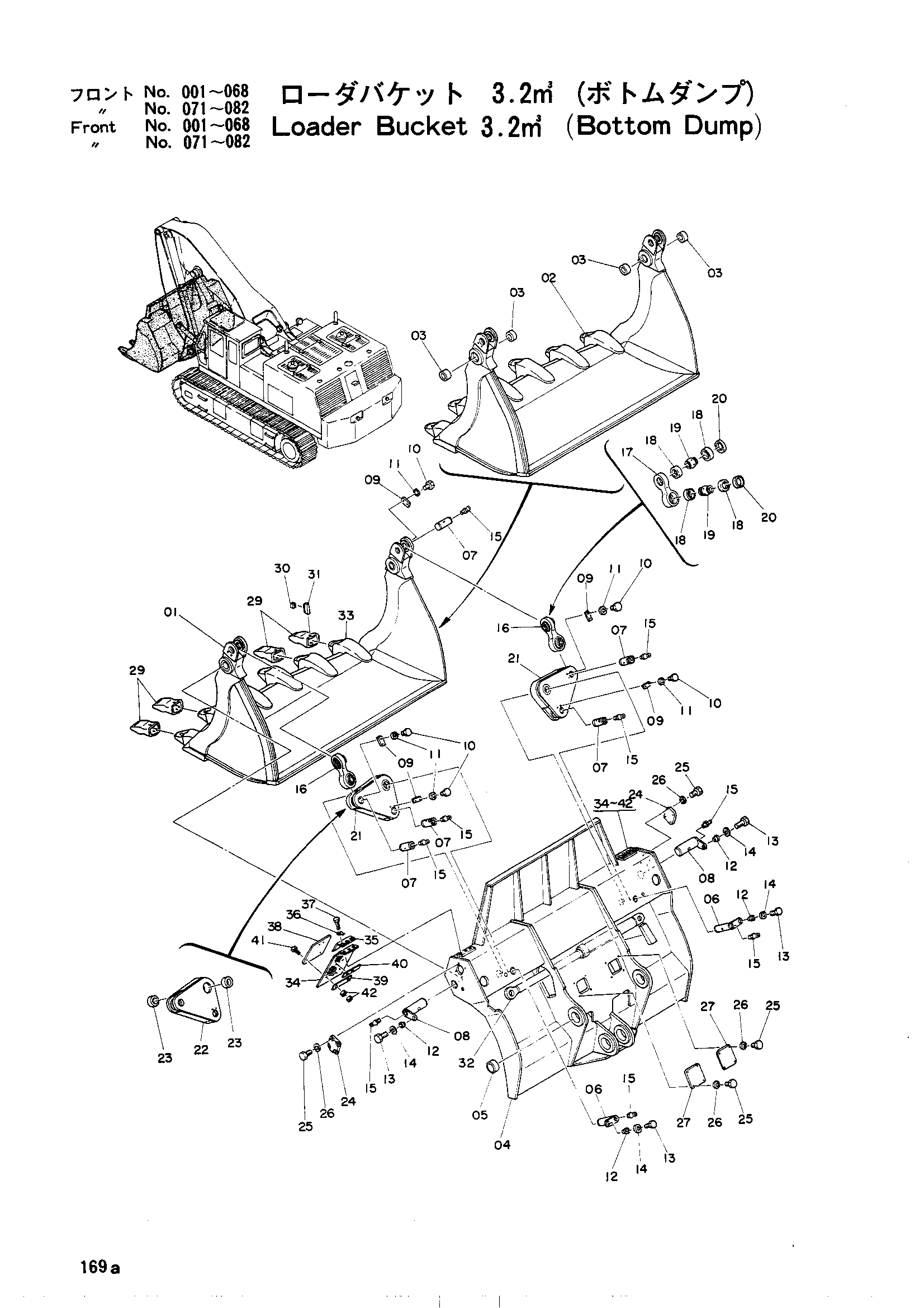

Ковш (3.2)(нижний думпинг)<погрузчик> — HITACHI UH20

Заводская схема «Ковш (3.2)(нижний думпинг)<погрузчик>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9015355	Ковш передний	1
01	9015355	Ковш передний	1
01	9403378	Ковш передний	1
02	6001197	Ковш передний	1
02	6001197	Ковш передний	1
02	6500452	Ковш передний	1
03	4509611	Втулка	4
03	4509611	Втулка	4
04	6001030 замена: 6001197	Ковш задний	1
04	6001030 замена: 6001196	Ковш задний	1
04	6001196	Ковш задний	1
04	6001196	Ковш задний	1
04	6500782 замена: 6001030	Баккет	1
05	4512414	Втулка	2
06	8004626 замена: 8007196	Палец	2
06	8007196	Палец	2
06	8007196	Палец	2
06	8501974	Палец	2
07	3502429	Палец	6
07	3502429	Палец	6
08	8004625	Палец	2
08	8004625	Палец	2
08	8501370	Палец	2
09	429624	Стопорная пластина	6
09	429624	Стопорная пластина	6
10	M111628	Болт	12
10	M111628	Болт	12
11	A590016 замена: A590916	Пружинная шайба	12
11	A590916	Пружинная шайба	12
11	A590916	Пружинная шайба	12
12	4508451	Проставка	4
12	4508451	Проставка	4
13	M112045	Болт	4
13	M112045	Болт	4
14	A590020 замена: A590920	Пружинная шайба	4
14	A590920	Пружинная шайба	4
14	A590920	Пружинная шайба	4
15	J75481	Штуцер	10
15	J75481	Штуцер	10
16	9012574	Тяга	2
16	9013200	Тяга	2
16	9013200	Тяга	2
16	9403032 замена: 9012574	Тяга	2
17	3005637	Тяга	1
17	3006073	Тяга	1
17	3006073	Тяга	1
17	8501975 замена: 3005637	Тяга	1
18	4043047	Втулка	2
18	4043047	Втулка	2
18	4512411	Втулка	4
19	4043046	Подшипник	2
19	4043046	Подшипник	2
19	4512410	Подшипник	2
20	4040525	Проставка	2
20	4043255	Проставка	2
20	4043255	Проставка	2
20	4512412 замена: 4040525	Проставка	2
21	9011886 замена: 9021521	Рычаг	2
21	9021521	Рычаг	2
21	9021521	Рычаг	2
21	9403379 замена: 9021521	Рычаг	2
22	8004307 замена: 8010424	Рычаг	1
22	8010424	Рычаг	1
22	8010424	Рычаг	1
22	8501787 замена: 8010424	Рычаг	1
23	495371	Втулка	2
23	495371	Втулка	2
24	4508413	Пластина	2
24	4508413	Пластина	2
25	M111232	Болт	16
25	M111232	Болт	16
26	A590012 замена: A590912	Пружинная шайба	16
26	A590912	Пружинная шайба	16
26	A590912	Пружинная шайба	16
27	4514481	Пластина	2
27	4514481	Пластина	2
29	4508408 замена: 4095684	Наконечник	5
29	4508408	Наконечник	5
29	4508408 замена: 4095684	Наконечник	6
30	4508409	Резиновый фиксатор	5
30	4508409	Резиновый фиксатор	5
30	4508409	Резиновый фиксатор	6
31	4508410	Стопорный палец	5
31	4508410	Стопорный палец	5
31	4508410	Стопорный палец	6
32	4040117 замена: 4056286	Гидроцилиндр. разгрузка	1
32	4056286	Гидроцилиндр. разгрузка	1
32	4056286	Гидроцилиндр. разгрузка	1
32	4508821 замена: 4058513	Гидроцилиндр. разгрузка	1
33	4057774	Адаптера1217-50	5
33	4057774	Адаптера1217-50	5
33	4508412	Адаптер	5
34	4069907	Резиновая прокладка	2
34	4069907	Резиновая прокладка	2
35	4069906	Пластина	2
35	4069906	Пластина	2
36	A590412	Шайба тонгуед	6
36	A590412	Шайба тонгуед	6
37	M111232	Болт	6
37	M111232	Болт	6
38	4073951	Пластина	2
38	4073951	Пластина	2
39	4073954	Шайба	2
39	4073954	Шайба	2
40	4073952	Шайба	2
40	4073952	Шайба	2
41	M111240	Болт	8
41	M111240	Болт	8
42	M501210	Гайка	16
42	M501210	Гайка	16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
