Каталог запчастей HITACHI
Ходовой гидромотор (правый) — HITACHI UH20

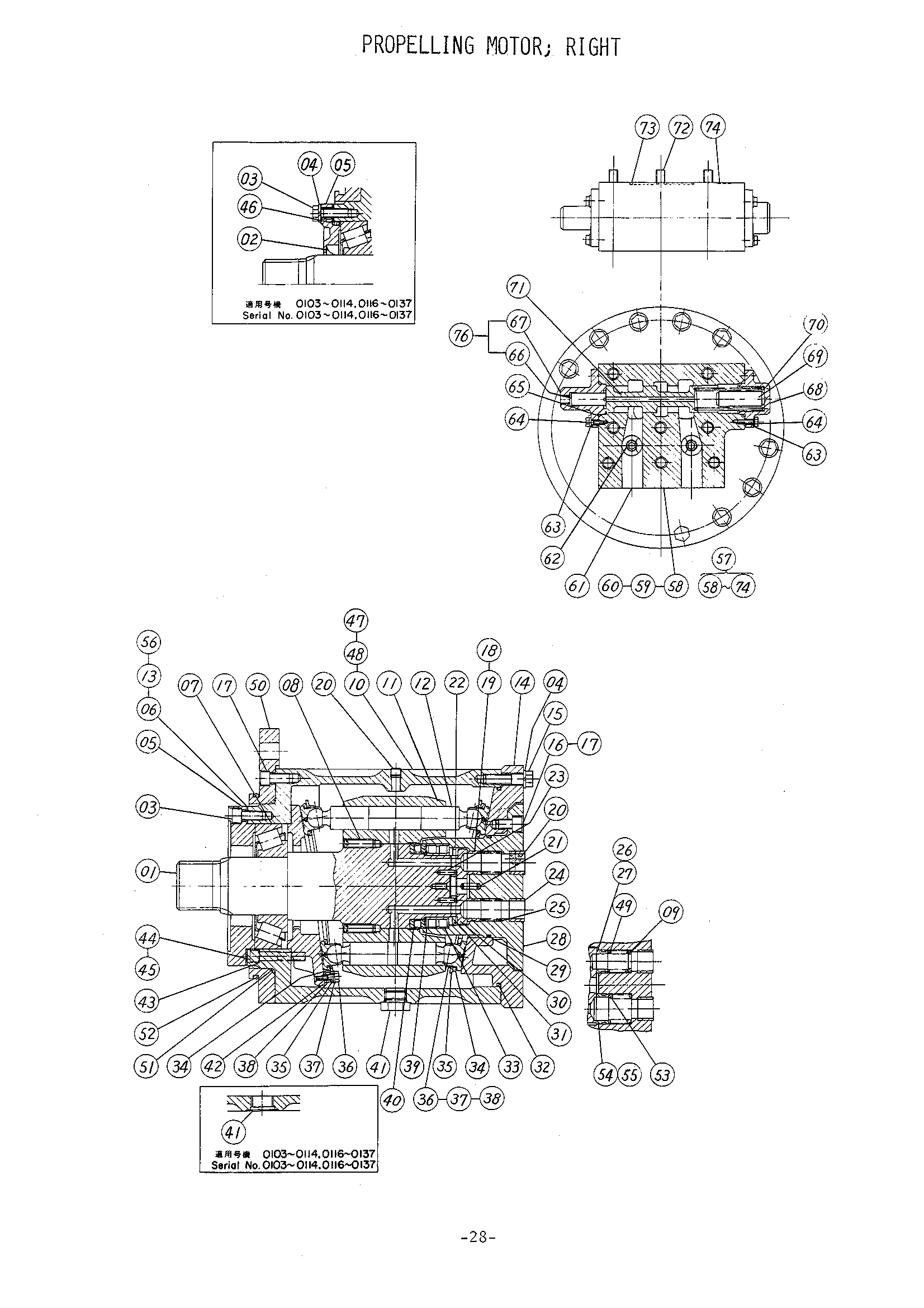

Заводская схема «Ходовой гидромотор (правый)» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4037417 | Гидромотор плунжер (правый) | 1 | |
| 4037417 | Гидромотор плунжер (правый) | 1 | |
| 4507879 | Гидромотор плунжер (правый) | 1 | |
| 4507879 | Гидромотор плунжер (правый) | 1 | |
| 02 | 4040431 | Масляное уплотнение | 1 |
| 02 | 4040431 | Масляное уплотнение | 1 |
| 03 | 4040432 | Болт | 6 |
| 03 | 4040432 | Болт | 6 |
| 03 | 4040440 | Болт | 6 |
| 03 | 4040440 | Болт | 6 |
| 04 | J21384 | Пружинная шайба | 16 |
| 04 | J21384 | Пружинная шайба | 22 |
| 05 | 3005562 | Фиксатор | 1 |
| 05 | 3005562 | Фиксатор | 1 |
| 05 | 4054311 | Фиксатор | 1 |
| 05 | 4054311 | Фиксатор | 1 |
| 06 | 4040433 | Регулировочная шайба | 1 |
| 07 | 4040434 | Подшипник каток | 1 |
| 09 | 4040435 | Проставка | 1 |
| 10 | 3005643 | Корпус | 1 |
| 12 | 4040436 замена: 4054477 | Поршень | 26 |
| 12 | 4054477 | Поршень: в сборе | 26 |
| 13 | 4040436 | Регулировочная шайба | 1 |
| 14 | 3005644 | Кулачок | 1 |
| 15 | 4040438 | Болт | 16 |
| 16 | 4040439 | Болт с внутренним шестигранником | 2 |
| 17 | 4040440 | Болт с внутренним шестигранником | 16 |
| 18 | 4040441 | Кольцо | 2 |
| 19 | 4040442 | Втулка | 2 |
| 20 | 94-2011 | Пробка | 1 |
| 21 | 4040430 | Палец | 2 |
| 22 | 4040443 | Кольцо | 1 |
| 23 | 4040429 | Палец | 2 |
| 24 | 4040444 | Втулка | 4 |
| 25 | 4040445 | Пружина | 2 |
| 26 | 4040446 | Втулка | 1 |
| 27 | 4040447 | Кольцо | 1 |
| 28 | 3005645 | Крышка | 1 |
| 29 | A810125 | Уплотнительное кольцо | 1 |
| 30 | 3005563 | Пластина | 1 |
| 31 | 4040448 | Пластина | 1 |
| 32 | 4040449 | Уплотнительное кольцо | 1 |
| 33 | 4040450 | Подшипник каток | 1 |
| 34 | 4040451 | Пластина обратный | 2 |
| 35 | 4040452 | Стопорная пластина | 8 |
| 36 | 4040910 | Болт | 16 |
| 37 | 4040453 | Шайба | 16 |
| 38 | 4040454 | Проставка | 16 |
| 39 | 4040455 | Проставка | 1 |
| 40 | 4040456 | Подшипник каток | 1 |
| 41 | 4054310 | Пробка | 1 |
| 41 | 4054310 | Пробка | 1 |
| 42 | 3005647 | Кулачок | 1 |
| 43 | 4040457 | Манжета металлический | 4 |
| 44 | 4040458 | Болт с внутренним шестигранником | 2 |
| 45 | 4040459 | Болт с внутренним шестигранником | 2 |
| 46 | A810150 | Уплотнительное кольцо | 1 |
| 46 | A810150 | Уплотнительное кольцо | 1 |
| 49 | 4040460 | Пружина | 1 |
| 50 | 3005564 | Фланец | 1 |
| 51 | A810210 | Уплотнительное кольцо | 1 |
| 52 | A810230 | Уплотнительное кольцо | 1 |
| 53 | 4040461 | Пружина | 1 |
| 54 | 4040462 | Втулка | 1 |
| 55 | 4040463 | Кольцо | 1 |
| 56 | 4040464 | Регулировочная шайба | 1 |
| 57 | 4040472 | Клапан селектор | 1 |
| 57 | 4040472 | Клапан селектор | 1 |
| 57 | 4065373 | Клапан селектор | 1 |
| 57 | 4065373 | Клапан селектор | 1 |
| 62 | 94-2011 | Пробка | 2 |
| 63 | A590910 | Пружинная шайба | 6 |
| 64 | 4040465 | Болт | 6 |
| 65 | A810040 | Уплотнительное кольцо | 2 |
| 68 | 4040466 | Колпачок | 1 |
| 68 | 4040466 | Колпачок | 1 |
| 68 | 4054474 | Колпачок | 1 |
| 68 | 4054474 | Колпачок | 1 |
| 69 | 4040467 | Ограничитель | 1 |
| 69 | 4040467 | Ограничитель | 1 |
| 69 | 4054475 | Ограничитель | 1 |
| 69 | 4054475 | Ограничитель | 1 |
| 70 | 4040468 | Пружина | 1 |
| 70 | 4040468 | Пружина | 1 |
| 70 | 4054476 | Пружина | 1 |
| 70 | 4054476 | Пружина | 1 |
| 72 | 4040469 | Болт | 8 |
| 73 | 4040470 | Уплотнительное кольцо | 4 |
| 74 | 972385 | Уплотнительное кольцо | 1 |
| 75 | 4048301 | Уплотнительное кольцо | 1 |
| 75 | 4048301 | Уплотнительное кольцо | 1 |
| 76 | 4080126 | Поршень в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
