Ходовой трубопроводы — HITACHI UH20

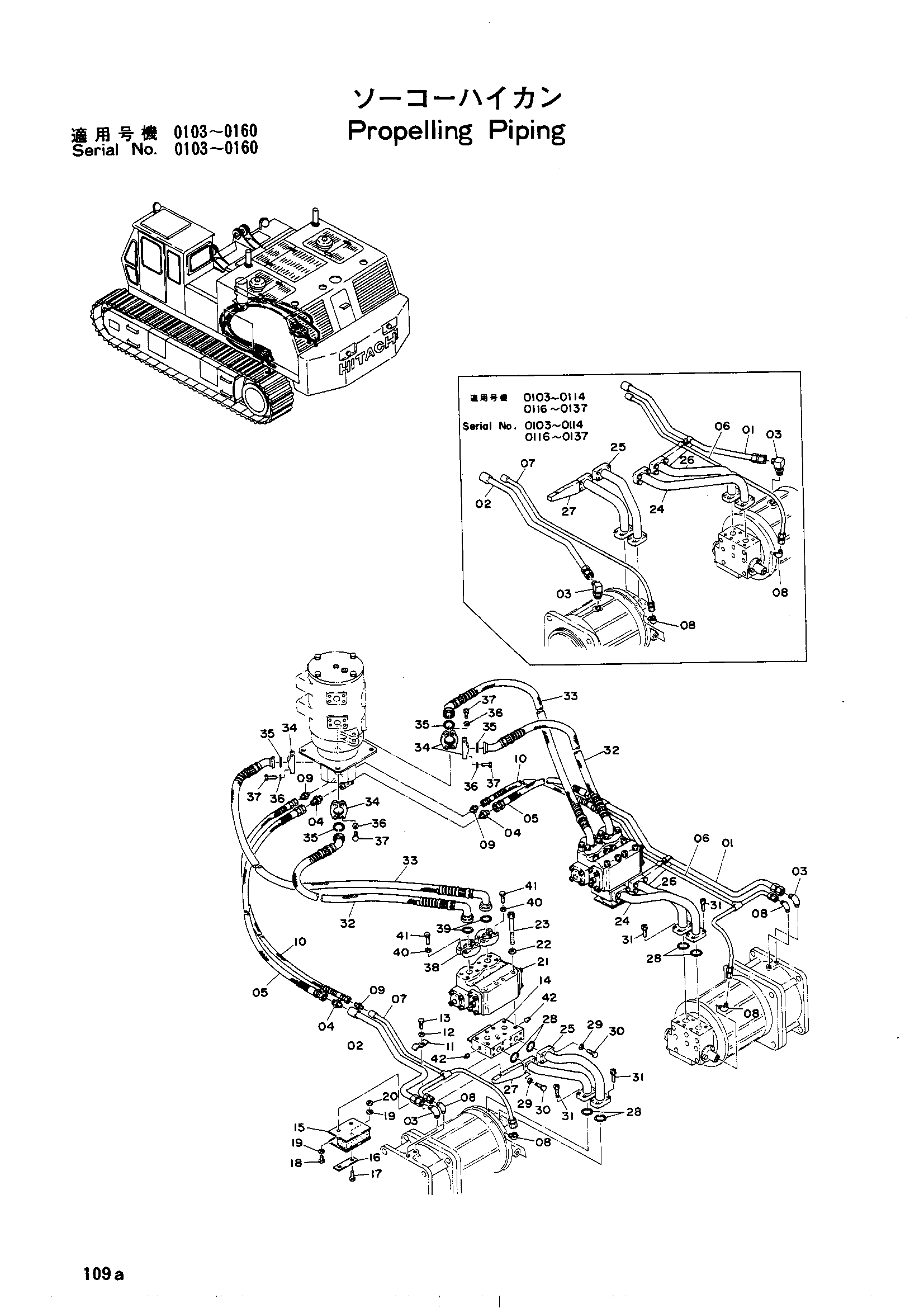

Заводская схема «Ходовой трубопроводы» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7002412 | Трубка дренажный (правый) | 1 |
| 01 | 7002412 | Трубка дренажный (правый) | 1 |
| 01 | 7501195 | Трубка дренажный (правый) | 1 |
| 01 | 7501195 | Трубка дренажный (правый) | 1 |
| 02 | 7002413 | Трубка дренажный (левый) | 1 |
| 02 | 7002413 | Трубка дренажный (левый) | 1 |
| 02 | 7501196 | Трубка дренажный (левый) | 1 |
| 02 | 7501196 | Трубка дренажный (левый) | 1 |
| 03 | 94-1403 | Угловой штуцер | 2 |
| 03 | 94-1403 | Угловой штуцер | 2 |
| 03 | 995201 | Угловой штуцер | 2 |
| 03 | 995201 | Угловой штуцер | 2 |
| 04 | 4503161 | Адаптер | 4 |
| 05 | 4503160 замена: 4053607 | Шланг | 2 |
| 05 | 4503160 замена: 4514832 | Шланг | 2 |
| 05 | 4503160 замена: 94-1303 | Шланг | 2 |
| 06 | 7002775 | Трубка пилотный (правый) | 1 |
| 06 | 7002775 | Трубка пилотный (правый) | 1 |
| 06 | 7501194 | Трубка пилотный (правый) | 1 |
| 06 | 7501194 | Трубка пилотный (правый) | 1 |
| 07 | 7002776 | Трубка пилотный (левый) | 1 |
| 07 | 7002776 | Трубка пилотный (левый) | 1 |
| 07 | 7501193 | Трубка пилотный (левый) | 1 |
| 07 | 7501193 | Трубка пилотный (левый) | 1 |
| 08 | 94-1401 | Угловой штуцер | 4 |
| 08 | 94-1401 | Угловой штуцер | 4 |
| 08 | 963162 | Адаптер | 2 |
| 08 | 963162 | Адаптер | 2 |
| 09 | 990484 | Адаптер | 4 |
| 10 | 4508756 замена: 4053615 | Резиновый шланг | 2 |
| 10 | 4508756 замена: 4054353 | Резиновый шланг | 2 |
| 10 | 4508756 замена: 94-1301 | Резиновый шланг | 2 |
| 11 | 4508734 | Хомут трубки | 2 |
| 12 | A590010 замена: A590910 | Пружинная шайба | 2 |
| 13 | M111032 | Болт | 2 |
| 14 | 7501201 | Блок | 2 |
| 15 | 3501058 | Резиновая прокладка | 2 |
| 16 | 4504245 | Стопорная пластина | 2 |
| 17 | M111236 | Болт | 4 |
| 18 | M111220 | Болт | 4 |
| 19 | A590012 замена: A590912 | Пружинная шайба | 8 |
| 20 | M501210 замена: M511210 | Гайка | 4 |
| 21 | 4508799 | Тормозной клапан | 2 |
| 22 | 4508794 | Пружинная шайба | 16 |
| 23 | M351603 | Болт с внутренним шестигранником | 16 |
| 24 | 7002408 | Трубка A (правый) | 1 |
| 24 | 7002408 | Трубка A (правый) | 1 |
| 24 | 7501199 | Трубка A (правый) | 1 |
| 24 | 7501199 | Трубка A (правый) | 1 |
| 25 | 7002409 | Трубка A (левый) | 1 |
| 25 | 7002409 | Трубка A (левый) | 1 |
| 25 | 7501200 | Трубка A (левый) | 1 |
| 25 | 7501200 | Трубка A (левый) | 1 |
| 26 | 7002410 | Трубка B (правый) | 1 |
| 26 | 7002410 | Трубка B (правый) | 1 |
| 26 | 7501197 | Трубка B (правый) | 1 |
| 26 | 7501197 | Трубка B (правый) | 1 |
| 27 | 7002411 | Трубка B (левый) | 1 |
| 27 | 7002411 | Трубка B (левый) | 1 |
| 27 | 7501198 | Трубка B (левый) | 1 |
| 27 | 7501198 | Трубка B (левый) | 1 |
| 28 | A811040 | Уплотнительное кольцо | 8 |
| 29 | A590010 замена: A590910 | Пружинная шайба | 16 |
| 30 | M111040 | Болт | 16 |
| 31 | 4513287 | Болт с внутренним шестигранником | 16 |
| 32 | 4508757 | Резиновый шланг | 2 |
| 33 | 4508758 | Резиновый шланг | 2 |
| 34 | 4508800 | Разъёмный фланец | 8 |
| 35 | 966993 | Уплотнительное кольцо | 4 |
| 36 | A590010 замена: A590910 | Пружинная шайба | 16 |
| 37 | M111036 | Болт | 16 |
| 38 | 4508801 | Фланец спилт | 8 |
| 39 | 4508805 | Уплотнительное кольцо | 4 |
| 40 | A590012 замена: A590912 | Пружинная шайба | 16 |
| 41 | M211245 | Болт | 16 |
| 42 | J75281 | Пробка масляный | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
