Гидроцилиндр рукояти <экскаватор> — HITACHI UH20

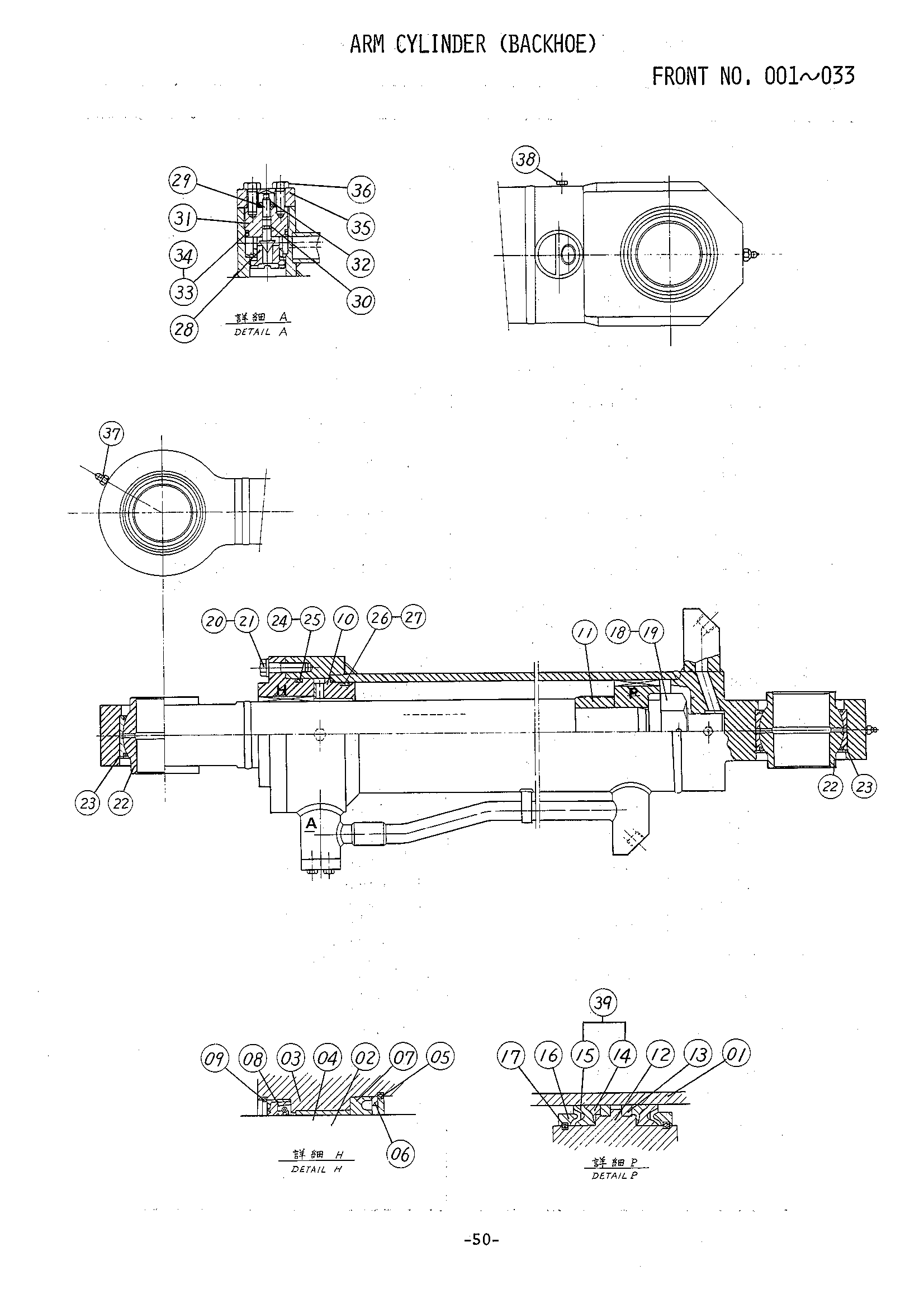

Заводская схема «Гидроцилиндр рукояти <экскаватор>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4510421 замена: 4055890 | Гидроцилиндр рукоять | 1 | |
| 4510421 замена: 4056292 | Гидроцилиндр рукоять | 1 | |
| 4510421 замена: 9704752 | Гидроцилиндр рукоять | 1 | |
| 4514778 замена: 4055890 | Гидроцилиндр рукоять | 1 | |
| 4514778 замена: 4056292 | Гидроцилиндр рукоять | 1 | |
| 4514778 замена: 9704752 | Гидроцилиндр рукоять | 1 | |
| 01 | 3004408 замена: 3004419 | Гидроцилиндр трубка | 1 |
| 01 | 3004419 | Гидроцилиндр трубка | 1 |
| 02 | 4033957 | Поршень шток | 1 |
| 03 | 4033973 | Головка блока цилиндров | 1 |
| 04 | 4505950 | Втулка | 1 |
| 05 | 4505953 | Стопорное кольцо | 1 |
| 06 | 4505952 | Манжета головка | 1 |
| 07 | 4505951 | У-ринг | 1 |
| 08 | 4505954 | Грязесъёмное кольцо | 1 |
| 09 | 4505955 | Стопорное кольцо | 1 |
| 10 | 4033974 | Проставка | 1 |
| 11 | 4505957 | Кольцо амортизатор | 1 |
| 12 | 4033981 | Поршень | 1 |
| 13 | 4033975 | Поршневое кольцо | 2 |
| 14 | 4039602 замена: 0105707 | Хеел нейлоновый | 1 |
| 15 | 4039603 замена: 0105707 | У-ринг | 1 |
| 16 | 4039604 | Держатель у-ринг | 2 |
| 17 | 4039605 | Ограничитель | 2 |
| 18 | 4505073 | Кастле гайка | 1 |
| 19 | 4039632 замена: 4061798 | Винт | 1 |
| 20 | A590022 | Пружинная шайба | 12 |
| 21 | 4039613 замена: 4039606 | Болт | 12 |
| 22 | 4039614 замена: 4055868 | Подшипник спхерикал | 2 |
| 22 | 4039614 замена: 4055890 | Подшипник спхерикал | 2 |
| 22 | 4039614 замена: 9704752 | Подшипник спхерикал | 2 |
| 23 | 4061797 | Стопорное кольцо | 2 |
| 24 | 4039609 | Уплотнительное кольцо | 1 |
| 25 | 4039610 | Опорное кольцо | 1 |
| 26 | 4039611 | Уплотнительное кольцо | 1 |
| 27 | 4039612 замена: 4061803 | Опорное кольцо | 2 |
| 28 | 4039616 | Втулка клапан | 1 |
| 29 | 4039617 | Шток клапан | 1 |
| 30 | 4505092 | Уплотнительное кольцо | 1 |
| 31 | 4039618 замена: 4039619 | Пробка клапан | 1 |
| 31 | 4039619 | Пробка клапан | 1 |
| 32 | 4505094 | Гайка | 1 |
| 33 | 953757 | Уплотнительное кольцо | 1 |
| 34 | 4039620 | Опорное кольцо | 1 |
| 35 | 4039621 | Крышка клапан | 1 |
| 36 | 4509236 | Болт | 2 |
| 37 | J75481 | Штуцер | 2 |
| 38 | 4507991 | Воздушный бреедер | 2 |
| 39 | 0105707 | У-ринг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
