Гидроцилиндр стрелы (правый)<экскаватор><погрузчик> — HITACHI UH20

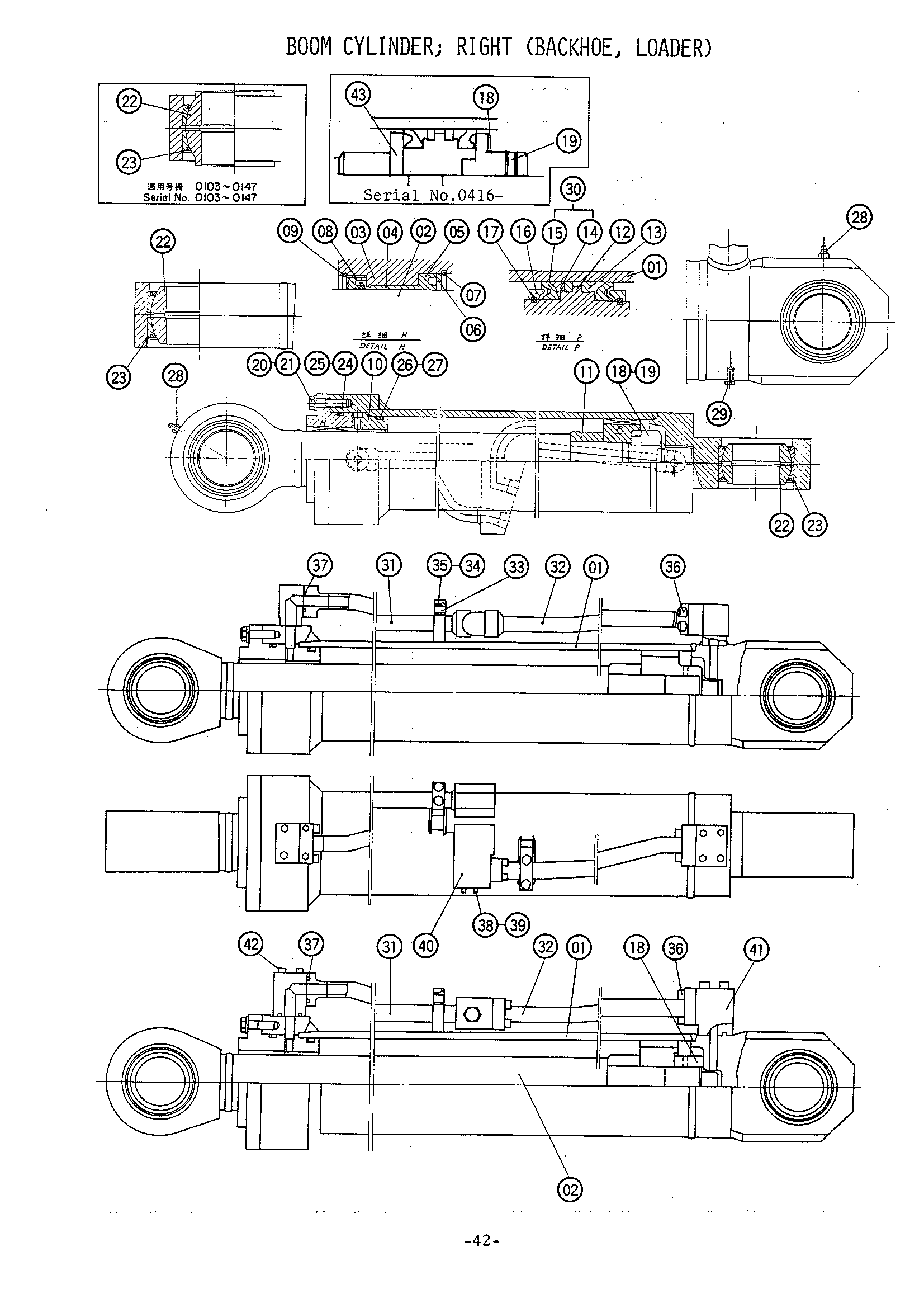

Заводская схема «Гидроцилиндр стрелы (правый)<экскаватор><погрузчик>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3015262 замена: 3017112 | Гидроцилиндр стрела(правый) | 1 | |
| 3017112 замена: 3020620 | Гидроцилиндр стрела(правый) | 1 | |
| 3020620 | Гидроцилиндр стрела(правый) | 1 | |
| 4056293 замена: 3015262 | Гидроцилиндр стрела(правый) | 1 | |
| 4510419 замена: 4055142 | Гидроцилиндр стрела(правый) | 1 | |
| 4510419 замена: 4055310 | Гидроцилиндр стрела(правый) | 1 | |
| 4510419 замена: 4055889 | Гидроцилиндр стрела(правый) | 1 | |
| 4510419 замена: 4056293 | Гидроцилиндр стрела(правый) | 1 | |
| 4510419 замена: 94-1305 | Гидроцилиндр стрела(правый) | 1 | |
| 01 | 0137501 замена: 0139210 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 0137501 замена: 0145108 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 0137501 замена: 0145302 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 0137501 замена: 0145305 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 0137501 замена: 0145901 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 0137501 замена: 0145902 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 0137501 замена: 0145903 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 0137501 замена: 0145904 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 0137501 замена: 0145905 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 0137501 замена: 0145906 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 0137501 замена: 4070049 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 0137501 замена: M341045 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 0145901 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 3004406 замена: 4045614 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 3004406 замена: 4055142 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 3004406 замена: 4055310 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 3004406 замена: 4055391 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 3004406 замена: 4055889 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 3004406 замена: 4061915 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 3004406 замена: 94-1305 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 4061915 замена: 0137501 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 4061915 замена: 0137502 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 4061915 замена: 0137503 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 4061915 замена: 0137504 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 4061915 замена: 0137505 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 4061915 замена: M111245 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 4061915 замена: M341045 | Гидроцилиндр трубка(правый) | 1 |
| 01 | 4061915 замена: Z939306 | Гидроцилиндр трубка(правый) | 1 |
| 02 | 0145902 | Поршень шток | 1 |
| 02 | 4033956 | Поршень шток | 1 |
| 02 | 4033956 | Поршень шток | 1 |
| 02 | 4033956 замена: 4061769 | Поршень шток | 1 |
| 02 | 4061769 | Поршень шток | 1 |
| 03 | 0161601 | Головка блока цилиндров | 1 |
| 03 | 4033973 | Головка блока цилиндров | 1 |
| 03 | 4091813 замена: 0161601 | Головка блока цилиндров | 1 |
| 03 | 4091813 замена: 0161602 | Головка блока цилиндров | 1 |
| 03 | 4091813 замена: 0161603 | Головка блока цилиндров | 1 |
| 04 | 4505950 | Втулка | 1 |
| 05 | 4069711 | У-ринг | 1 |
| 05 | 4505951 замена: 4069711 | У-ринг | 1 |
| 05 | 4505951 замена: 4069711 | У-ринг | 1 |
| 06 | 4505952 | Манжета головка | 1 |
| 07 | 4505953 | Стопорное кольцо | 1 |
| 08 | 0161202 | Грязесъёмное кольцо | 1 |
| 08 | 4042954 | Грязесъёмное кольцо | 1 |
| 08 | 4042954 | Грязесъёмное кольцо | 1 |
| 09 | 0161203 | Кольцо ретаинг | 1 |
| 09 | 4505955 | Стопорное кольцо | 1 |
| 10 | 4033976 | Проставка | 1 |
| 11 | 4505957 | Кольцо амортизатор | 1 |
| 12 | 0161602 | Поршень | 1 |
| 12 | 4033981 замена: 0101602 | Поршень | 1 |
| 12 | 4033981 замена: 0101603 | Поршень | 1 |
| 12 | 4033981 замена: 0101604 | Поршень | 1 |
| 13 | 4033975 | Поршневое кольцо | 2 |
| 14 | 4039602 замена: 0105707 | Нейлоновый хеел | 1 |
| 15 | 4039603 замена: 0105707 | Кольцо U | 1 |
| 16 | 4039604 | Держатель у-ринг | 2 |
| 17 | 4039605 | Ограничитель | 2 |
| 18 | 0145903 | Кастле гайка | 1 |
| 18 | 0161605 | Гайка | 1 |
| 18 | 4505073 замена: 4510842 | Кастле гайка | 1 |
| 18 | 4510842 замена: 0145903 | Кастле гайка | 1 |
| 19 | 4039632 замена: 4061765 | Винт | 1 |
| 19 | 4061765 | Винт | 1 |
| 20 | 4061805 | Пружинная шайба | 12 |
| 20 | A590922 | Пружинная шайба | 12 |
| 21 | 4039606 | Болт | 12 |
| 22 | 4039607 замена: 4055889 | Подшипник спхерикал | 2 |
| 22 | 4039607 замена: 4096297 | Подшипник спхерикал | 2 |
| 22 | 4045614 | Подшипник спхерикал | 2 |
| 22 | 4096297 | Подшипник спхерикал | 2 |
| 23 | 4045607 | Стопорное кольцо | 2 |
| 24 | 4039609 | Уплотнительное кольцо | 1 |
| 25 | 4039610 | Опорное кольцо | 1 |
| 25 | 4091811 | Опорное кольцо | 1 |
| 26 | 4039611 | Уплотнительное кольцо | 1 |
| 27 | 4039612 замена: 4061803 | Опорное кольцо | 2 |
| 27 | 4061803 | Опорное кольцо | 2 |
| 28 | J75481 | Штуцер | 2 |
| 29 | 4059391 | Воздушный бреедер | 2 |
| 29 | 4507991 | Воздушный бреедер | 2 |
| 30 | 0105707 | У-ринг | 2 |
| 30 | 0161603 | У-ринг | 2 |
| 31 | 0137502 | Трубка | 1 |
| 31 | 0145904 | Трубка | 1 |
| 32 | 0137503 | Трубка | 1 |
| 32 | 0145905 | Трубка | 1 |
| 33 | 0137504 | Держатель | 2 |
| 34 | M111245 | Болт | 4 |
| 35 | 0137505 | Шайба | 2 |
| 36 | M341045 | Болт с внутренним шестигранником | 8 |
| 36 | M341045 | Болт с внутренним шестигранником | 12 |
| 37 | 4070049 | Уплотнительное кольцо | 5 |
| 37 | Z939306 | Уплотнительное кольцо | 2 |
| 38 | 0139210 | Уплотнительное кольцо | 1 |
| 39 | 0145108 | Пробка | 1 |
| 40 | 0145906 | Соединение | 1 |
| 41 | 0145302 | Соединение | 2 |
| 42 | 0145305 | Болт с внутренним шестигранником | 8 |
| 43 | 0161604 | Держатель у-ринг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
