Кондиционер — HITACHI UH20

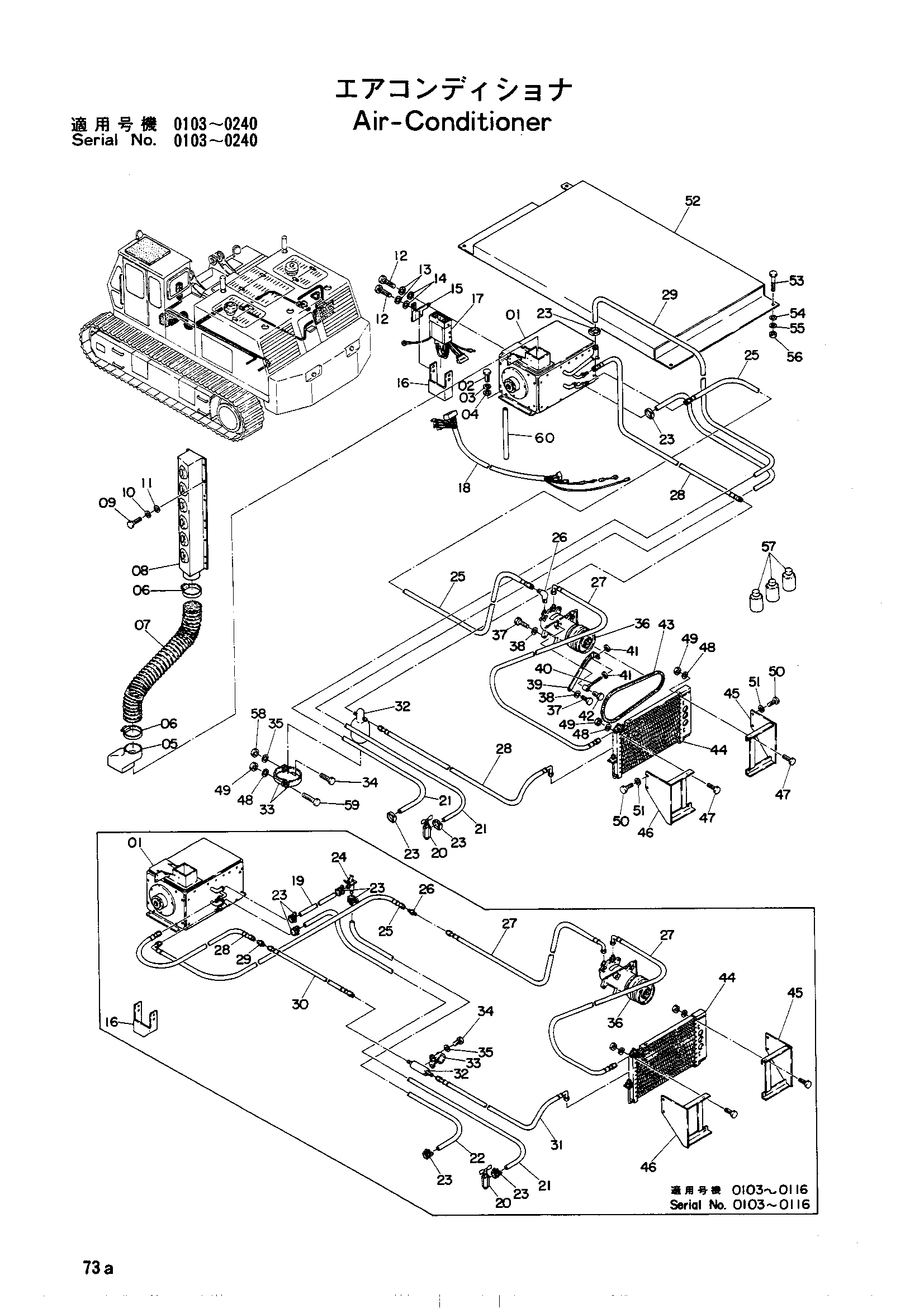

Заводская схема «Кондиционер» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4034209	Блок	1
01	4045668	Блок	1
02	M111014	Болт	4
02	M111025 замена: M111014	Болт	4
03	A590010 замена: A590910	Пружинная шайба	4
03	A590910	Пружинная шайба	4
04	A590110	Плоская шайба	4
05	4034210	Переходник	1
06	4503469	Хомут шланга	2
07	4034211	Воздуховод	1
08	4034212	Решётка	1
09	M200613	Болт	6
10	A590006 замена: A590906	Пружинная шайба	6
10	A590906	Пружинная шайба	6
11	A590106	Плоская шайба	6
12	M200515	Болт	6
13	A590005 замена: A590905	Пружинная шайба	6
13	A590905	Пружинная шайба	6
14	A590105	Плоская шайба	6
15	4034213	Кронштейн	1
16	4034214 замена: 4045669	Крышка	1
16	4045669	Крышка	1
17	4034215	Контроллер	1
18	4034216	Жгут проводов	1
19	4034217	Шланг	1
20	4507979	Клапан	1
21	4047592 замена: 4078976	Шланг	2
21	4507980	Шланг	1
22	4507981	Шланг	1
23	4017573 замена: 4507228	Зажим	4
23	487038	Хомут	6
24	4034218	Кран	1
25	4034219	Шланг	1
25	4045570	Шланг	1
26	4045670	Угловой штуцер	1
26	4514080	Адаптер	1
27	4507808	Шланг флексибле	1
27	4507808	Шланг флексибле	2
28	4034220	Шланг	1
28	4045671	Шланг	1
29	4507806	Адаптер	1
30	4514079	Шланг флексибле	1
31	4507809	Шланг флексибле	1
32	4034221	Дехйдратер	1
32	4045672 замена: 4080644	Бак ликуид	1
33	4034222	Хомут	1
33	4045673	Кронштейн	2
34	M200613	Болт	2
34	M210818	Болт	2
35	A590006 замена: A590906	Пружинная шайба	2
35	A590008 замена: A590908	Пружинная шайба	2
35	A590908	Пружинная шайба	2
36	4034223	Компрессер	1
37	M210825	Болт	3
38	A590008	Пружинная шайба	3
39	3004349	Стойка	1
40	9702881	Болт регулировочный	1
41	M581008	Гайка	2
42	M200840	Болт	1
42	M210840 замена: M200840	Болт	1
43	4514078	Ремень V	1
44	4034224	Конденсатор	1
44	4045674	Конденсатор	1
45	7002486	Кронштейн	1
45	7501744	Кронштейн	1
46	7002485	Кронштейн	1
46	7501745	Кронштейн	1
47	M200645	Болт	4
48	A590006 замена: A590906	Пружинная шайба	4
48	A590006 замена: A590906	Пружинная шайба	6
48	A590906	Пружинная шайба	6
49	M500605	Гайка	4
49	M500605	Гайка	6
50	M111025	Болт	4
51	A590010 замена: A590919	Пружинная шайба	4
51	A590910	Пружинная шайба	4
52	4062286	Крышка	1
52	4512566	Крышка	1
53	M111220	Болт	4
54	A590112	Плоская шайба	4
55	A590012 замена: A590910	Пружинная шайба	4
55	A590912	Пружинная шайба	4
56	M501210	Гайка	4
57	4507594	GAS	3
58	M500807	Гайка	2
59	M200620	Болт	2
60	4045571	Трубка винйл	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
