Наклон гидроцилиндр (левый)<погрузчик> — HITACHI UH20

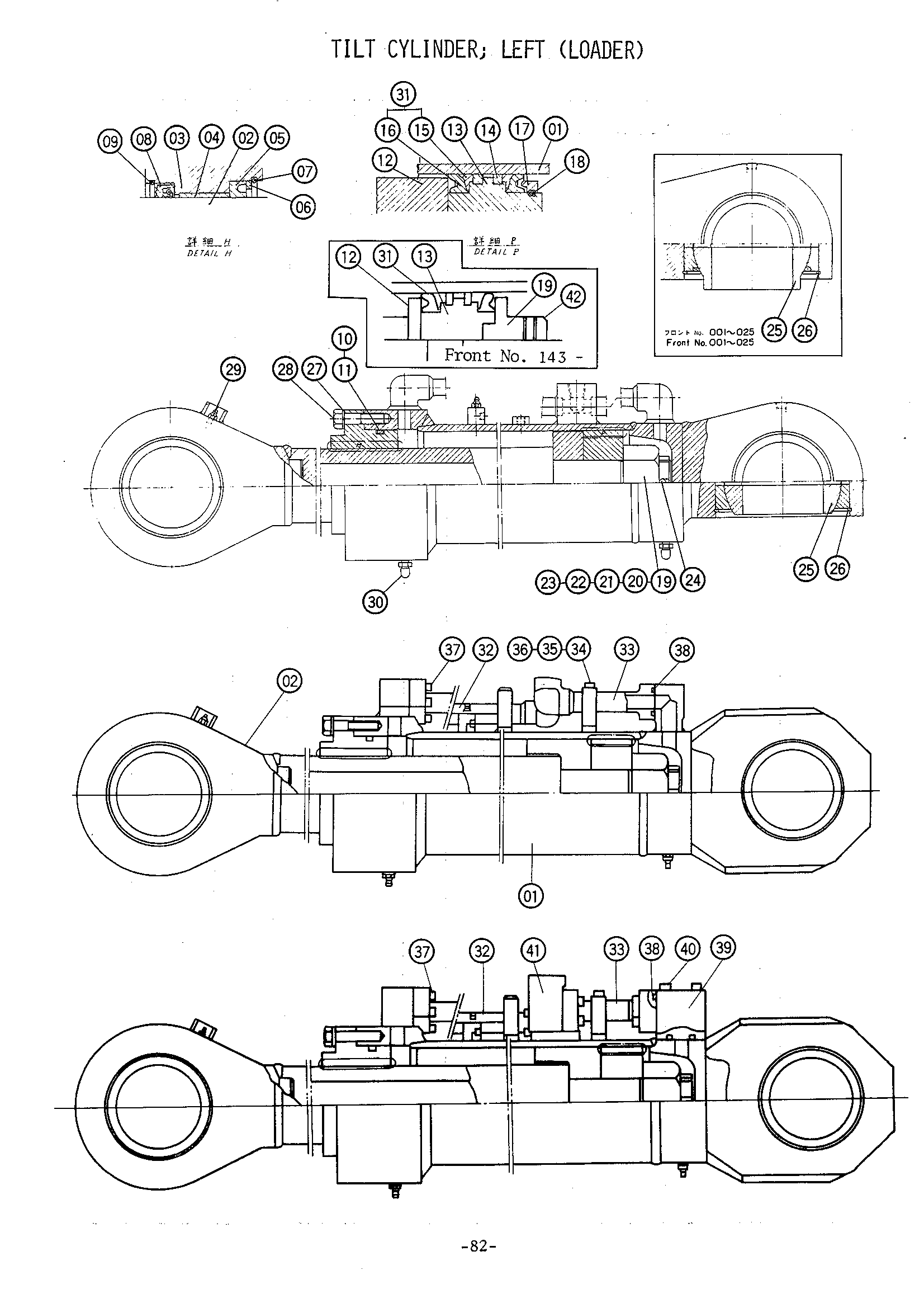

Заводская схема «Наклон гидроцилиндр (левый)<погрузчик>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3015395 замена: 3017134 | Гидроцилиндр наклон(левый) | 1 | |
| 3017134 замена: 3020624 | Гидроцилиндр наклон(левый) | 1 | |
| 3020624 | Гидроцилиндр наклон(левый) | 1 | |
| 4036781 | Гидроцилиндр наклон(левый) | 1 | |
| 4042477 замена: 4055889 | Гидроцилиндр наклон(левый) | 1 | |
| 4042477 замена: 4056289 | Гидроцилиндр наклон(левый) | 1 | |
| 4056289 замена: 3015395 | Гидроцилиндр наклон(левый) | 1 | |
| 4508829 | Гидроцилиндр наклон(левый) | 1 | |
| 01 | 0144601 замена: 0145201 | Гидроцилиндр трубка(левый) | 1 |
| 01 | 0144601 замена: 0145202 | Гидроцилиндр трубка(левый) | 1 |
| 01 | 0144601 замена: 0145203 | Гидроцилиндр трубка(левый) | 1 |
| 01 | 0144601 замена: 0145302 | Гидроцилиндр трубка(левый) | 1 |
| 01 | 0144601 замена: 0145305 | Гидроцилиндр трубка(левый) | 1 |
| 01 | 0144601 замена: 0145306 | Гидроцилиндр трубка(левый) | 1 |
| 01 | 0144601 замена: M341045 | Гидроцилиндр трубка(левый) | 1 |
| 01 | 0144601 замена: Z939306 | Гидроцилиндр трубка(левый) | 1 |
| 01 | 0145201 | Гидроцилиндр трубка(левый) | 1 |
| 01 | 3004414 замена: 4045614 | Гидроцилиндр трубка(левый) | 1 |
| 01 | 3004414 замена: 4055889 | Гидроцилиндр трубка(левый) | 1 |
| 01 | 3004414 замена: 4099005 | Гидроцилиндр трубка(левый) | 1 |
| 01 | 3009029 | Гидроцилиндр трубка(левый) | 1 |
| 01 | 4061914 замена: 0137504 | Гидроцилиндр трубка(левый) | 1 |
| 01 | 4061914 замена: 0137505 | Гидроцилиндр трубка(левый) | 1 |
| 01 | 4061914 замена: 0144601 | Гидроцилиндр трубка(левый) | 1 |
| 01 | 4061914 замена: 0144603 | Гидроцилиндр трубка(левый) | 1 |
| 01 | 4061914 замена: 0144604 | Гидроцилиндр трубка(левый) | 1 |
| 01 | 4061914 замена: M111245 | Гидроцилиндр трубка(левый) | 1 |
| 01 | 4061914 замена: M341045 | Гидроцилиндр трубка(левый) | 1 |
| 01 | 4099005 | Гидроцилиндр трубка(левый) | 0 |
| 02 | 0144602 замена: 0161507 | Шток поршня | 1 |
| 02 | 0144602 замена: 0162301 | Шток поршня | 1 |
| 02 | 0144602 замена: 0162305 | Шток поршня | 1 |
| 02 | 0144602 замена: 0162306 | Шток поршня | 1 |
| 02 | 0144602 замена: 0162307 | Шток поршня | 1 |
| 02 | 0162301 | Шток поршня | 1 |
| 02 | 4033972 замена: 4045614 | Поршень шток | 1 |
| 02 | 4033972 замена: 4055889 | Поршень шток | 1 |
| 02 | 4033972 замена: 4099007 | Поршень шток | 1 |
| 02 | 4061788 замена: 0144602 | Шток поршня | 1 |
| 02 | 4099007 | Шток поршня | 0 |
| 03 | 0162302 | Головка блока цилиндров | 1 |
| 03 | 4039634 | Головка блока цилиндров | 1 |
| 03 | 4061789 | Головка блока цилиндров | 1 |
| 03 | 4091916 замена: 0162302 | Головка блока цилиндров | 1 |
| 04 | 4505059 | Втулка | 1 |
| 04 | 4505950 | Втулка | 1 |
| 05 | 4069701 | У-ринг | 0 |
| 05 | 4069711 | У-ринг | 1 |
| 05 | 4505060 замена: 4069701 | У-ринг | 1 |
| 05 | 4505060 замена: 4069701 | У-ринг | 1 |
| 05 | 4505951 замена: 4069711 | У-ринг | 1 |
| 05 | 4505951 замена: 4069711 | У-ринг | 1 |
| 06 | 4505061 | Манжета головка | 1 |
| 06 | 4505952 | Манжета | 1 |
| 07 | 4505062 | Стопорное кольцо | 1 |
| 07 | 4505953 | Стопорное кольцо | 1 |
| 08 | 0162303 | Грязесъёмное кольцо | 1 |
| 08 | 4042954 | Грязесъёмное кольцо | 1 |
| 08 | 4505063 | Грязесъёмное кольцо | 1 |
| 08 | 4505954 | Грязесъёмное кольцо | 1 |
| 09 | 0162304 | Стопорное кольцо | 1 |
| 09 | 4505064 | Стопорное кольцо | 1 |
| 09 | 4505955 | Стопорное кольцо | 1 |
| 10 | 4039641 | Опорное кольцо | 1 |
| 10 | 4061791 | Опорное кольцо | 1 |
| 11 | 4039659 | Уплотнительное кольцо | 1 |
| 11 | 4061790 | Уплотнительное кольцо | 1 |
| 12 | 4039637 | Держатель у-ринг | 1 |
| 12 | 4039643 | Держатель у-ринг | 1 |
| 12 | 4039643 | Держатель у-ринг | 1 |
| 13 | 0162305 | Поршень | 1 |
| 13 | 4039644 | Поршень | 1 |
| 14 | 4501899 | Поршневое кольцо | 2 |
| 14 | 934281 замена: 4501899 | Поршневое кольцо | 2 |
| 15 | 4501900 замена: 934282 | Нейлоновый хеел | 2 |
| 15 | 934282 замена: 4099010 | Нейлоновый хеел | 1 |
| 16 | 4039636 замена: 4039636 | У-ринг | 1 |
| 17 | 4506141 | Держатель у-ринг | 1 |
| 18 | 4510807 | Ограничитель | 1 |
| 18 | 992631 замена: 4510807 | Ограничитель | 1 |
| 18 | 992631 замена: 4510807 | Ограничитель | 1 |
| 19 | 0161507 | Гайка | 1 |
| 19 | 4039645 | Катсле гайка | 1 |
| 20 | 4039646 | Регулировочная шайба | 1 |
| 21 | 4039647 | Регулировочная шайба | 1 |
| 22 | 4039648 | Регулировочная шайба | 1 |
| 23 | 4039649 | Регулировочная шайба | 1 |
| 23 | 4099009 | Регулировочная шайба | 1 |
| 24 | 4039650 | Шплинт | 1 |
| 25 | 4039607 замена: 4055889 | Подшипник спхерикал | 2 |
| 25 | 4039607 замена: 4096297 | Подшипник спхерикал | 2 |
| 25 | 4045614 | Подшипник спхерикал | 2 |
| 25 | 4096297 | Подшипник спхерикал | 0 |
| 26 | 4045607 | Стопорное кольцо | 2 |
| 27 | 4061792 замена: 4070029 | Пружинная шайба | 12 |
| 27 | 4070029 | Пружинная шайба | 12 |
| 27 | A590016 | Пружинная шайба | 12 |
| 28 | 4505078 | Болт | 12 |
| 28 | 4510811 | Болт | 12 |
| 29 | J75481 | Штуцер | 2 |
| 30 | 4059391 | Клапан | 2 |
| 31 | 0162306 | У-ринг | 2 |
| 31 | 4099010 | У-ринг | 2 |
| 32 | 0144603 | Трубка | 1 |
| 32 | 0145202 | Трубка | 1 |
| 33 | 0144604 | Трубка | 1 |
| 33 | 0145208 | Трубка | 1 |
| 34 | 0137504 | Держатель | 2 |
| 35 | M111245 | Болт | 4 |
| 36 | 0137505 | Стопорная шайба | 2 |
| 37 | M341045 | Болт с внутренним шестигранником | 8 |
| 37 | M341045 | Болт с внутренним шестигранником | 16 |
| 38 | Z939306 | Уплотнительное кольцо | 2 |
| 38 | Z939306 | Уплотнительное кольцо | 6 |
| 39 | 0145302 | Соединение | 2 |
| 40 | 0145305 | Болт с внутренним шестигранником | 8 |
| 41 | 0145306 | Соединение | 2 |
| 42 | 0162307 | Винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
