Масляный радиатор трубопроводы — HITACHI UH20

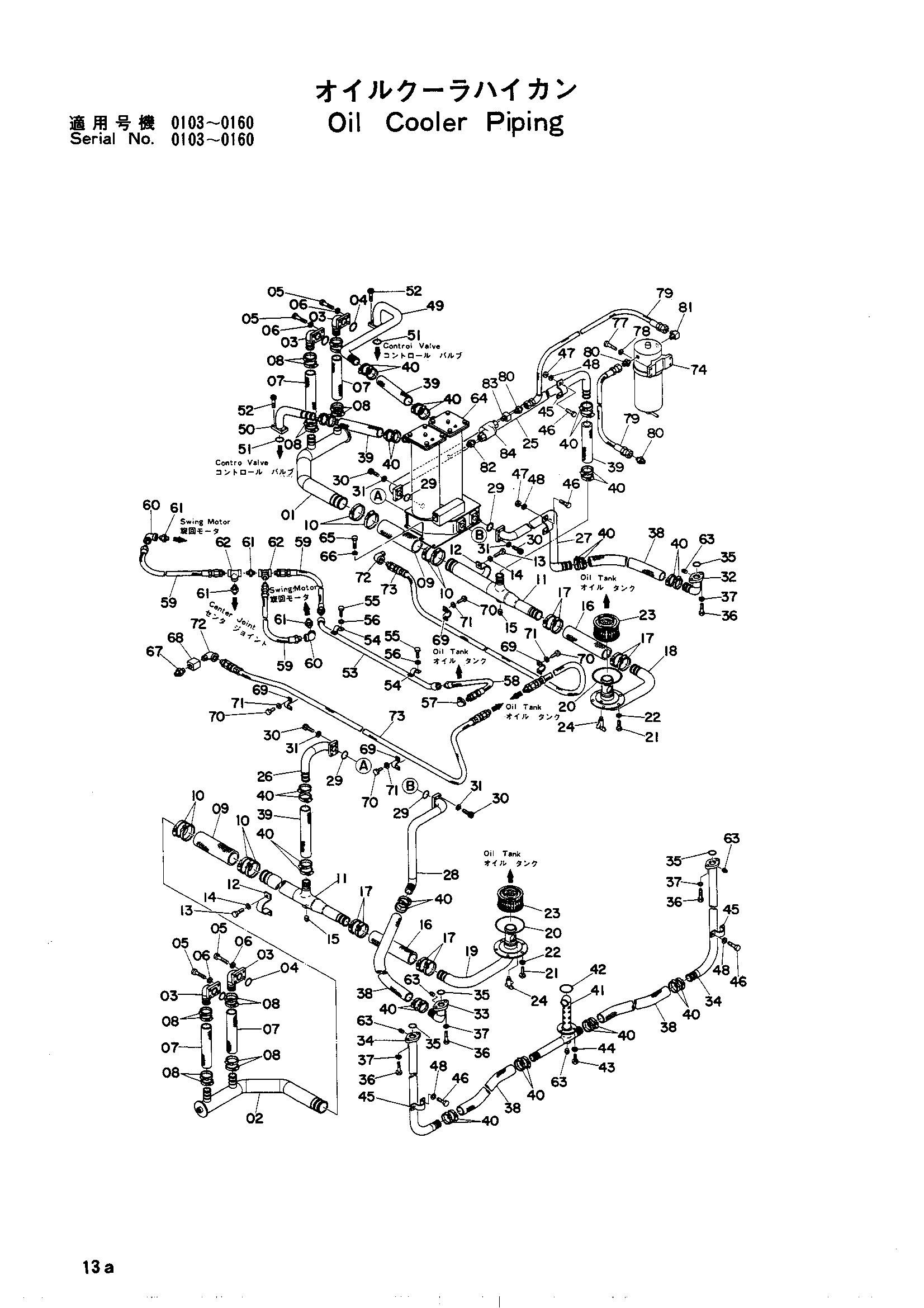

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7501474	Трубка	1
02	7501475	Трубка	1
03	8501703	Всасывающая трубка	4
04	A810055	Уплотнительное кольцо	4
05	M211240	Болт	16
06	A590012 замена: A590912	Пружинная шайба	16
07	4503452	Шланг	4
08	4504199	Хомут шланга	16
09	4501770	Шланг	2
10	4503469	Хомут шланга	8
11	7501223	Всасывающая трубка	2
12	443971	Хомут	2
13	M111225	Болт	4
14	A590012 замена: A590912	Пружинная шайба	4
15	J75283	Пробка масляный	2
16	484966	Шланг	2
17	4504491	Хомут шланга	8
18	7501224	Трубка всасывание C (правый)	1
19	7501225	Трубка всасывание C (левый)	1
20	A810170	Уплотнительное кольцо	2
21	M111025	Болт	12
22	A590010 замена: A590910	Пружинная шайба	12
23	3501403	Всасывающий фильтр	2
24	4508050	Кран	2
25	7501226	Трубка всасывание D (правый)	1
26	7501227	Трубка всасывание D (левый)	1
27	7501492	Обратная трубка	1
28	7501491	Обратная трубка	1
29	A811040	Уплотнительное кольцо	4
30	M351036	Болт с внутренним шестигранником	16
31	A590010 замена: A590910	Пружинная шайба	16
32	8003523	Трубка обратный (правый)	1
33	8003524	Трубка обратный (левый)	1
34	9800756	Обратная трубка	2
35	A811040	Уплотнительное кольцо	4
36	M111240	Болт	8
37	A590012 замена: A590912	Пружинная шайба	8
38	4512355	Резиновый шланг	4
39	4508946	Шланг	4
40	4505385	Хомут шланга	32
41	7501231	Обратная трубка	1
42	A810070	Уплотнительное кольцо	1
43	M111025 замена: A590910	Болт	3
44	A590010	Пружинная шайба	3
45	443972	Хомут	4
46	M111225	Болт	8
47	M501210	Гайка	4
48	A590012 замена: A590912	Пружинная шайба	8
49	8501380	Трубка	1
50	8501564	Трубка обратный A (левый)	1
51	A811040	Уплотнительное кольцо	2
52	4513287	Болт с внутренним шестигранником	8
53	7501264	Трубка дренажный	1
54	444755	Хомут	2
55	M111025	Болт	4
56	A590010 замена: A590910	Пружинная шайба	4
57	94-0648	Угловой штуцер	1
58	4508959 замена: 94-1303	Шланг	1
58	4508959 замена: 4054351	Шланг	1
59	4508961 замена: 94-1303	Шланг	3
59	4508961 замена: 4054350	Шланг	3
60	J70284	Угловой штуцер	2
61	J70784	Штуцер	4
62	J70484	Тройник	2
63	J75281	Пробка масляный	12
64	9402443	Фильтр в сборе	1
65	M111225	Болт	4
66	A590012 замена: A590912	Пружинная шайба	4
67	J70786	Адаптер	1
68	J70086	Разъём	1
69	4000905	Хомут трубки	4
70	M101014	Болт	8
71	A590010 замена: A590912	Пружинная шайба	8
72	94-0649	Угловой штуцер	2
73	4514775 замена: 94-1304	Шланг	2
73	4514775 замена: 4054347	Шланг	2
74	4512563	Фильтр	1
77	M111240	Болт	4
78	A590012 замена: A590912	Пружинная шайба	4
79	4512166	Шланг	2
80	4511515 замена: 94-1303	Адаптер: S	3
81	484977 замена: 94-1403	Угловой штуцер шланг	1
82	94-1903	Адаптер	1
83	4512695	Втулка	1
84	986953	Обратный клапан	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
