Гидролинии рабочего оборудования <экскаватор> — HITACHI UH20

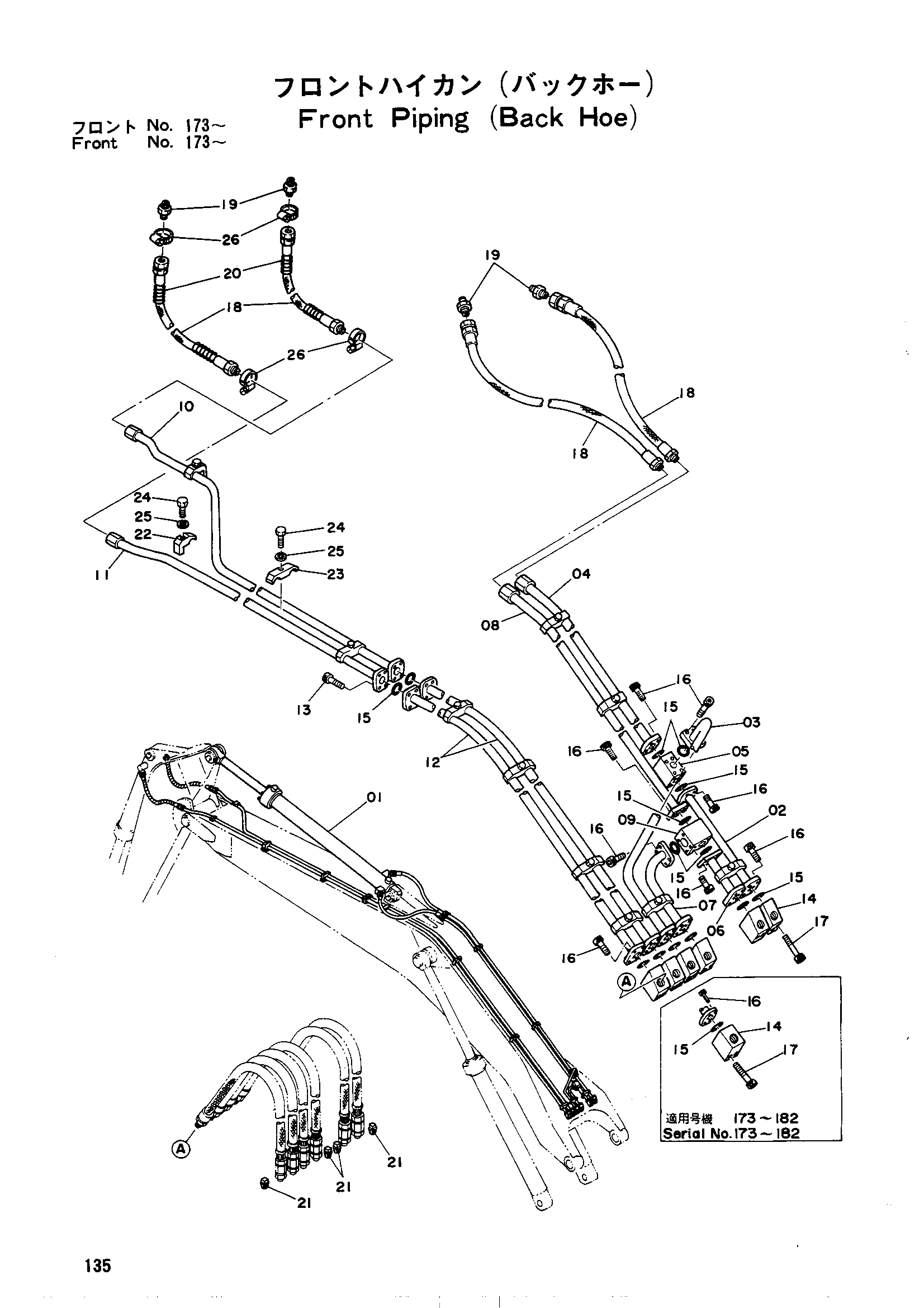

Заводская схема «Гидролинии рабочего оборудования <экскаватор>» для HITACHI UH20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3015264 замена: 3020626 | Гидроцилиндр рукоять | 1 |
| 01 | 3017114 замена: 3020626 | Гидроцилиндр рукоять | 1 |
| 01 | 3020626 | Гидроцилиндр рукоять | 1 |
| 02 | 9711437 | Трубка | 1 |
| 03 | 8017316 | Трубка | 1 |
| 04 | 8017318 | Трубка | 1 |
| 05 | 4102213 | Блок | 1 |
| 06 | 9711436 | Трубка | 1 |
| 07 | 8017315 | Трубка | 1 |
| 08 | 8017317 | Трубка | 1 |
| 09 | 4102592 | Блок | 1 |
| 10 | 8017319 | Трубка | 1 |
| 11 | 8017320 | Трубка | 1 |
| 12 | 8017321 | Трубка | 2 |
| 13 | M351240 | Болт с внутренним шестигранником | 8 |
| 14 | 4102405 | Блок | 6 |
| 14 | 4103105 | Блок | 6 |
| 15 | A811040 | Уплотнительное кольцо | 14 |
| 16 | M351236 | Болт с внутренним шестигранником | 36 |
| 17 | M351280 | Болт с внутренним шестигранником | 12 |
| 18 | 4055310 | Резиновый шланг | 4 |
| 19 | 94-1305 | Адаптер | 4 |
| 20 | 4055142 | Защитный кожух | 2 |
| 21 | 94-2026 | Пробка | 4 |
| 22 | 4053598 | Хомут | 2 |
| 23 | 4053600 | Хомут | 10 |
| 24 | M111263 | Болт | 12 |
| 25 | A590912 | Пружинная шайба | 12 |
| 26 | 4504198 | Зажим шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
