Удлинённый рукоять (4.8M) — HITACHI UH181

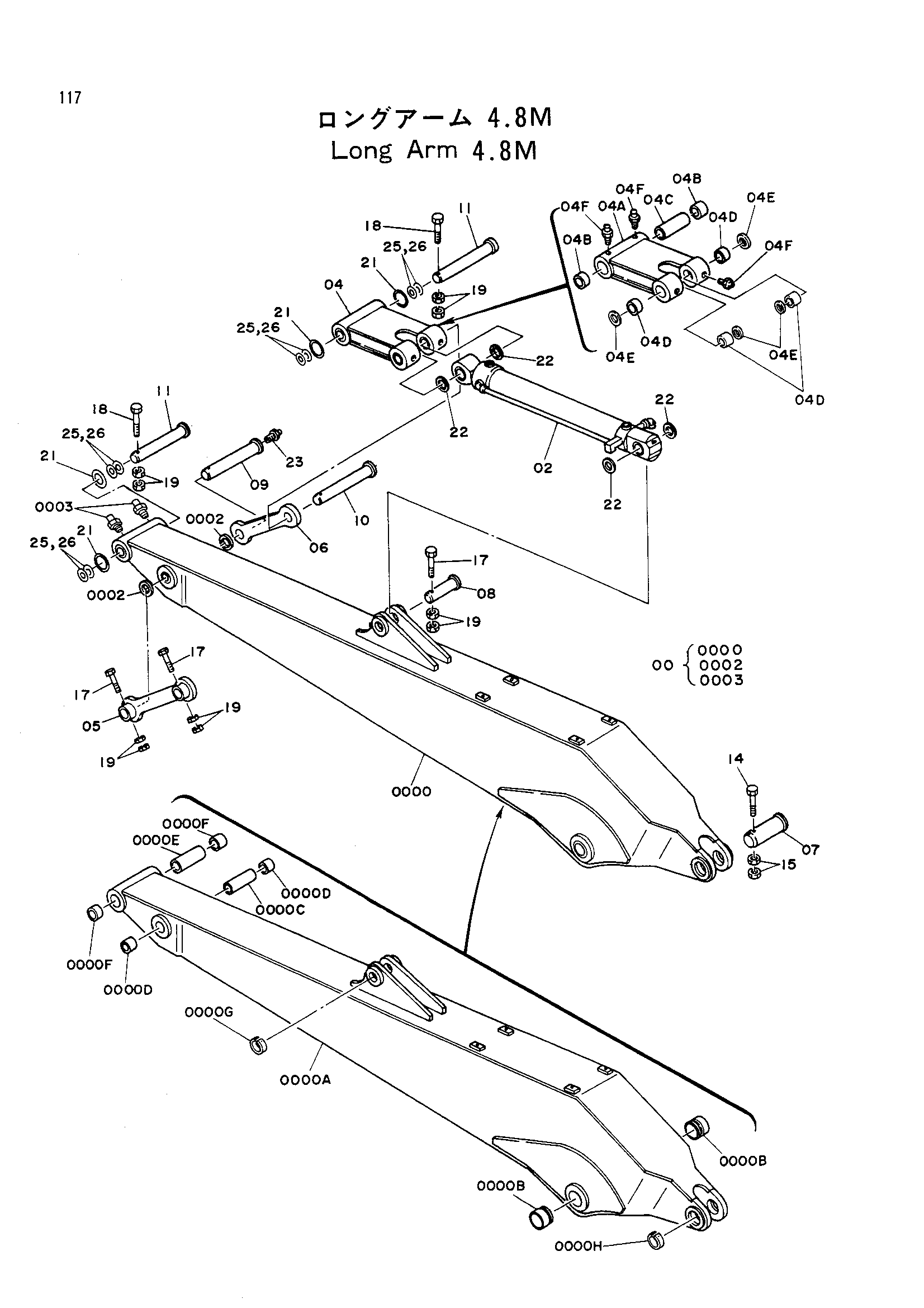

Заводская схема «Удлинённый рукоять (4.8M)» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9058592 | Рукоять | 1 |
| 0000 | 9057353 | Рукоять | 1 |
| 0000A | 6006823 | Рукоять | 1 |
| 0000B | 4085468 | Втулка | 2 |
| 0000C | 4067989 | Проставка | 1 |
| 0000D | 4067985 | Втулка | 2 |
| 0000E | 4079120 | Проставка | 1 |
| 0000F | 4123539 | Втулка | 2 |
| 0000G | 4067719 | Ограничитель | 1 |
| 0000H | 4085469 | Ограничитель | 1 |
| 0002 | 4067902 | Пылезащитное уплотнение | 2 |
| 0003 | J75481 | Штуцер | 2 |
| 02 | 3027022 | Гидроцилиндр ковша | 1 |
| 04 | 9058603 | Тяга A | 1 |
| 04A | 7010187 | Тяга | 1 |
| 04B | 4123539 | Втулка | 2 |
| 04C | 4079120 | Проставка | 1 |
| 04D | 4067986 | Втулка | 4 |
| 04E | 4067902 | Пылезащитное уплотнение | 4 |
| 04F | J75481 | Штуцер | 4 |
| 05 | 8009792 | Тяга B | 1 |
| 06 | 3010523 | Тяга B | 1 |
| 07 | 3023370 | Палец | 1 |
| 08 | 3021957 | Палец | 1 |
| 09 | 3010553 | Палец | 1 |
| 10 | 3018656 | Палец | 1 |
| 11 | 3021514 | Палец | 2 |
| 14 | M121605 | Болт | 1 |
| 15 | M511613 | Гайка | 2 |
| 17 | 4514571 | Болт | 3 |
| 18 | M122004 | Болт | 2 |
| 19 | M512016 | Гайка | 10 |
| 21 | 4089028 | Уплотнительное кольцо | 4 |
| 22 | 4067902 | Пылезащитное уплотнение | 4 |
| 23 | J75481 | Штуцер | 1 |
| 25 | 4124478 | Регулировочная шайба 1.2 | 4 |
| 26 | 4124477 | Регулировочная шайба 3.2 | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
