Отопитель — HITACHI UH181

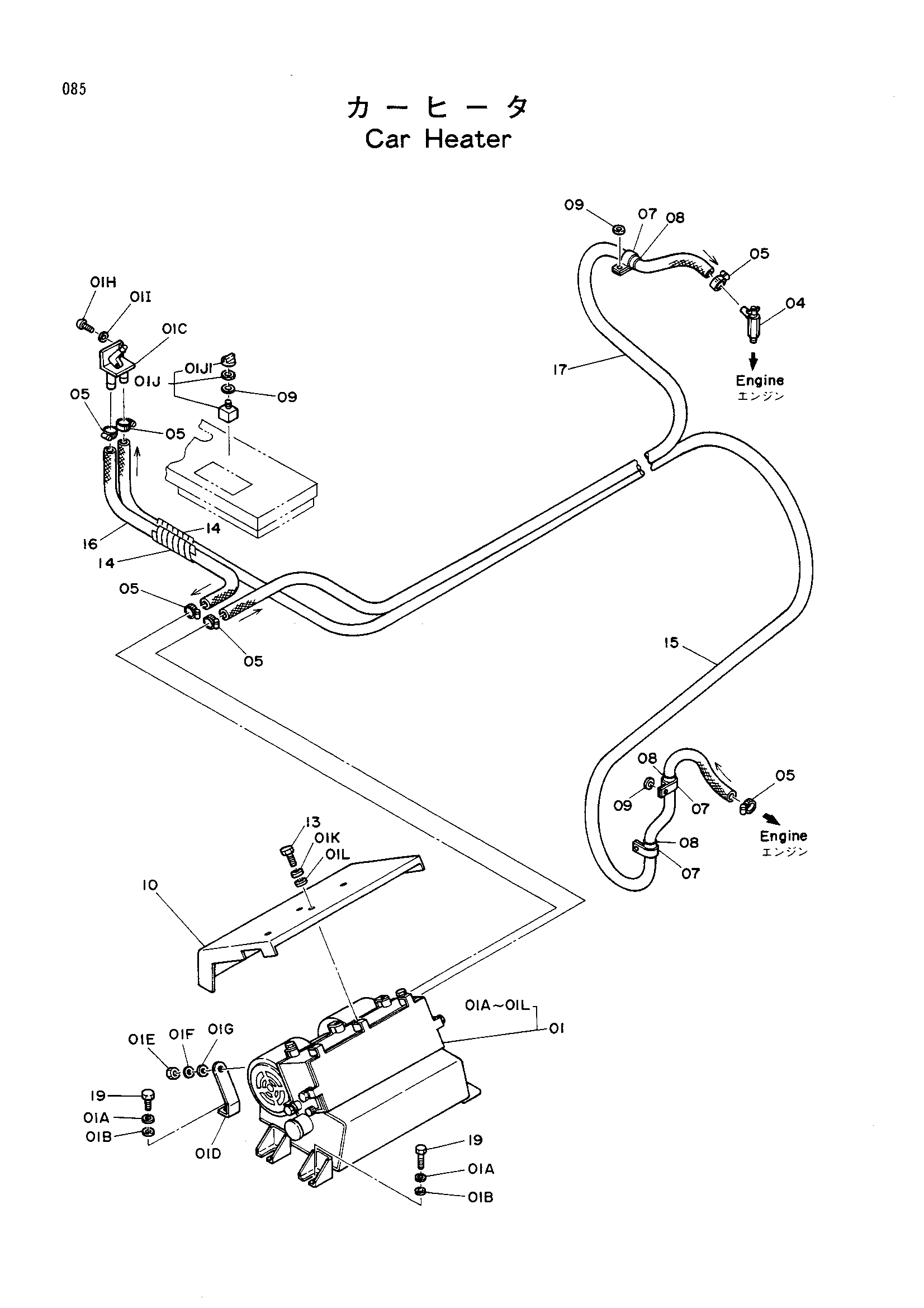

Заводская схема «Отопитель» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4133585 | Отопитель | 1 |
| 01A | A590910 | Пружинная шайба | 5 |
| 01B | A590110 | Шайба | 5 |
| 01C | 4115856 | Кран | 1 |
| 01D | 4080636 | Кронштейн | 1 |
| 01E | M500807 | Гайка | 1 |
| 01F | A590908 | Пружинная шайба | 1 |
| 01G | A590108 | Шайба | 1 |
| 01H | M430510 | Винт | 3 |
| 01I | A590905 | Пружинная шайба | 3 |
| 01J | 4110100 | Выключатель | 1 |
| 01J1 | 4184463 | Ручка | 1 |
| 01K | A590906 | Пружинная шайба | 4 |
| 01L | A590106 | Шайба | 4 |
| 04 | 4508050 | Кран | 1 |
| 05 | 4507228 | Хомут шланга | 6 |
| 07 | 4045529 | Хомут | 3 |
| 08 | 929037 | Пластина | 3 |
| 09 | A590110 | Шайба | 3 |
| 10 | 7009413 | Крышка | 1 |
| 13 | J900625 | Болт | 4 |
| 14 | 4149557 | Защитный кожух | 2 |
| 15 | 4062827 | Резиновый шланг | 1 |
| 16 | 4155259 | Резиновый шланг | 1 |
| 17 | 4155258 | Резиновый шланг | 1 |
| 19 | J901025 | Болт | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
