Гидроцилиндр рукояти — HITACHI UH181

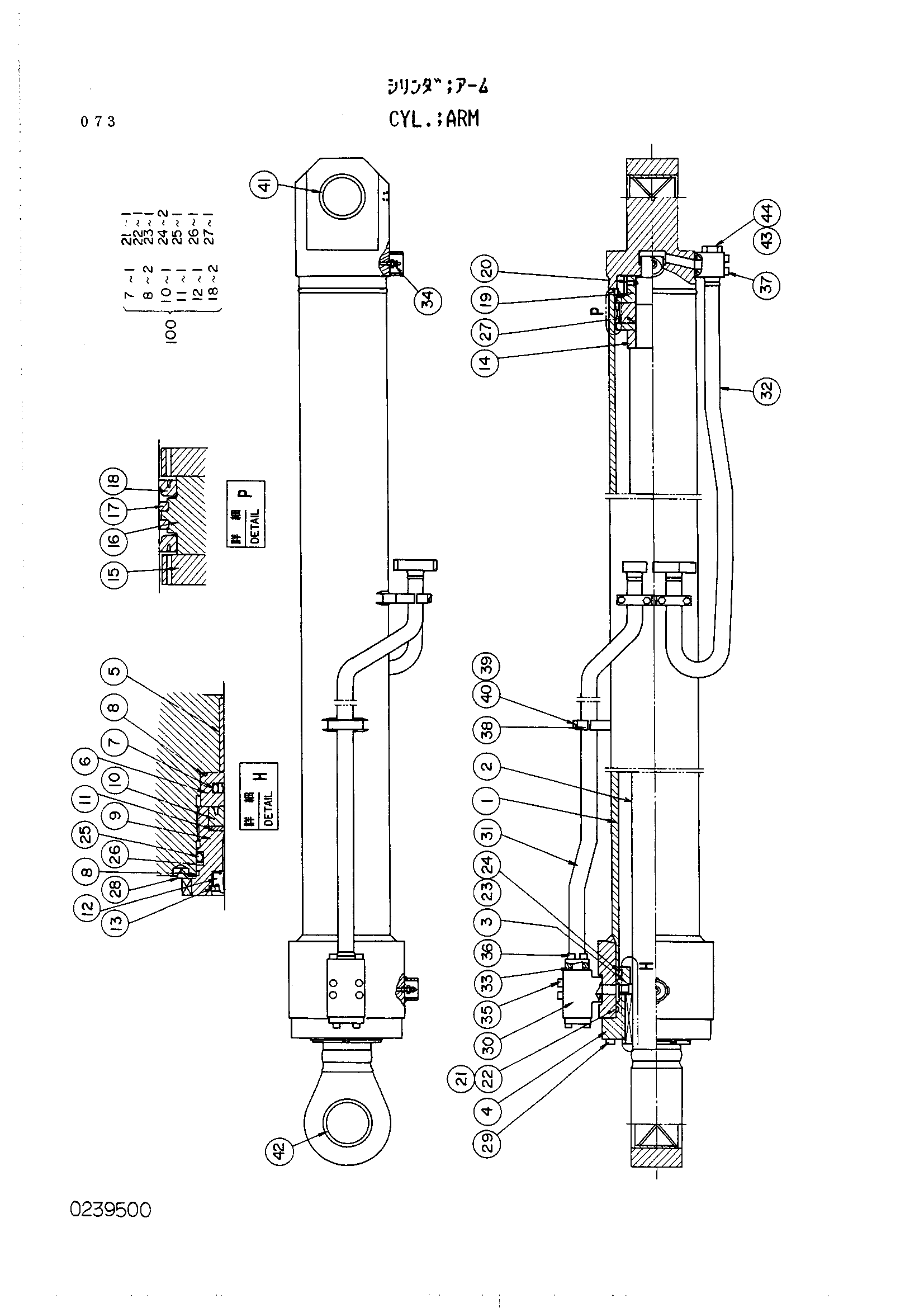

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	3027628	Гидроцилиндр рукояти	1
1	0239501	Труба гидроцилиндра	1
2	0239502	Шток поршня	1
3	0239503	Проставка	1
4	0168702	Головка гидроцилиндра	1
5	4505950	Втулка	1
6	0165902	Держатель	1
7	0165903	Уплотнительное кольцо	1
8	A811145	Уплотнительное кольцо	2
9	0165905	Держатель	1
10	4069711	Кольцо U	1
11	0133704	Опорное кольцо	1
12	0239504	Грязесъёмное кольцо	1
13	0133709	Стопорное кольцо	1
14	4094827	Кольцо амортизатор	1
15	0168704	Держатель	1
16	0150607	Поршень	1
17	4033975	Поршневое кольцо	2
18	0161603	Кольцо U	2
19	0239505	Гайка	1
20	0151111 замена: 0161804	Винт	1
21	0150609	Уплотнительное кольцо	1
22	0239506	Опорное кольцо	1
23	4140487	Уплотнительное кольцо	1
24	4061803	Опорное кольцо	2
25	4058180	Уплотнительное кольцо	1
26	0133707	Опорное кольцо	1
27	A811085	Уплотнительное кольцо	1
28	0165911	Стопорная шайба	1
29	0168705	Болт с внутренним шестигранником	12
30	0239507	Клапан слов-рету	1
31	0239508	Трубка	1
32	0239509	Трубка	1
33	955612	Уплотнительное кольцо	2
34	4059391	Клапан	2
35	0171720	Болт с внутренним шестигранником	4
36	0158883	Болт с внутренним шестигранником	4
37	0171719	Болт	4
38	0144808	Держатель	3
39	0239510	Болт	6
40	0150614 замена: 4094945	Стопорная шайба	3
41	0133101	Втулка	1
42	4094800	Втулка	1
43	0144909	Пробка	1
44	985098	Уплотнительное кольцо	1
100	4162027	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
