Гидроцилиндр стрелы (левый) — HITACHI UH181

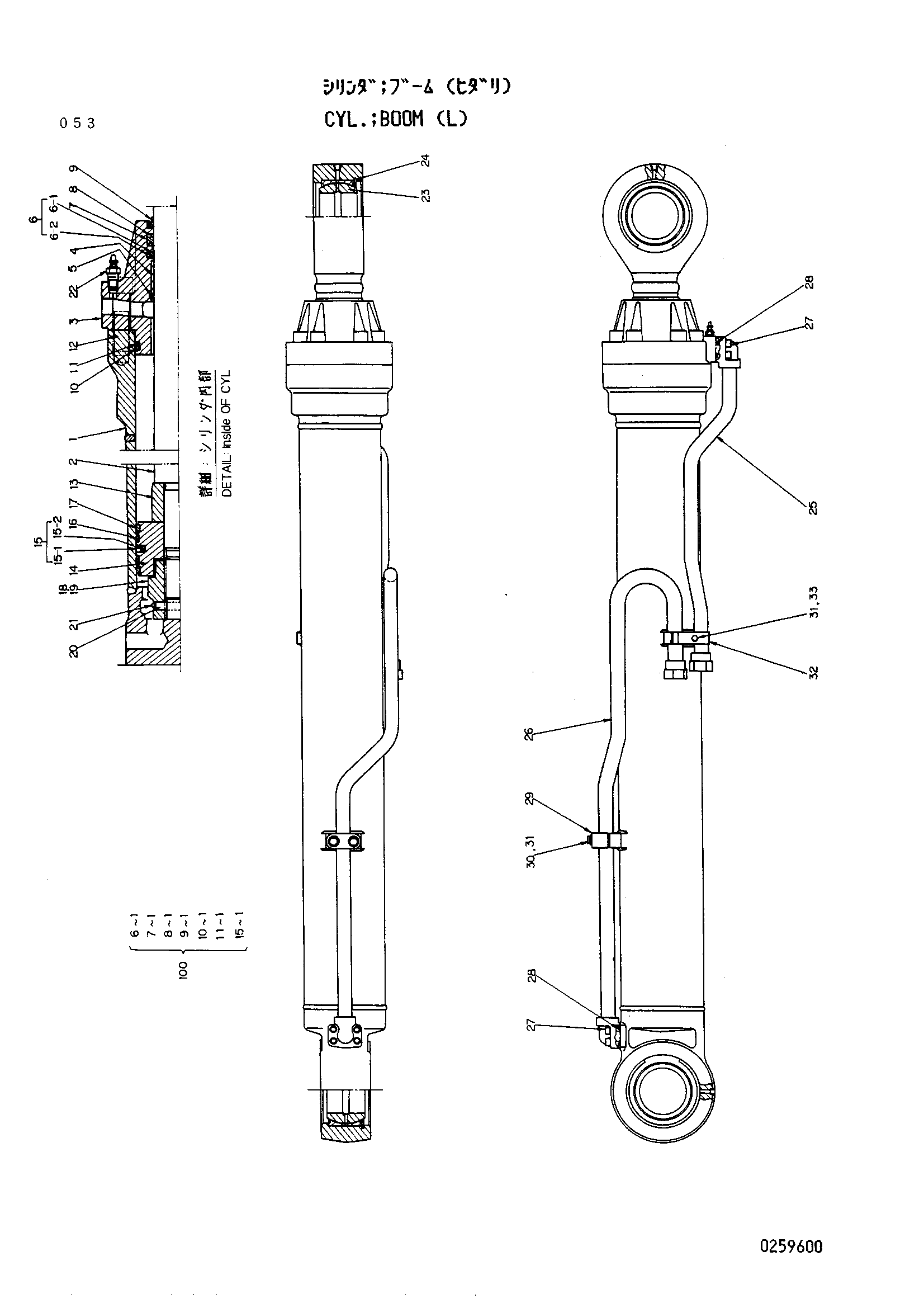

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4167617 | Гидроцилиндр стрела(левый)(54) | 1 | |
| 1 | 0259501 | Трубка гидроцилиндр | 1 |
| 2 | 0259502 | Шток поршня | 1 |
| 3 | 0259503 | Головка гидроцилиндр | 1 |
| 4 | 0237304 | Втулка | 1 |
| 5 | 0161503 | Кольцо | 1 |
| 6 | 0165702 | Уплотнительное кольцо | 1 |
| 7 | 4069701 | Кольцо U | 1 |
| 8 | 0237309 | Опорное кольцо | 1 |
| 9 | 0237310 | Кольцо | 1 |
| 10 | A811160 | Уплотнительное кольцо | 1 |
| 11 | 4170546 | Опорное кольцо | 1 |
| 12 | 0191412 | Болт | 8 |
| 13 | 0259504 | Втулка | 1 |
| 14 | 0259505 | Поршень | 1 |
| 15 | 4170547 | Уплотнительное кольцо | 1 |
| 16 | 0259306 | Направляющее кольцо | 2 |
| 17 | 0259307 | Направляющее кольцо | 2 |
| 18 | 0237211 | Регулировочная шайба | 1 |
| 19 | 0259506 | Гайка | 1 |
| 20 | 0237209 | Палец | 1 |
| 21 | 0237210 | Кольцо | 1 |
| 22 | 0237418 | Бреедер воздушный | 1 |
| 23 | 0239406 | Втулка SPH. | 2 |
| 24 | 0132804 | Стопорное кольцо | 2 |
| 25 | 0259601 | Трубка | 1 |
| 26 | 0259602 | Трубка | 1 |
| 27 | 0150616 | Болт с внутренним шестигранником | 8 |
| 28 | 984614 | Уплотнительное кольцо | 2 |
| 29 | 0237416 | Держатель | 1 |
| 30 | 0237417 | Болт | 2 |
| 31 | A590912 | Пружинная шайба | 3 |
| 32 | 0239405 | Держатель | 1 |
| 33 | 0259509 | Болт | 1 |
| 100 | 4167721 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
