Рама — HITACHI UH181

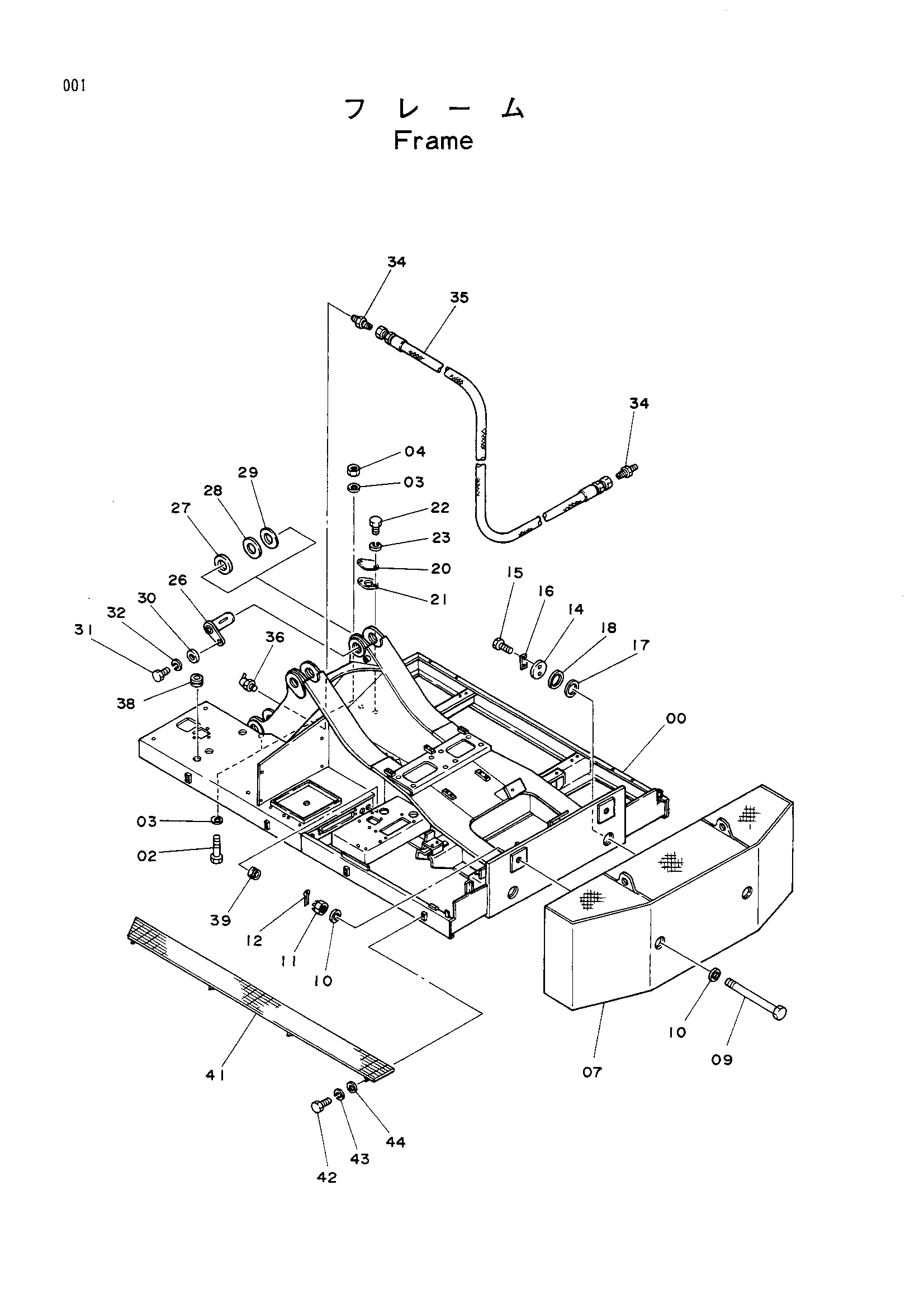

Заводская схема «Рама» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001549 | Рама основной | 1 |
| 02 | 4071405 | Болт | 39 |
| 03 | 4085857 | Шайба | 62 |
| 04 | M512734 | Гайка | 23 |
| 07 | 6006375 | Противовес | 1 |
| 09 | 4130471 | Болт | 2 |
| 10 | 4103743 | Шайба | 4 |
| 11 | 4508937 | Корончатая гайка | 2 |
| 12 | A768080 | Шплинт | 2 |
| 14 | 4070953 | Пластина | 2 |
| 15 | M212456 | Болт | 4 |
| 16 | 4070952 | Стопорная шайба | 2 |
| 17 | 4070951 | Регулировочная шайба 1.0 | 6 |
| 18 | 4071071 | Регулировочная шайба 0.5 | 2 |
| 20 | 4070948 | Крышка | 1 |
| 21 | 4070949 | Манжета | 1 |
| 22 | J901020 | Болт | 2 |
| 23 | A590110 | Пружинная шайба | 2 |
| 23 | A590910 замена: A590110 | Пружинная шайба | 2 |
| 26 | 9715657 | Палец | 4 |
| 27 | 4130468 | Пластина | 4 |
| 28 | 4101934 | Шайба 2.3 | 4 |
| 29 | 4101935 | Шайба 3.2 | 4 |
| 30 | 4040826 | Шайба | 4 |
| 31 | M112040 | Болт | 4 |
| 32 | A590920 | Пружинная шайба | 4 |
| 34 | 94-1301 | Адаптер | 2 |
| 35 | 4043584 | Нейлоновый шланг | 1 |
| 36 | J75581 | Штуцер | 1 |
| 38 | 4087462 | Резиновая втулка | 4 |
| 39 | 4509404 | Резиновая втулка | 7 |
| 41 | 7013868 | Ступень | 1 |
| 42 | J901225 | Болт | 8 |
| 43 | A590912 | Пружинная шайба | 8 |
| 44 | A590112 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
