Всасывающие трубопроводы — HITACHI UH181

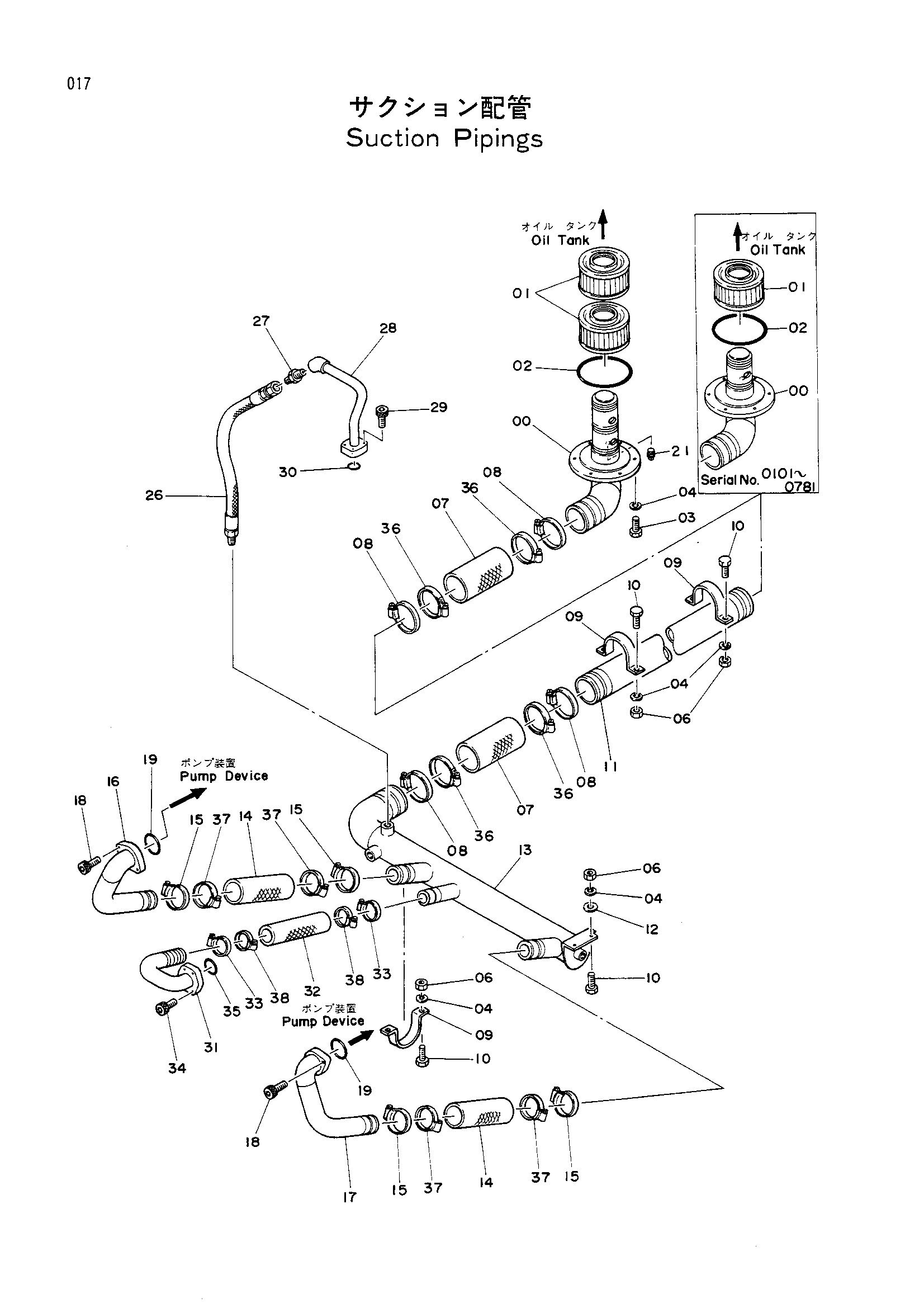

Заводская схема «Всасывающие трубопроводы» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8023465 | Трубка | 1 |
| 00 | 8035874 | Трубка | 1 |
| 01 | 3501403 | Всасывающий фильтр | 1 |
| 01 | 3501403 | Всасывающий фильтр | 2 |
| 02 | A810165 | Уплотнительное кольцо | 1 |
| 03 | M111025 | Болт | 6 |
| 04 | A590910 | Пружинная шайба | 14 |
| 06 | J950010 | Гайка | 8 |
| 07 | 4109378 | Резиновый шланг | 2 |
| 08 | 4507397 | Хомут шланга | 4 |
| 09 | 4000910 | Хомут трубки | 3 |
| 10 | J901030 | Болт | 8 |
| 11 | 4130474 замена: 9722037 | Трубка | 1 |
| 11 | 4130474 | Трубка | 1 |
| 11 | 9722037 | Трубка | 1 |
| 11 | 9722037 | Трубка | 1 |
| 12 | J217083 | Шайба | 2 |
| 13 | 7013885 | Трубка | 1 |
| 14 | 4058467 | Шланг | 2 |
| 15 | 4156850 | Хомут шланга | 4 |
| 15 | 4504491 замена: 4156850 | Хомут шланга | 4 |
| 16 | 8028667 | Трубка | 1 |
| 17 | 8028666 | Трубка | 1 |
| 18 | M341236 | Болт с внутренним шестигранником | 4 |
| 19 | A810060 | Уплотнительное кольцо | 2 |
| 21 | J75283 | Пробка | 1 |
| 26 | 4086774 | Шланг | 1 |
| 27 | 94-1304 | Адаптер | 1 |
| 28 | 8023510 | Трубка | 1 |
| 29 | 4057125 | Болт с внутренним шестигранником | 4 |
| 30 | A810035 | Уплотнительное кольцо | 1 |
| 31 | 8023563 | Трубка | 1 |
| 32 | 4003814 | Резиновый шланг | 1 |
| 33 | 4504198 | Хомут шланга | 2 |
| 34 | M341240 | Болт с внутренним шестигранником | 4 |
| 35 | A810050 | Уплотнительное кольцо | 1 |
| 36 | 4152705 | Хомут шланга | 4 |
| 36 | 4507397 | Хомут шланга | 4 |
| 37 | 4156850 | Хомут шланга | 4 |
| 37 | 4504491 | Хомут шланга | 4 |
| 38 | 4152703 | Хомут шланга | 2 |
| 38 | 4504198 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
