Двигатель — HITACHI UH181

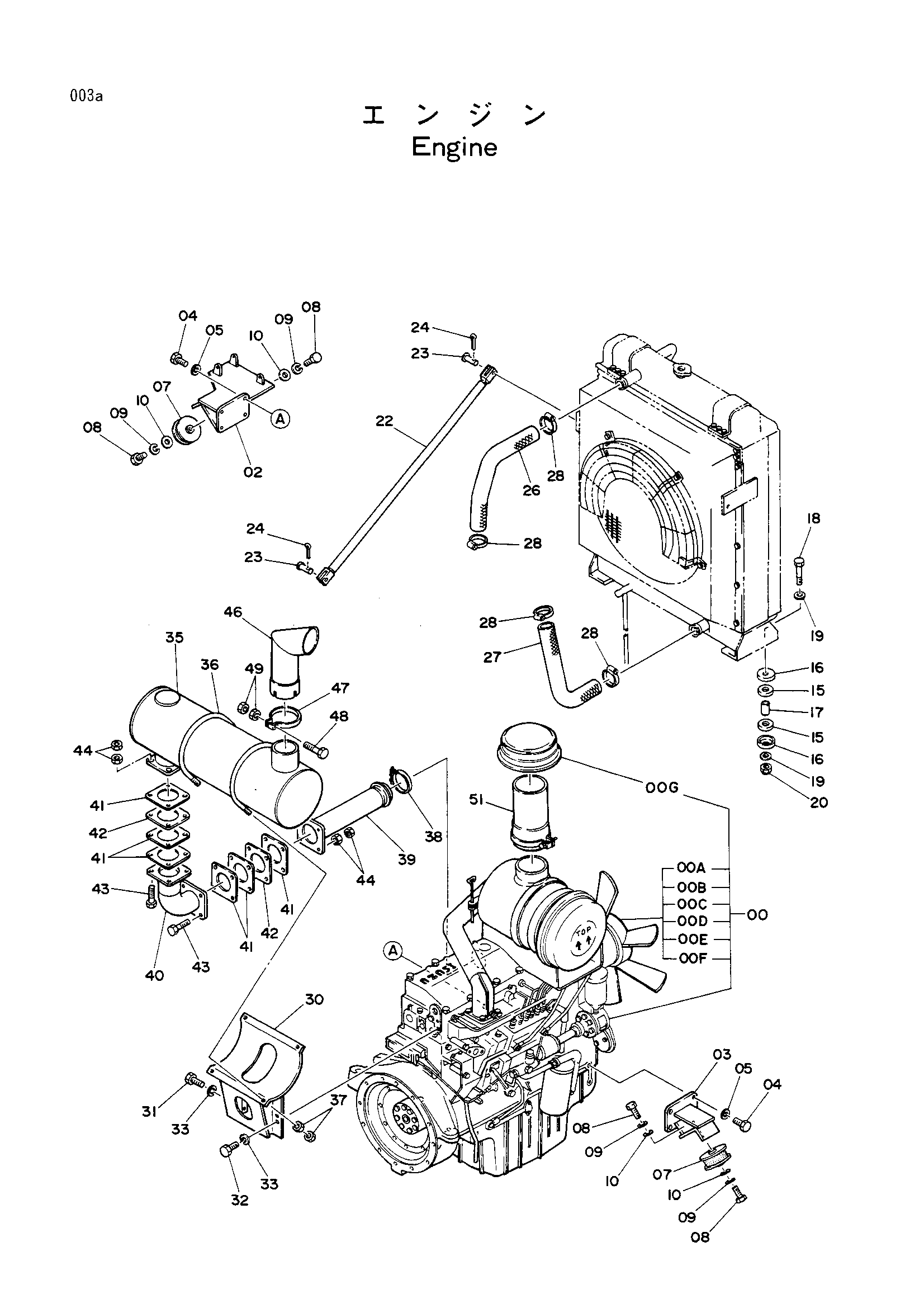

Заводская схема «Двигатель» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4130151	Двигатель	1
00	4192469	Двигатель	1
00A	4160877	Ремень вентилятор (1=3 детали)	1
00B	4146898	Элемент(воздушный фильтр наружный)	1
00C	4085788	Элемент(воздушный фильтр внутренний)	1
00D	4129906 замена: 4197563	Индикатер(воздушный фильтр)	1
00D	4197563	Индикатер(воздушный фильтр)	1
00E	4192527	Фильтр масляный(двигатель масляный)	1
00E	4505384	Элемент фильтр(двигатель масляный)	1
00F	4192631	Фильтр топливный(топливный)	1
00F	4514801	Элемент фильтр(топливный)	1
00G	4179408 замена: 4197562	Колпачок	1
00G	4197562	Колпачок	1
02	7012781	Кронштейн	1
03	8026129	Кронштейн	1
04	M211436	Болт	8
05	4056190	Шайба	8
07	489716	Резиновая прокладка	2
08	M111628	Болт	4
09	A590916	Пружинная шайба	4
10	489714	Шайба	4
15	4075750	Резиновая прокладка	8
16	4053316	Ограничитель	8
17	4035864	Проставка	4
18	M211690	Болт	4
19	A590116	Шайба	8
20	M660016	U-образная гайка	4
22	9708528	Стойка	2
23	4083854	Палец	4
24	A764025	Шплинт	4
26	4155485	Шланг	1
27	4071201	Шланг	1
28	4504491	Хомут шланга	4
30	7003991	Кронштейн	1
31	J901055	Болт	2
31	J901060	Болт	2
32	J901022	Болт	2
33	A590910	Пружинная шайба	4
35	4130050	Глушитель	1
36	4155448	U-образный болт	2
37	M520010	Гайка	8
38	4130469	Лента	1
39	8023415	Выпускная труба	1
40	8023416	Выпускная труба	1
41	D41436	Прокладка	6
42	4038550	Пластина	2
43	J901255	Болт	8
44	M520012	Гайка	16
46	8023417	Трубка	1
47	4034264	Лента	1
48	J901050	Болт	1
49	M520010	Гайка	2
51	4085786	Удлинитель	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
