Управление короб (NO.2) — HITACHI UH181

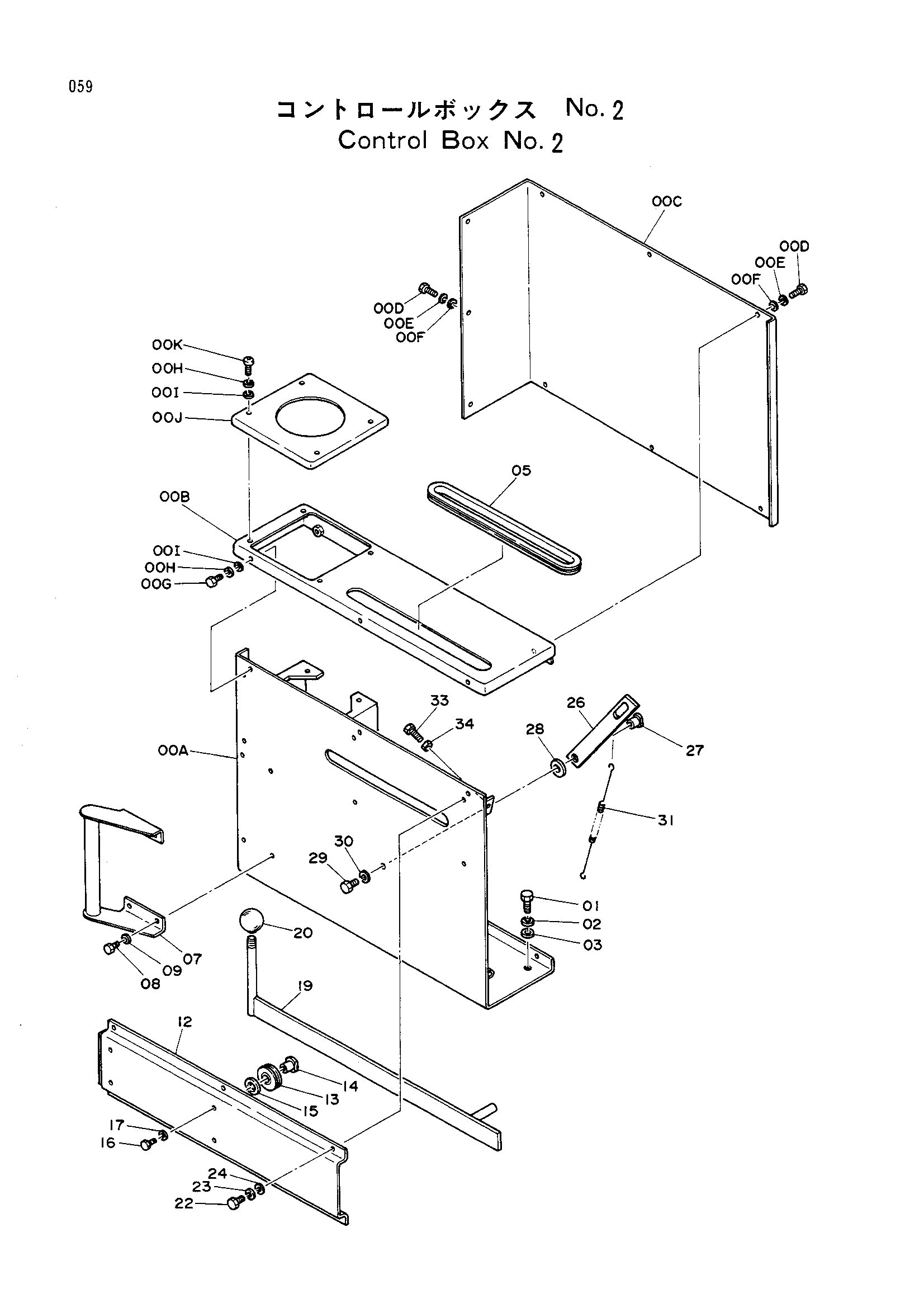

Заводская схема «Управление короб (NO.2)» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 6006383 | Стойка | 1 |
| 00A-K | 9053441 | Консоль | 1 |
| 00B | 7013851 | Панель | 1 |
| 00C | 3028750 | Крышка | 1 |
| 00D | J900612 | Болт | 9 |
| 00E | A590906 | Пружинная шайба | 9 |
| 00F | A590106 | Плоская шайба | 9 |
| 00G | J870612 | Болт | 3 |
| 00H | J251006 | Пружинная шайба | 7 |
| 00I | J250006 | Шайба | 7 |
| 00J | 3028708 | Крышка | 1 |
| 00K | J850625 | Винт | 4 |
| 01 | J901025 | Болт | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 03 | A590110 | Шайба | 4 |
| 05 | 4130682 | Резиновая втулка | 1 |
| 07 | 8028526 | Рукоятка | 1 |
| 08 | J900612 | Болт | 4 |
| 09 | A590906 | Пружинная шайба | 4 |
| 12 | 8023862 | Крышка | 1 |
| 13 | 4150562 замена: 9722924 | Шкив | 4 |
| 13 | 9722924 | Шкив | 4 |
| 14 | 4131474 | Вал шкив | 4 |
| 15 | A590112 | Шайба | 4 |
| 16 | J900616 | Болт | 4 |
| 17 | A590906 | Пружинная шайба | 4 |
| 19 | 8028523 | Рычаг | 1 |
| 20 | 4143169 | Рукоятка | 1 |
| 22 | J900610 | Болт | 6 |
| 23 | A590906 | Пружинная шайба | 6 |
| 24 | A590106 | Пружинная шайба | 6 |
| 26 | 9715823 | Тяга | 1 |
| 27 | 4131475 | Фиксатор | 1 |
| 28 | A590116 | Шайба | 1 |
| 29 | J900818 | Болт | 1 |
| 30 | A590908 | Пружинная шайба | 1 |
| 31 | 4137258 | Пружина | 1 |
| 33 | M261036 | Болт | 1 |
| 34 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
