Пилотные гидролинии (NO.3) — HITACHI UH181

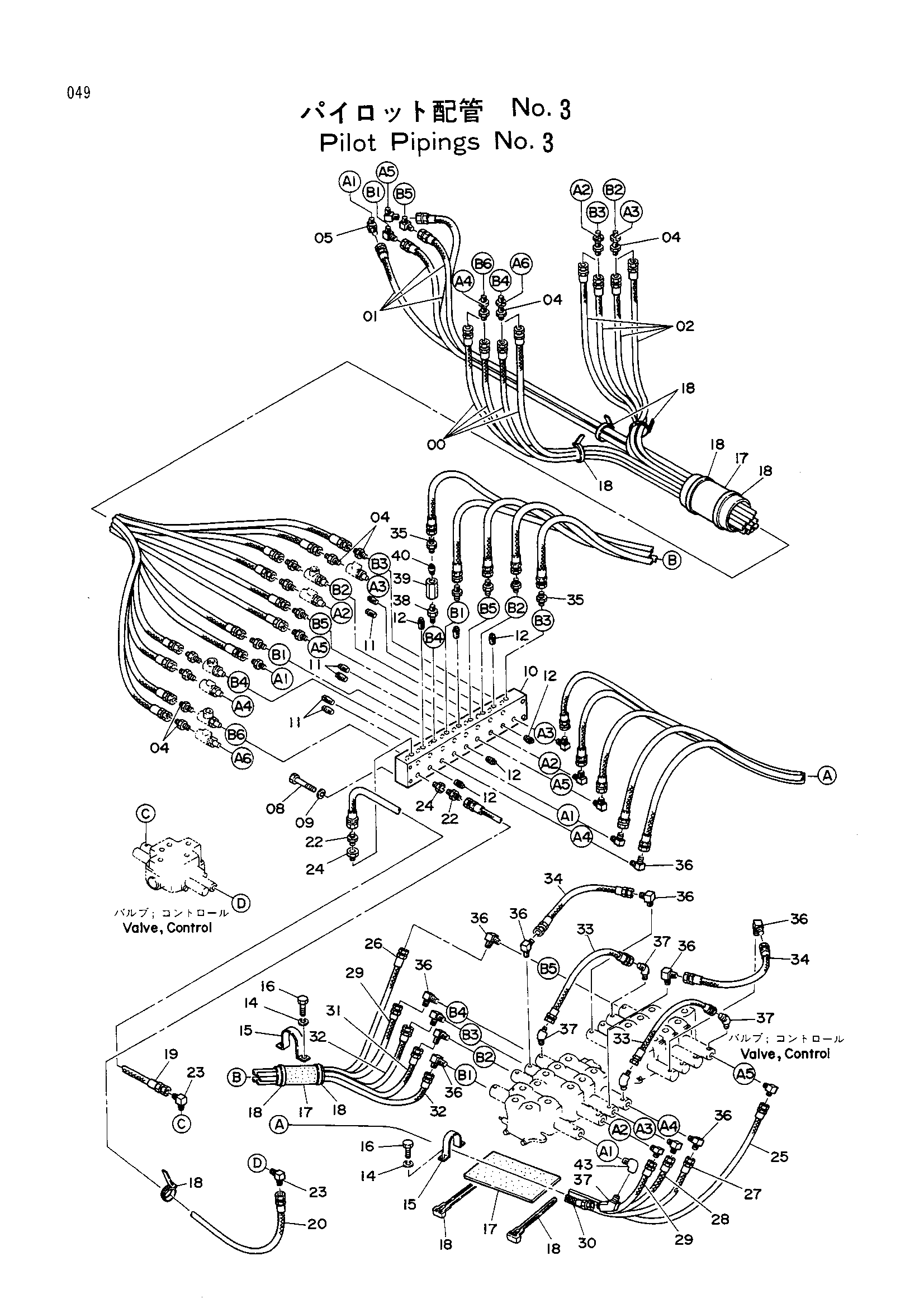

Заводская схема «Пилотные гидролинии (NO.3)» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4032705 | Нейлоновый шланг | 4 |
| 01 | 4132076 | Нейлоновый шланг | 4 |
| 02 | 4129757 | Нейлоновый шланг | 4 |
| 04 | 94-1301 | Адаптер | 20 |
| 05 | 94-1401 | Адаптер | 4 |
| 08 | J901225 | Болт | 4 |
| 09 | A590912 | Пружинная шайба | 4 |
| 10 | 2017428 | Коллектор | 1 |
| 11 | 94-2022 | Пробка | 6 |
| 12 | 94-2023 | Пробка | 6 |
| 14 | A590910 | Пружинная шайба | 4 |
| 15 | 4089557 | Хомут | 2 |
| 16 | J901014 | Болт | 4 |
| 17 | 4155962 | Резиновая прокладка | 3 |
| 18 | 4055312 | Зажим | 10 |
| 19 | 4098900 | Нейлоновый шланг | 1 |
| 20 | 4124777 | Нейлоновый шланг | 1 |
| 22 | 94-1301 | Адаптер | 2 |
| 23 | 94-1401 | Угловой штуцер | 2 |
| 24 | 94-1601 | Переходник | 2 |
| 25 | 4123228 | Нейлоновый шланг | 1 |
| 26 | 4123227 | Нейлоновый шланг | 1 |
| 27 | 4124796 | Нейлоновый шланг | 1 |
| 28 | 4131421 | Нейлоновый шланг | 1 |
| 29 | 4124802 | Нейлоновый шланг | 2 |
| 30 | 4124816 | Нейлоновый шланг | 1 |
| 31 | 4123225 | Нейлоновый шланг | 1 |
| 32 | 4125572 | Нейлоновый шланг | 2 |
| 33 | 4124815 | Нейлоновый шланг | 2 |
| 34 | 4124805 | Нейлоновый шланг | 2 |
| 35 | 94-1302 | Адаптер | 5 |
| 36 | 94-1402 | Угловой штуцер | 18 |
| 37 | 94-1502 | Угловой штуцер | 5 |
| 38 | 94-1702 | Адаптер | 1 |
| 39 | 3015132 | Клапан | 1 |
| 40 | 4154922 | Золотник | 1 |
| 43 | 94-0631 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
