Наклон гидроцилиндр <погрузчик> — HITACHI UH181

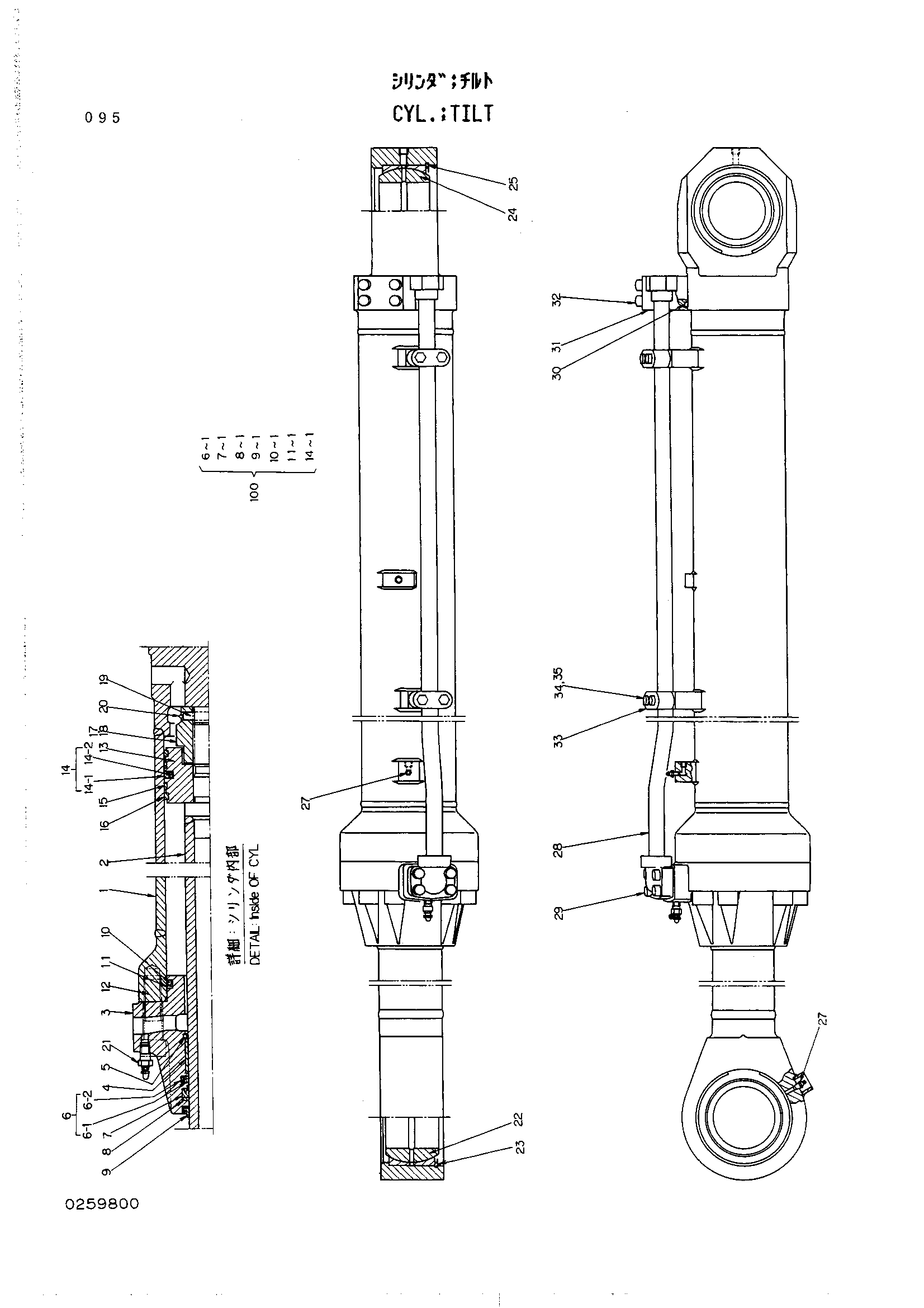

Заводская схема «Наклон гидроцилиндр <погрузчик>» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4167620 | Гидроцилиндр наклон | 1 | |
| 1 | 0259801 | Трубка гидроцилиндр | 1 |
| 2 | 0259802 | Шток гидроцилиндр | 1 |
| 3 | 0259803 | Головка гидроцилиндр | 1 |
| 4 | 0237304 | Втулка | 1 |
| 5 | 0161503 | Кольцо | 1 |
| 6 | 0165702 | Уплотнительное кольцо | 1 |
| 7 | 4069701 | Кольцо U | 1 |
| 8 | 0237309 | Опорное кольцо | 1 |
| 9 | 0237310 | Кольцо | 1 |
| 10 | A811135 | Уплотнительное кольцо | 1 |
| 11 | 4170548 | Опорное кольцо | 1 |
| 12 | 0237212 | Болт с внутренним шестигранником | 8 |
| 13 | 0224105 | Поршень | 1 |
| 14 | 0224106 | Уплотнительное кольцо | 1 |
| 15 | 0224107 | Кольцо | 2 |
| 15 | 0224107 | Направляющее кольцо | 2 |
| 16 | 0224108 | Направляющее кольцо | 2 |
| 17 | 0237107 | Регулировочная шайба | 1 |
| 18 | 0254504 | Гайка | 1 |
| 19 | 0224111 | Палец | 1 |
| 20 | 0224113 | Кольцо | 1 |
| 21 | 0237418 | Бреедер воздушный | 1 |
| 22 | 0132803 | Втулка SPH. | 1 |
| 23 | 0132804 | Стопорное кольцо | 1 |
| 24 | 4055868 | Подшипник | 1 |
| 25 | 4061797 | Стопорное кольцо | 1 |
| 27 | J75481 | Штуцер | 2 |
| 28 | 0259804 | Трубка | 1 |
| 29 | 0150616 | Болт с внутренним шестигранником | 4 |
| 30 | 984614 | Уплотнительное кольцо | 2 |
| 31 | 0213004 | Соединение | 1 |
| 32 | 0213005 | Болт с внутренним шестигранником | 4 |
| 33 | 0242610 | Держатель | 2 |
| 34 | 0242611 | Болт | 4 |
| 35 | A590910 | Пружинная шайба | 4 |
| 100 | 4167724 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
