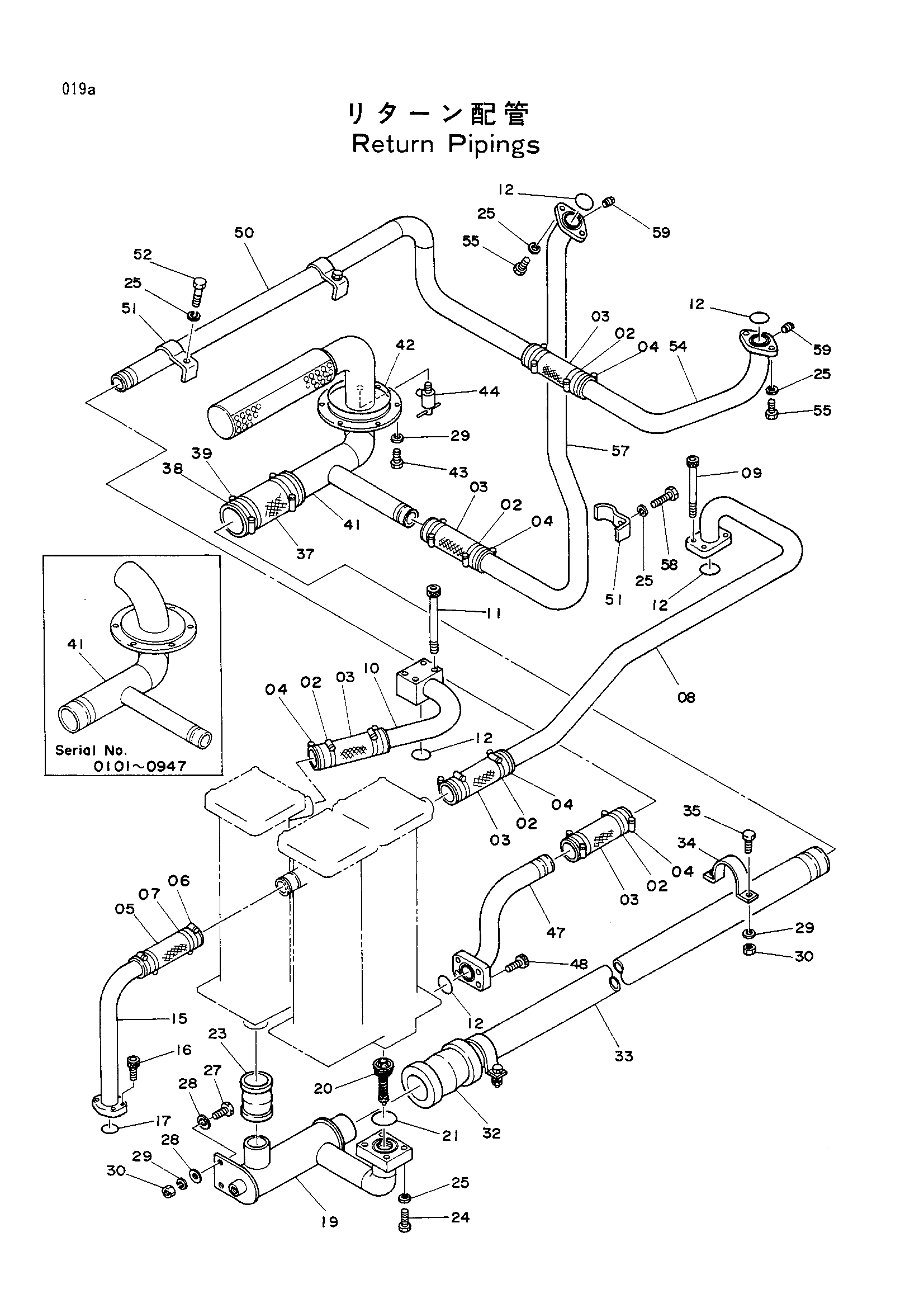

Обратные трубопроводы — HITACHI UH181

Заводская схема «Обратные трубопроводы» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4152703	Хомут шланга	10
02	4504198	Зажим шланг	10
03	4081954	Резиновый шланг	5
04	4504198	Хомут шланга	10
05	4080206	Шланг рубер	1
06	4505385	Хомут шланга	2
07	4159683	Хомут шланга	2
07	4505385	Хомут шланга	2
08	8026412	Трубка	1
09	M341404	Болт с внутренним шестигранником	4
10	8028743	Трубка	1
11	4143841	Болт с внутренним шестигранником	4
12	A810050	Уплотнительное кольцо	5
15	9715672	Трубка	1
16	M341240	Болт с внутренним шестигранником	4
17	A810040	Уплотнительное кольцо	1
19	7012773	Трубка	1
20	4108923	Клапан	1
21	A810060	Уплотнительное кольцо	1
23	4067833	Муфта	1
24	J901245	Болт	4
25	A590912	Пружинная шайба	11
27	J901035	Болт	2
28	J217083	Шайба	4
29	A590910	Пружинная шайба	12
30	J950010	Гайка	6
32	4071215	Муфта	1
33	4130424 замена: 9722038	Трубка	1
33	4130424	Трубка	1
33	9722038	Трубка	1
33	9722038	Трубка	1
34	4000909	Хомут трубки	2
35	J901028	Болт	4
37	4099119	Резиновый шланг	1
38	4503469	Хомут шланга	2
39	4152704	Хомут шланга	2
39	4503469	Хомут шланга	2
41	7018221	Трубка	1
41	8028744 замена: 7018221	Трубка	1
42	A810165	Уплотнительное кольцо	1
43	M111025	Болт	6
44	4094354	Кран	1
47	8028745	Трубка	1
48	M341236	Болт с внутренним шестигранником	4
50	8028746	Трубка	1
51	4053697	Хомут трубки	3
52	J901265	Болт	2
54	8028747	Трубка	1
55	M111240	Болт	4
57	8028748	Трубка	1
58	M111263	Болт	1
59	J75281	Пробка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
