Дренажные трубопроводы — HITACHI UH181

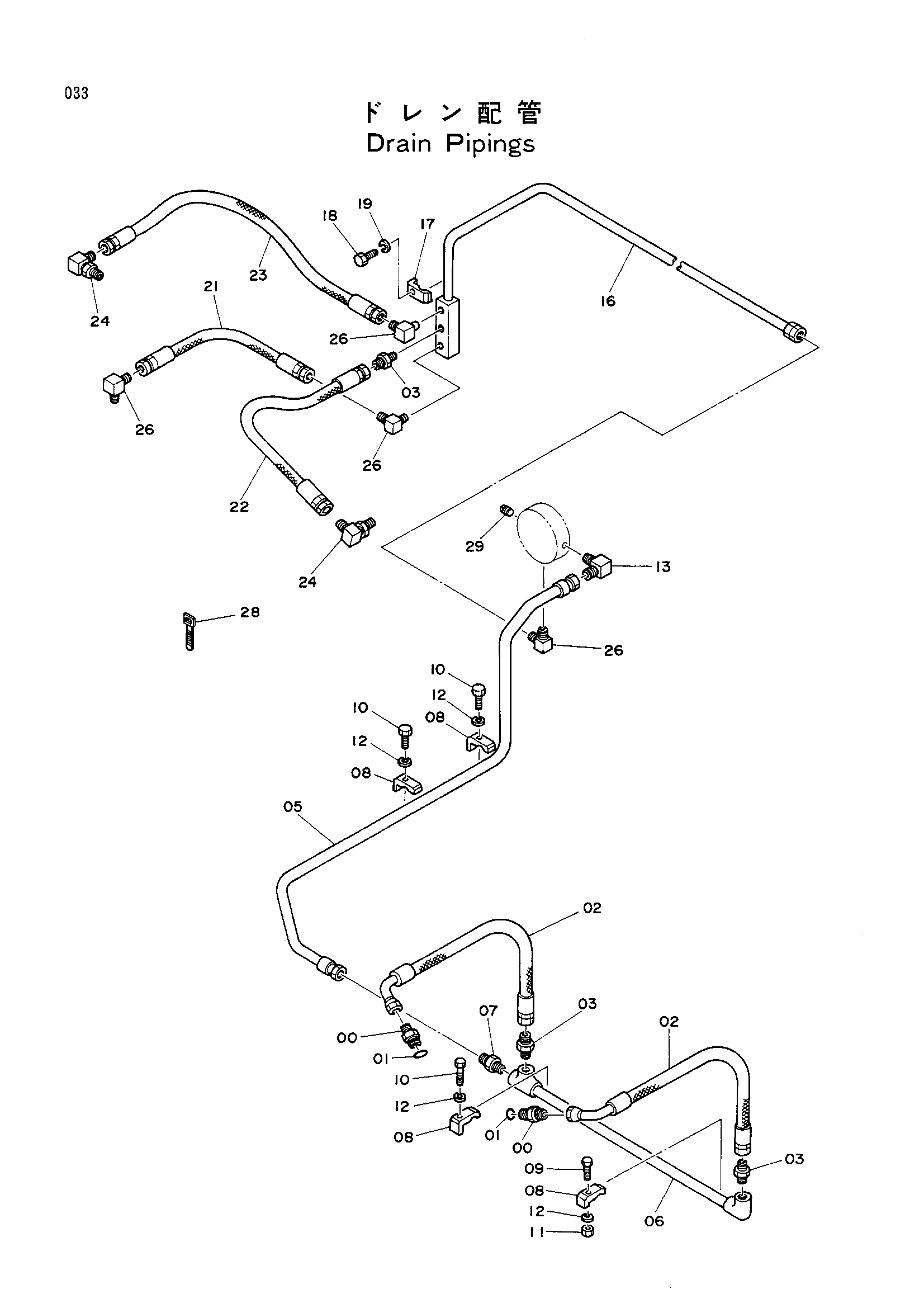

Заводская схема «Дренажные трубопроводы» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4068314 | Адаптер | 2 |
| 01 | 4506424 | Уплотнительное кольцо | 2 |
| 02 | 4131639 | Шланг | 2 |
| 03 | 94-1303 | Адаптер | 3 |
| 05 | 8027616 | Трубка | 1 |
| 06 | 8023511 | Трубка | 1 |
| 07 | 94-1304 | Адаптер | 1 |
| 08 | 4053595 | Хомут трубки | 4 |
| 09 | J901260 | Болт | 1 |
| 10 | J901255 | Болт | 3 |
| 11 | J950012 | Гайка | 1 |
| 12 | A590912 | Пружинная шайба | 4 |
| 13 | 94-1404 | Угловой штуцер | 1 |
| 16 | 8027615 | Трубка | 1 |
| 17 | 4053594 | Хомут трубки | 1 |
| 18 | J901045 | Болт | 1 |
| 19 | A590910 | Пружинная шайба | 1 |
| 21 | 4140926 | Шланг | 1 |
| 22 | 4054359 | Шланг | 1 |
| 23 | 4058693 | Шланг | 1 |
| 24 | 4113742 | Угловой штуцер | 2 |
| 26 | 94-1403 | Угловой штуцер | 4 |
| 28 | 4055312 | Ленточный зажим | 2 |
| 29 | J75282 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
