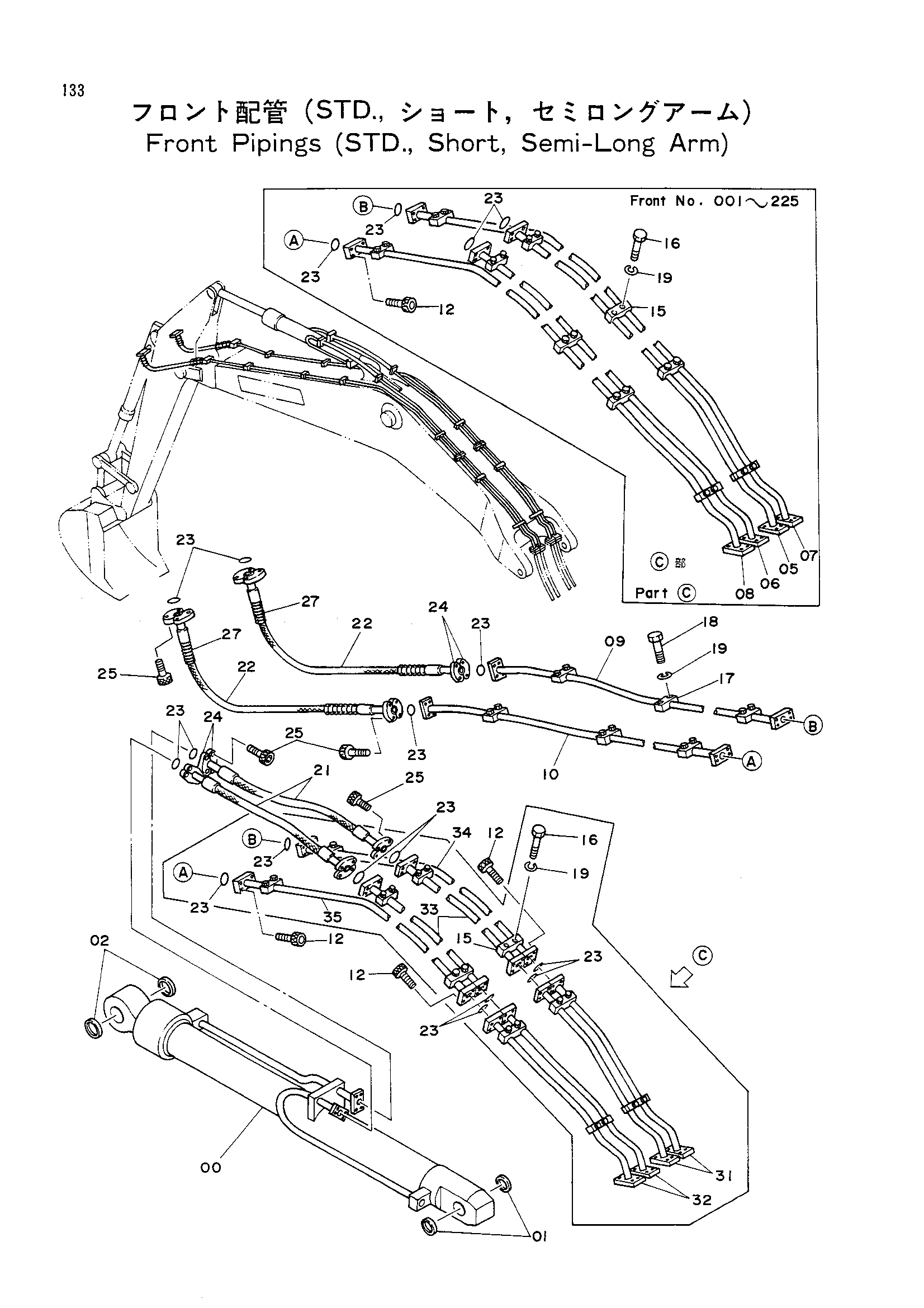

Гидролинии рабочего оборудования (STD. рукоять и укороченный рукоять и полуудлинённый рукоять — HITACHI UH181

Заводская схема «Гидролинии рабочего оборудования (STD. рукоять и укороченный рукоять и полуудлинённый рукоять» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	3027628 замена: 3031888	Гидроцилиндр рукояти	1
00	3031888	Гидроцилиндр рукоять	1
01	4074008	Пылезащитное уплотнение	2
02	4085479	Пылезащитное уплотнение	2
05	8025793	Трубка	1
06	8025794	Трубка	1
07	8025795	Трубка	1
08	8025796	Трубка	1
09	8025797	Трубка	1
09	8032342	Трубка	1
10	8025933	Трубка	1
10	8032343	Трубка	1
12	M341450	Болт с внутренним шестигранником	8
12	M341450	Болт с внутренним шестигранником	24
15	4058334	Хомут трубки	6
16	J901280	Болт	12
17	4118860	Хомут трубки	10
18	J901270	Болт	20
19	A590912	Пружинная шайба	32
21	4093398	Шланг(STD и схорт.арм)	2
21	4093398	Шланг(полуудлинённый рукоять)	2
22	4099869	Шланг(STD и схорт.арм)	2
22	4166391	Шланг(полуудлинённый рукоять)	2
23	4508805	Уплотнительное кольцо	10
23	4508805	Уплотнительное кольцо	14
24	4089703	Разъёмный фланец	16
25	M341445	Болт с внутренним шестигранником	32
27	4055104	Защита(стд.арм, укороченный рукоять)	2
27	4074027 замена: 4099984	Протектер(полуудлинённый рукоять)	2
27	4099984	Протектер(полуудлинённый рукоять)	2
31	8032337	Трубка	2
32	8032338	Трубка	2
33	8032339	Трубка	2
34	8032340	Трубка	1
35	8032341	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
