Грейфер ковш (1.0) — HITACHI UH181

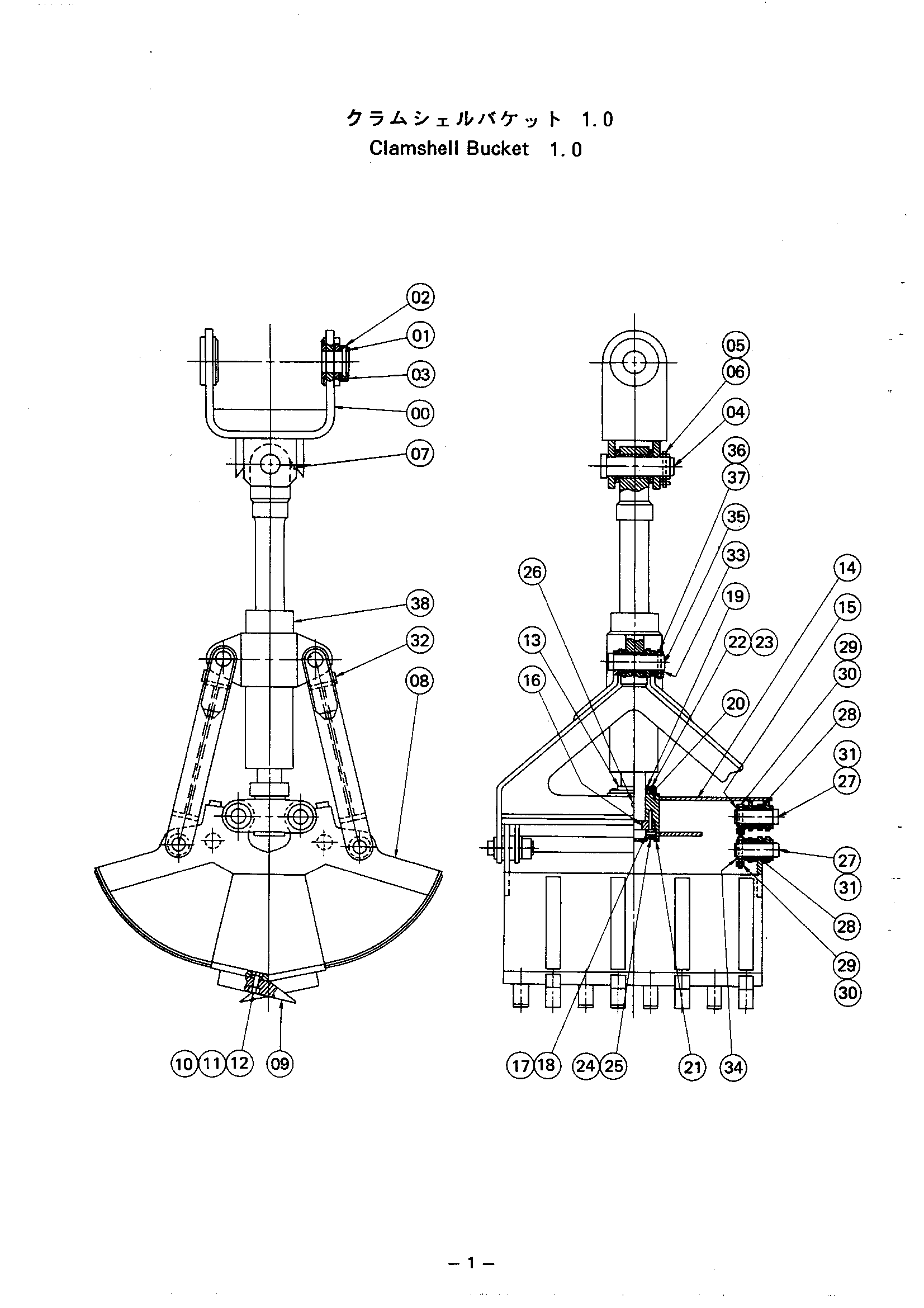

Заводская схема «Грейфер ковш (1.0)» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189206 | Кронштейн | 1 |
| 01 | 4106647 | Ограничитель | 1 |
| 02 | M121604 | Болт | 1 |
| 03 | M511613 | Гайка | 2 |
| 04 | 4189207 | Палец | 1 |
| 05 | M121604 | Болт | 1 |
| 06 | M511613 | Гайка | 2 |
| 07 | J75581 | Штуцер | 1 |
| 08 | 4189208 | Схелл | 2 |
| 09 | 4189209 | Зуб | 8 |
| 10 | 447167 | Болт | 24 |
| 11 | A590922 | Пружинная шайба | 24 |
| 12 | 452064 | Гайка | 24 |
| 13 | 4189210 | Крышка | 1 |
| 14 | 4189211 | Рама | 1 |
| 15 | 4189219 | Ограничитель | 4 |
| 16 | 4189212 | Упорная пластина | 2 |
| 17 | M121680 | Болт | 6 |
| 18 | A590916 | Пружинная шайба | 6 |
| 19 | 4085479 | Пылезащитное уплотнение | 1 |
| 20 | 955178 | Масляное уплотнение | 1 |
| 21 | 4189213 | Крышка | 1 |
| 22 | M111036 | Болт | 6 |
| 23 | A590910 | Пружинная шайба | 6 |
| 24 | M111071 | Болт | 4 |
| 25 | 449558 | Уплотнительная шайба | 4 |
| 26 | J75481 | Штуцер | 1 |
| 27 | 4189214 | Палец | 8 |
| 28 | 4128480 | Втулка | 8 |
| 29 | M121602 | Болт | 8 |
| 30 | M511613 | Гайка | 16 |
| 31 | J75481 | Штуцер | 8 |
| 32 | 4189215 | Стойка | 2 |
| 33 | 4189218 | Ограничитель | 1 |
| 34 | 4189219 | Ограничитель | 2 |
| 35 | 4189216 | Палец | 2 |
| 36 | M121602 | Болт | 2 |
| 37 | M511613 | Гайка | 4 |
| 38 | 4189217 | Гидроцилиндр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
