Гидролинии рабочего оборудования (наклон думпинг)<погрузчик> — HITACHI UH181

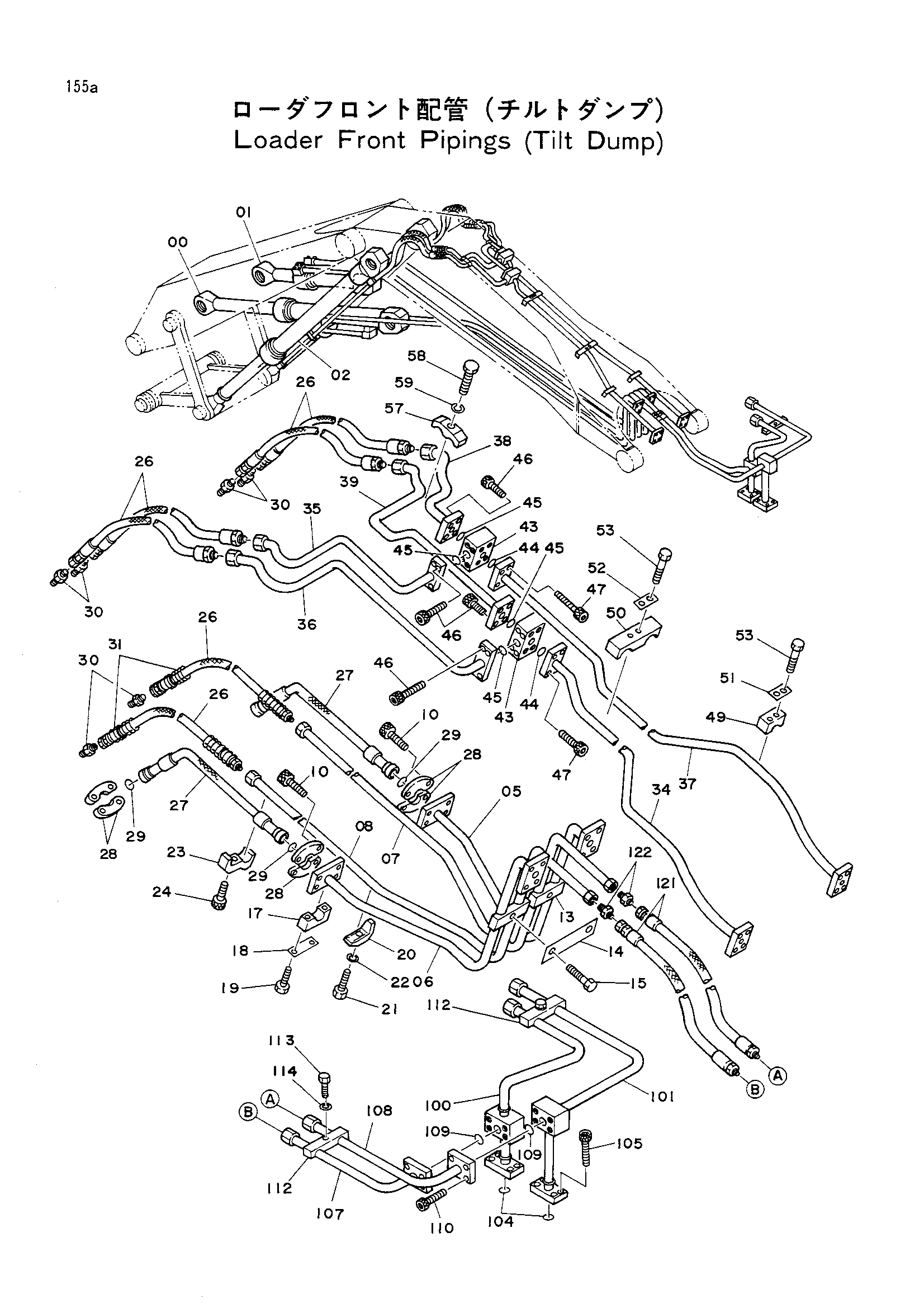

Заводская схема «Гидролинии рабочего оборудования (наклон думпинг)<погрузчик>» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3022991 замена: 4167618 | Гидроцилиндр рукояти | 1 |
| 00 | 3022991 | Гидроцилиндр рукояти | 1 |
| 00 | 3033562 | Гидроцилиндр рукояти | 1 |
| 00 | 4167618 | Гидроцилиндр рукоять | 1 |
| 00 | 4167618 | Гидроцилиндр рукоять | 1 |
| 00 | 4167618 | Гидроцилиндр рукоять | 1 |
| 01 | 3025213 | Кйл.левел | 1 |
| 02 | 3022992 замена: 4167620 | Гидроцилиндр. наклон | 2 |
| 02 | 3022992 | Гидроцилиндр. наклон | 2 |
| 02 | 4167620 | Гидроцилиндр. наклон | 2 |
| 02 | 4167620 | Гидроцилиндр. наклон | 2 |
| 02 | 4167620 | Гидроцилиндр. наклон | 2 |
| 05 | 8029924 | Трубка | 1 |
| 06 | 8029925 | Трубка | 1 |
| 07 | 8029926 | Трубка | 1 |
| 08 | 8029927 | Трубка | 1 |
| 10 | M341445 | Болт | 8 |
| 13 | 4082742 | Хомут | 2 |
| 14 | 4143778 | Стопорная шайба | 1 |
| 15 | J901670 | Болт | 2 |
| 17 | 4058347 | Хомут трубки | 4 |
| 18 | D46612 | Стопорная шайба | 4 |
| 19 | J901270 | Болт | 8 |
| 20 | 4053598 | Хомут | 4 |
| 21 | J901265 | Болт | 4 |
| 22 | A590912 | Пружинная шайба | 4 |
| 23 | 4099252 | Хомут трубки | 2 |
| 24 | M341236 | Болт с внутренним шестигранником | 2 |
| 26 | 4064949 | Шланг | 6 |
| 27 | 4055257 | Шланг | 2 |
| 28 | 4089703 | Разъёмный фланец | 8 |
| 29 | 4508805 | Уплотнительное кольцо | 4 |
| 30 | 94-1305 | Адаптер | 6 |
| 31 | 4053617 | Защитный кожух | 2 |
| 34 | 8029178 | Трубка | 1 |
| 35 | 8029175 | Трубка | 1 |
| 36 | 8029176 | Трубка | 1 |
| 37 | 8029177 | Трубка | 1 |
| 38 | 8029173 | Трубка | 1 |
| 39 | 8029174 | Трубка | 1 |
| 43 | 3029179 | Блок | 2 |
| 44 | A811040 | Уплотнительное кольцо | 2 |
| 45 | A811035 | Уплотнительное кольцо | 4 |
| 46 | M341236 | Болт с внутренним шестигранником | 16 |
| 47 | M341445 | Болт с внутренним шестигранником | 8 |
| 49 | 4058347 | Хомут трубки | 2 |
| 50 | 4058334 | Хомут трубки | 2 |
| 51 | D46612 | Стопорная шайба | 2 |
| 52 | 442687 | Стопорная пластина | 2 |
| 53 | J901275 | Болт | 8 |
| 57 | 4053599 | Хомут трубки | 2 |
| 58 | J901265 | Болт | 2 |
| 59 | A590912 | Пружинная шайба | 2 |
| 100 | 8025783 | Трубка | 1 |
| 101 | 8025787 | Трубка | 1 |
| 104 | A811035 | Уплотнительное кольцо | 4 |
| 105 | M341240 | Болт с внутренним шестигранником | 8 |
| 107 | 8025784 | Трубка | 1 |
| 108 | 8025785 | Трубка | 1 |
| 109 | A811040 | Уплотнительное кольцо | 2 |
| 110 | M351236 | Болт с внутренним шестигранником | 8 |
| 112 | 4053599 | Хомут трубки | 2 |
| 113 | J901265 | Болт | 2 |
| 114 | A590912 | Пружинная шайба | 2 |
| 121 | 4054383 | Шланг | 2 |
| 122 | 94-1305 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
