Крышка (NO.1) — HITACHI UH181

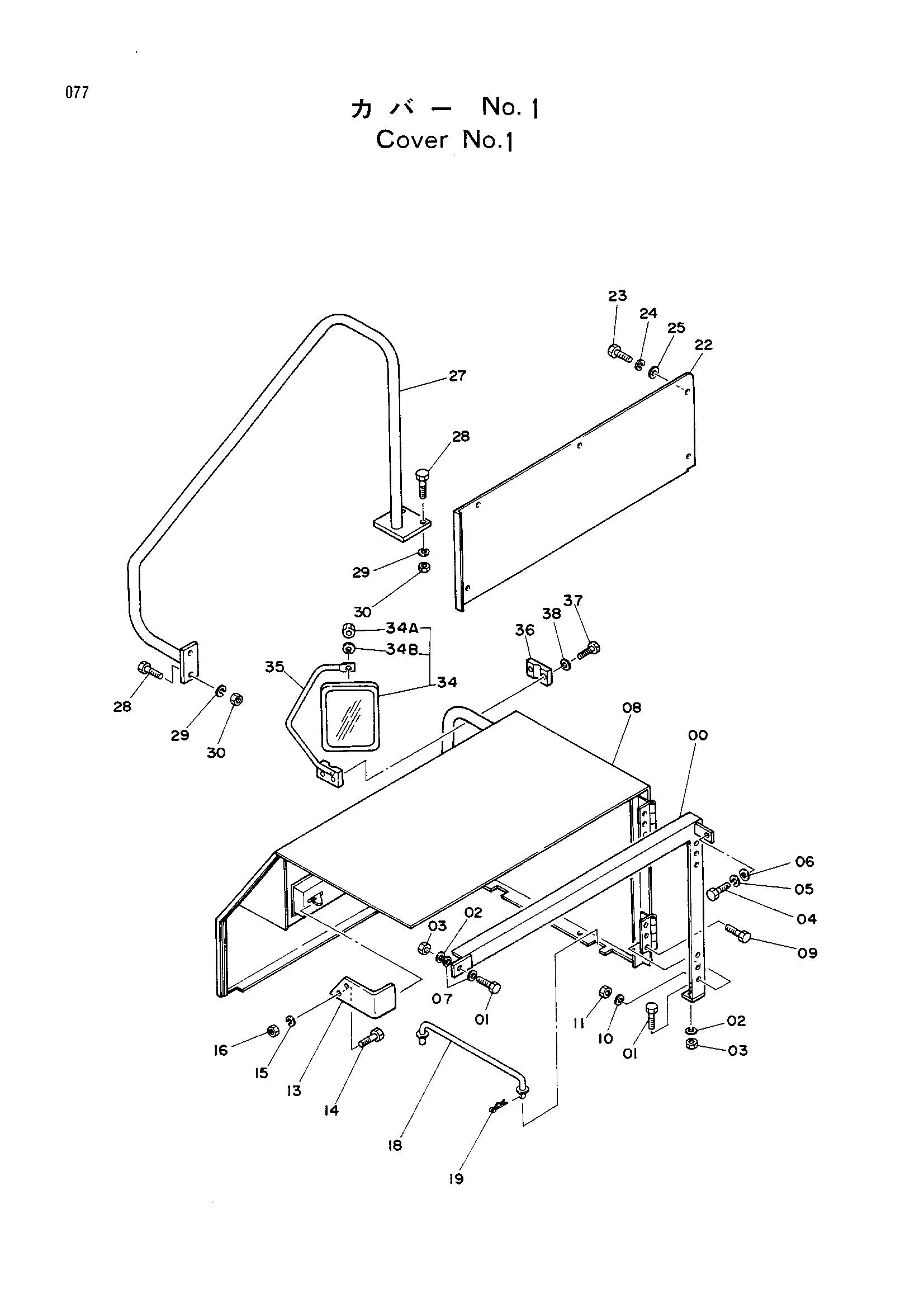

Заводская схема «Крышка (NO.1)» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7011440 | Опора | 1 |
| 01 | J901232 | Болт | 2 |
| 02 | A590912 | Пружинная шайба | 2 |
| 03 | J950012 | Гайка | 2 |
| 04 | J901025 | Болт | 1 |
| 05 | A590910 | Пружинная шайба | 1 |
| 06 | J217083 | Шайба | 1 |
| 07 | A590112 | Плоская шайба | 2 |
| 07 | A590112 | Плоская шайба | 2 |
| 08 | 6005232 замена: 6007843 | Крышка | 1 |
| 08 | 6007843 | Крышка | 1 |
| 09 | J901022 | Болт | 6 |
| 10 | A590910 | Пружинная шайба | 6 |
| 11 | J950010 | Гайка | 6 |
| 13 | 4131615 | Ограничитель | 1 |
| 14 | J901025 | Болт | 2 |
| 15 | A590910 | Пружинная шайба | 2 |
| 16 | J950010 | Гайка | 2 |
| 18 | 9707254 | Стойка | 1 |
| 19 | 4022699 | Стопорный палец | 1 |
| 22 | 3023314 | Крышка | 1 |
| 23 | J900816 | Болт | 5 |
| 24 | A590908 | Пружинная шайба | 5 |
| 25 | A590108 | Шайба | 5 |
| 27 | 7011466 | Поручень | 1 |
| 28 | J901235 | Болт | 4 |
| 29 | A590912 | Пружинная шайба | 4 |
| 30 | J950012 | Гайка | 4 |
| 34 | 4093058 | Зеркало | 1 |
| 34A | M500807 | Гайка | 1 |
| 34B | A590908 | Пружинная шайба | 1 |
| 35 | 8019989 | Стойка | 1 |
| 36 | 4113705 | Хомут | 1 |
| 37 | J900835 | Болт | 2 |
| 38 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
