Гидролинии рабочего оборудования (удлинённый рукоять) — HITACHI UH181

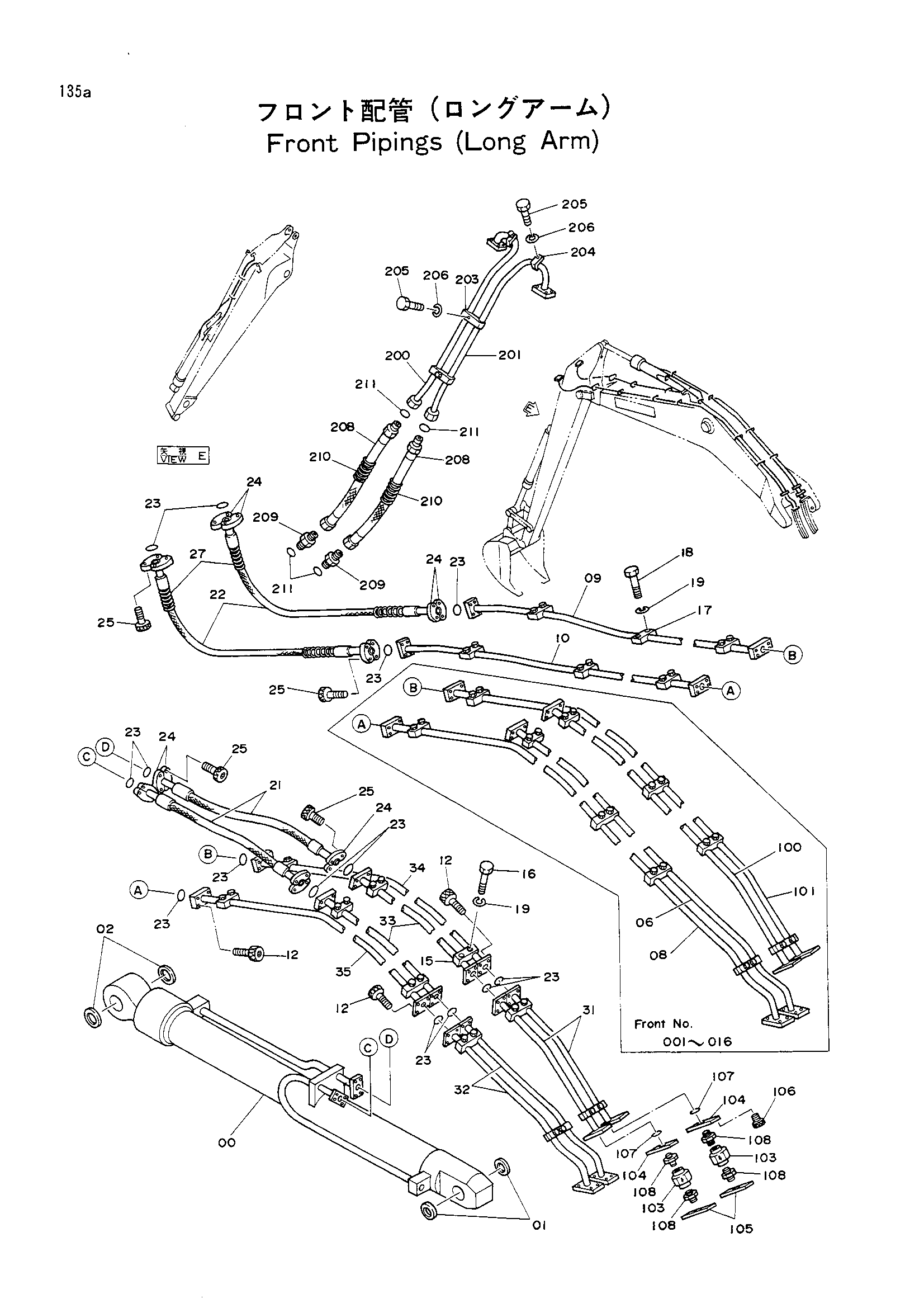

Заводская схема «Гидролинии рабочего оборудования (удлинённый рукоять)» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3027628 замена: 3031888 | Гидроцилиндр рукояти | 1 |
| 00 | 3031888 | Гидроцилиндр рукояти | 1 |
| 01 | 4074008 | Пылезащитное уплотнение | 2 |
| 02 | 4085479 | Пылезащитное уплотнение | 2 |
| 06 | 8025794 | Трубка | 1 |
| 08 | 8025796 | Трубка | 1 |
| 09 | 8025797 | Трубка | 1 |
| 09 | 8032342 | Трубка | 1 |
| 10 | 8025933 | Трубка | 1 |
| 10 | 8032343 | Трубка | 1 |
| 12 | M341450 | Болт с внутренним шестигранником | 8 |
| 12 | M341450 | Болт с внутренним шестигранником | 24 |
| 15 | 4058334 | Хомут трубки | 6 |
| 16 | J901280 | Болт | 12 |
| 17 | 4118860 | Хомут трубки | 10 |
| 18 | J901270 | Болт | 20 |
| 19 | A590912 | Пружинная шайба | 32 |
| 21 | 4093398 | Шланг | 2 |
| 22 | 4099869 | Шланг | 2 |
| 23 | 4508805 | Уплотнительное кольцо | 10 |
| 23 | 4508805 | Уплотнительное кольцо | 14 |
| 24 | 4089703 | Разъёмный фланец | 16 |
| 25 | M341445 | Болт с внутренним шестигранником | 32 |
| 27 | 4055104 | Защитный кожух | 2 |
| 31 | 8032363 | Трубка | 2 |
| 32 | 8032338 | Трубка | 2 |
| 33 | 8032339 | Трубка | 2 |
| 34 | 8032340 | Трубка | 1 |
| 35 | 8032341 | Трубка | 1 |
| 100 | 8031496 | Трубка | 1 |
| 101 | 8031497 | Трубка | 1 |
| 103 | 9023409 | Клапан замедленного возврата | 2 |
| 104 | 4146698 | Фланец | 2 |
| 105 | 4168152 | Фланец | 2 |
| 106 | M341445 | Болт с внутренним шестигранником | 8 |
| 107 | A811040 | Уплотнительное кольцо | 2 |
| 108 | 94-1705 | Адаптер | 4 |
| 200 | 8031384 | Трубка | 1 |
| 201 | 8031385 | Трубка | 1 |
| 203 | 4053599 | Хомут трубки | 2 |
| 204 | 4053598 | Хомут | 2 |
| 205 | J901265 | Болт | 4 |
| 206 | A590912 | Пружинная шайба | 4 |
| 208 | 4055275 | Шланг | 2 |
| 209 | 94-1305 | Адаптер | 2 |
| 210 | 4053619 | Защитный кожух | 2 |
| 211 | 4073052 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
