Напорные трубопроводы — HITACHI UH181

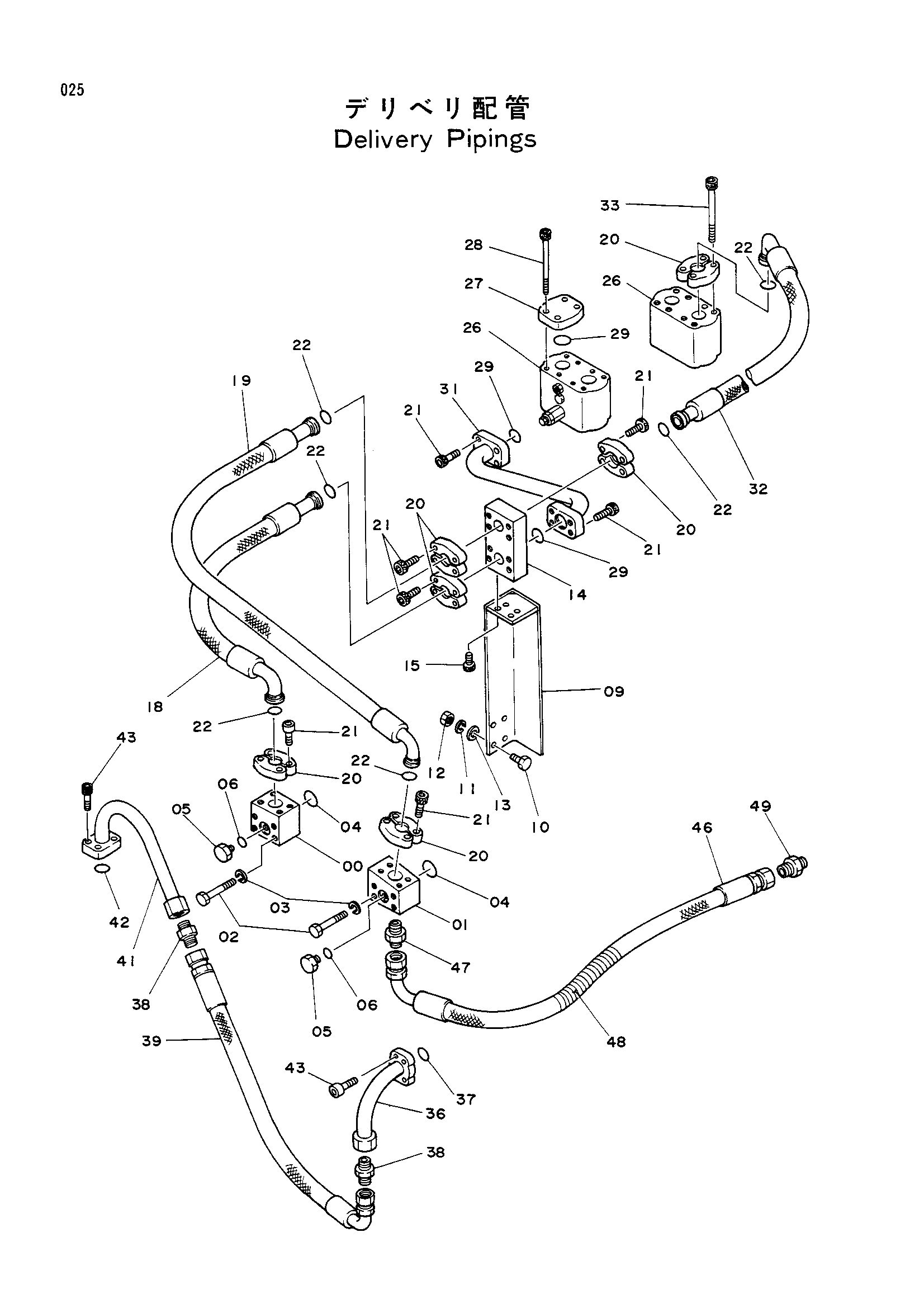

Заводская схема «Напорные трубопроводы» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	3028898	Блок	1
01	3028899	Блок	1
02	J901290	Болт	8
03	A590912	Пружинная шайба	8
04	A811040	Уплотнительное кольцо	2
05	4081278	Пробка	2
06	4506418	Уплотнительное кольцо	2
09	8026462	Кронштейн	1
10	J901035	Болт	4
11	A590910	Пружинная шайба	4
12	J950010	Гайка	4
13	J217083	Шайба	4
14	4155986	Блок	1
15	M341030	Болт с внутренним шестигранником	4
18	4131638	Шланг	1
19	4130879	Шланг	1
20	4089703	Разъёмный фланец	12
21	M341445	Болт с внутренним шестигранником	28
22	4508805	Уплотнительное кольцо	6
26	4143895	Предохранительный клапан	2
27	4057792	Крышка	1
28	M341404	Болт с внутренним шестигранником	4
29	A811040	Уплотнительное кольцо	3
31	8026413	Трубка	1
32	4145148	Шланг	1
33	4143840	Болт с внутренним шестигранником	4
36	8028783 замена: 8034434	Трубка	1
36	8028783	Трубка	1
36	8034434	Трубка	1
36	8034434	Трубка	1
37	A811035	Уплотнительное кольцо	1
38	94-1305	Адаптер	2
39	4153445	Шланг	1
41	8026518 замена: 8034433	Трубка	1
41	8026518	Трубка	1
41	8034433	Трубка	1
41	8034433	Трубка	1
42	A811030	Уплотнительное кольцо	1
43	M341240	Болт с внутренним шестигранником	8
46	4092275	Шланг	1
47	94-1305	Адаптер	1
48	4044420	Защитный кожух	1
49	4195339	Адаптер	1
49	94-1305	Адаптер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
