Каталог запчастей HITACHI
Передний <погрузчик> — HITACHI UH181

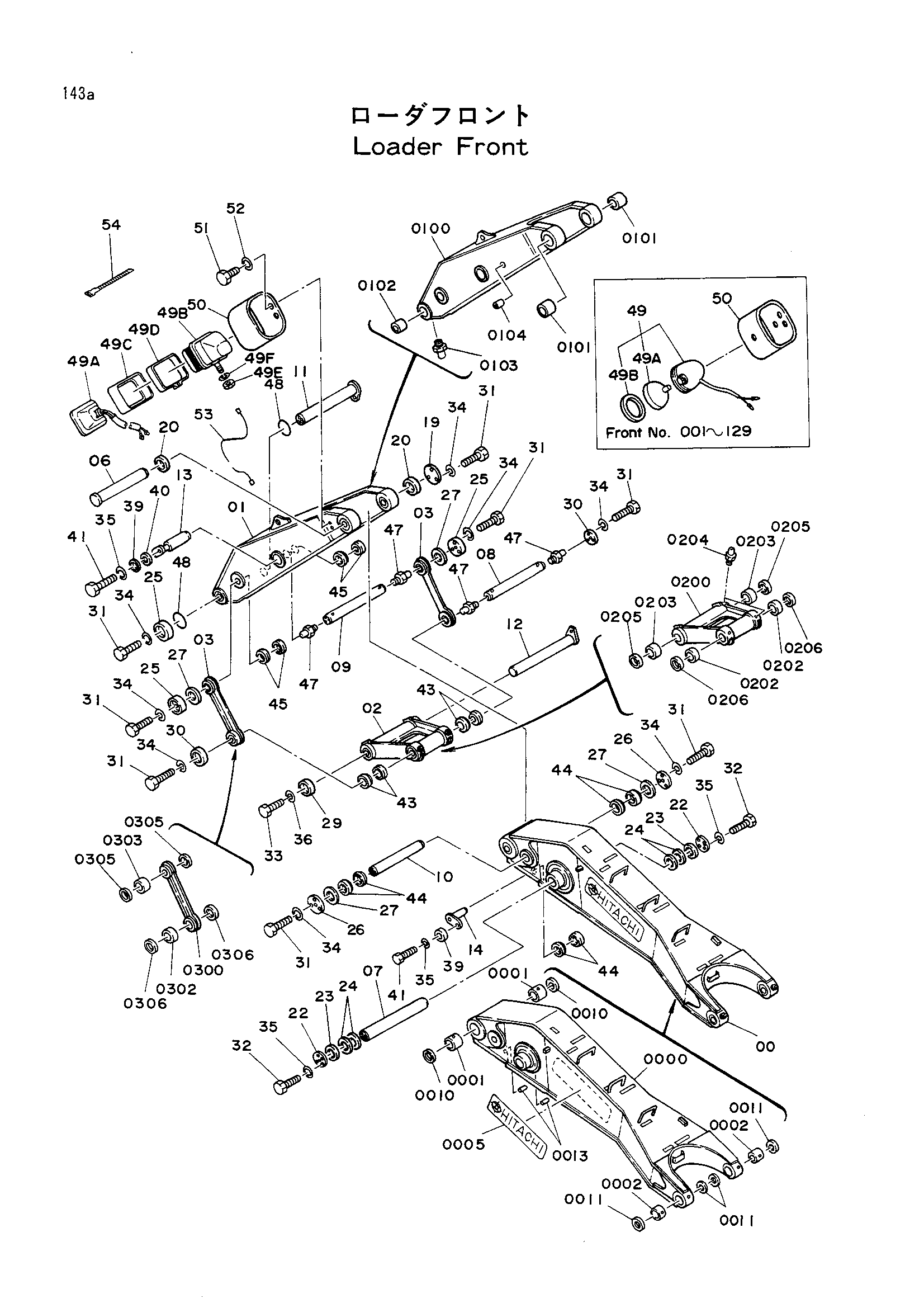

Заводская схема «Передний <погрузчик>» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9055867 | Стрела | 1 |
| 0000 | 6006648 | Стрела | 1 |
| 0001 | 4085541 | Втулка | 2 |
| 0002 | 4085478 | Втулка | 2 |
| 0005 | 4072621 | Информационная табличка | 2 |
| 0010 | 4083969 | Пылезащитное уплотнение | 2 |
| 0011 | 4085479 | Пылезащитное уплотнение | 4 |
| 0013 | 4071287 | Седло винта | 2 |
| 01 | 9026395 | Рукоять | 1 |
| 0100 | 6003027 | Рукоять | 1 |
| 0101 | 4085541 | Втулка | 2 |
| 0102 | 4085542 | Втулка | 2 |
| 0103 | J75481 | Штуцер | 2 |
| 0104 | 4071287 | Седло винта | 1 |
| 02 | 9048971 | Тяга A | 1 |
| 0200 | 7012655 | Тяга | 1 |
| 0202 | 4085381 | Втулка | 2 |
| 0203 | 4070361 | Втулка | 2 |
| 0204 | J75481 | Штуцер | 4 |
| 0205 | 4067901 | Пылезащитное уплотнение | 2 |
| 0206 | 4085479 | Пылезащитное уплотнение | 2 |
| 03 | 9048972 | Тяга B | 2 |
| 0300 | 8026166 | Тяга | 1 |
| 0302 | 4085380 | Втулка | 1 |
| 0303 | 4085379 | Втулка | 1 |
| 0305 | 4074008 | Пылезащитное уплотнение | 2 |
| 0306 | 4085479 | Пылезащитное уплотнение | 2 |
| 06 | 3015024 | Палец | 1 |
| 07 | 3028280 | Палец | 1 |
| 08 | 3014013 | Палец | 1 |
| 09 | 3014012 | Палец | 1 |
| 10 | 3019397 | Палец | 1 |
| 11 | 9708835 | Палец | 1 |
| 12 | 9706489 | Палец | 1 |
| 13 | 9708836 | Палец | 1 |
| 14 | 9708834 | Палец | 2 |
| 19 | 4099241 | Ограничитель | 1 |
| 20 | 4084011 | Проставка | 2 |
| 22 | 4117700 | Ограничитель | 2 |
| 23 | 4040930 | Шайба | 2 |
| 24 | 4168235 | Регулировочная шайба 2.3 | 4 |
| 25 | 4085810 | Ограничитель | 3 |
| 26 | 4085811 | Ограничитель | 2 |
| 27 | 4074002 | Пластина | 4 |
| 29 | 4187267 | Ограничитель | 1 |
| 29 | 9707705 замена: 4187267 | Ограничитель | 1 |
| 30 | 4124549 | Ограничитель | 2 |
| 31 | M121640 | Болт | 24 |
| 32 | M122050 | Болт | 8 |
| 33 | M121232 | Болт | 3 |
| 34 | A590916 | Пружинная шайба | 24 |
| 35 | A590920 | Пружинная шайба | 11 |
| 36 | A590912 | Пружинная шайба | 3 |
| 39 | 4040826 | Шайба | 3 |
| 40 | 4085534 | Шайба | 1 |
| 41 | M112040 | Болт | 3 |
| 43 | 4085480 | Пластина | 4 |
| 44 | 4056885 | Пластина | 8 |
| 45 | 4085481 | Пластина | 4 |
| 47 | J75481 | Штуцер | 4 |
| 48 | 4087732 | Уплотнительное кольцо | 2 |
| 49 | 214771 | Фонарь | 1 |
| 49A | 214770 | Лампа | 1 |
| 49A | 4163596 | Фонарь | 1 |
| 49A-F | 4151325 | Фара | 1 |
| 49B | 4053982 | Лента | 1 |
| 49B | 4163597 | Держатель | 1 |
| 49C | 4163598 | Лента | 1 |
| 49D | 4163599 | Лента | 1 |
| 49E | M501411 | Гайка | 1 |
| 49F | A590914 | Пружинная шайба | 1 |
| 50 | 8014525 | Защитный кожух | 1 |
| 50 | 8036287 | Защитный кожух | 1 |
| 51 | M111016 | Болт | 2 |
| 52 | A590910 | Пружинная шайба | 2 |
| 53 | 4170483 | Провод | 1 |
| 54 | 4055311 | Зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
