Ходовой трансмиссия — HITACHI UH181

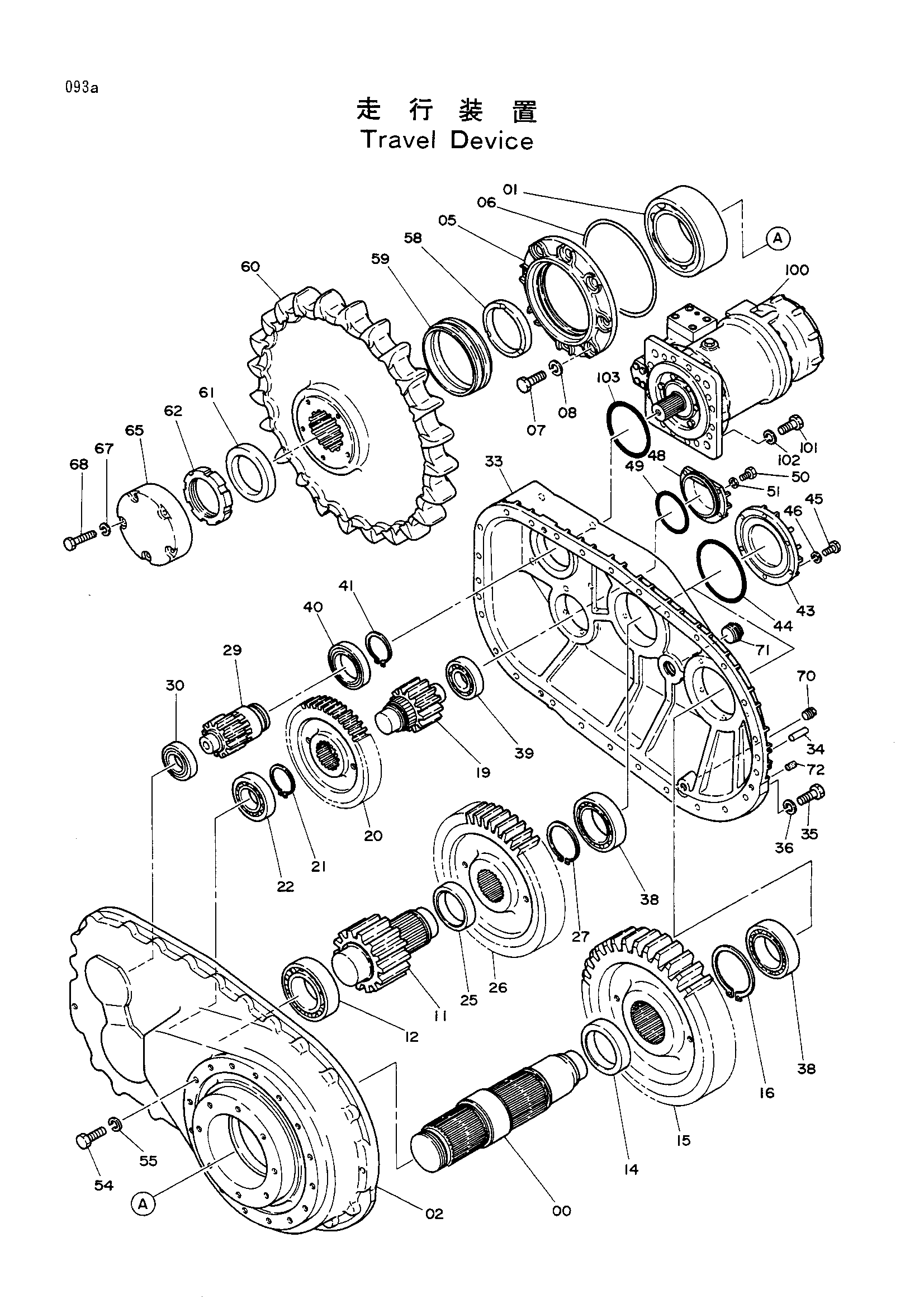

Заводская схема «Ходовой трансмиссия» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-72 | 9053229 | Трансмиссия ход (правый) | 1 |
| 00-72 | 9053230 | Трансмиссия ход (левый) | 1 |
| 00 | 2007583 | Вал | 1 |
| 01 | 4070850 | Подшипник. спх.рол. | 1 |
| 02 | 1007744 | Корпус шестерня (правый) | 1 |
| 02 | 1007745 | Корпус шестерня (левый) | 1 |
| 02 | 1010239 | Корпус шестерня (правый) | 1 |
| 02 | 1010240 | Корпус шестерня (левый) | 1 |
| 05 | 3010828 | Опора | 1 |
| 06 | A810300 | Уплотнительное кольцо | 1 |
| 07 | M211645 | Болт | 8 |
| 08 | A590916 | Пружинная шайба | 8 |
| 11 | 2018308 | Ведущая шестерня | 1 |
| 12 | 4510122 | Подшипник. спх.рол. | 1 |
| 14 | 4070844 | Проставка | 1 |
| 15 | 2015381 | Шестерня | 1 |
| 16 | 4070854 | Стопорное кольцо | 1 |
| 19 | 2018306 | Ведущая шестерня | 1 |
| 20 | 3023010 | Шестерня | 1 |
| 21 | 991351 | Стопорное кольцо | 1 |
| 22 | 4070852 | Подшипник.: ROL. | 1 |
| 25 | 4070843 | Проставка | 1 |
| 26 | 3027913 | Шестерня | 1 |
| 27 | 991354 | Стопорное кольцо | 1 |
| 29 | 2015383 | Ведущая шестерня | 1 |
| 30 | 931416 | Роликовый подшипник | 1 |
| 33 | 1007746 | Крышка(правый) | 1 |
| 33 | 1007747 | Крышка(левый) | 1 |
| 33 | 1010241 | Крышка(правый) | 1 |
| 33 | 1010242 | Крышка(левый) | 1 |
| 34 | J402063 | Установочный штифт | 2 |
| 35 | J932060 | Болт | 26 |
| 35 | J932060 | Болт | 32 |
| 35 | M212050 | Болт | 26 |
| 36 | A590920 | Пружинная шайба | 26 |
| 36 | A590920 | Пружинная шайба | 32 |
| 38 | 4070853 | Подшипник. спх.рол. | 2 |
| 39 | 931504 | Подшипник. спх.рол. | 1 |
| 40 | 4128348 | Шариковый подшипник | 1 |
| 41 | 991352 | Стопорное кольцо | 1 |
| 43 | 3027914 | Крышка | 2 |
| 44 | A810185 | Уплотнительное кольцо | 2 |
| 45 | M211636 | Болт | 12 |
| 46 | A590916 | Пружинная шайба | 12 |
| 48 | 2018307 замена: 2025226 | Крышка | 1 |
| 48 | 2018307 | Крышка | 1 |
| 48 | 2025226 | Крышка | 1 |
| 48 | 2025226 | Крышка | 1 |
| 49 | A810135 | Уплотнительное кольцо | 1 |
| 50 | J901232 | Болт | 5 |
| 51 | A590912 | Пружинная шайба | 5 |
| 54 | M212200 | Болт | 16 |
| 55 | 4089822 | Шайба | 16 |
| 58 | 4070842 | Проставка | 1 |
| 59 | 4110369 | Комплект уплотнений | 1 |
| 60 | 1002317 | Звёздочка | 1 |
| 61 | 4070841 | Проставка | 1 |
| 62 | 3011124 | Гайка | 1 |
| 65 | 3010829 | Колпачок | 1 |
| 67 | A590912 | Пружинная шайба | 5 |
| 68 | M111280 | Болт | 5 |
| 70 | 4040608 | Пробка | 1 |
| 71 | 4083435 | Пробка | 1 |
| 72 | 425176 | Пробка | 3 |
| 100 | 4129384 замена: 4199927 | Гидромотор | 2 |
| 100 | 4129384 замена: 4199925 | Гидромотор | 2 |
| 100 | 4199925 | Гидромотор | 2 |
| 101 | M212056 | Болт | 8 |
| 102 | A590920 | Пружинная шайба | 8 |
| 103 | 4199927 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
