Пилотные гидролинии <погрузчик> — HITACHI UH181

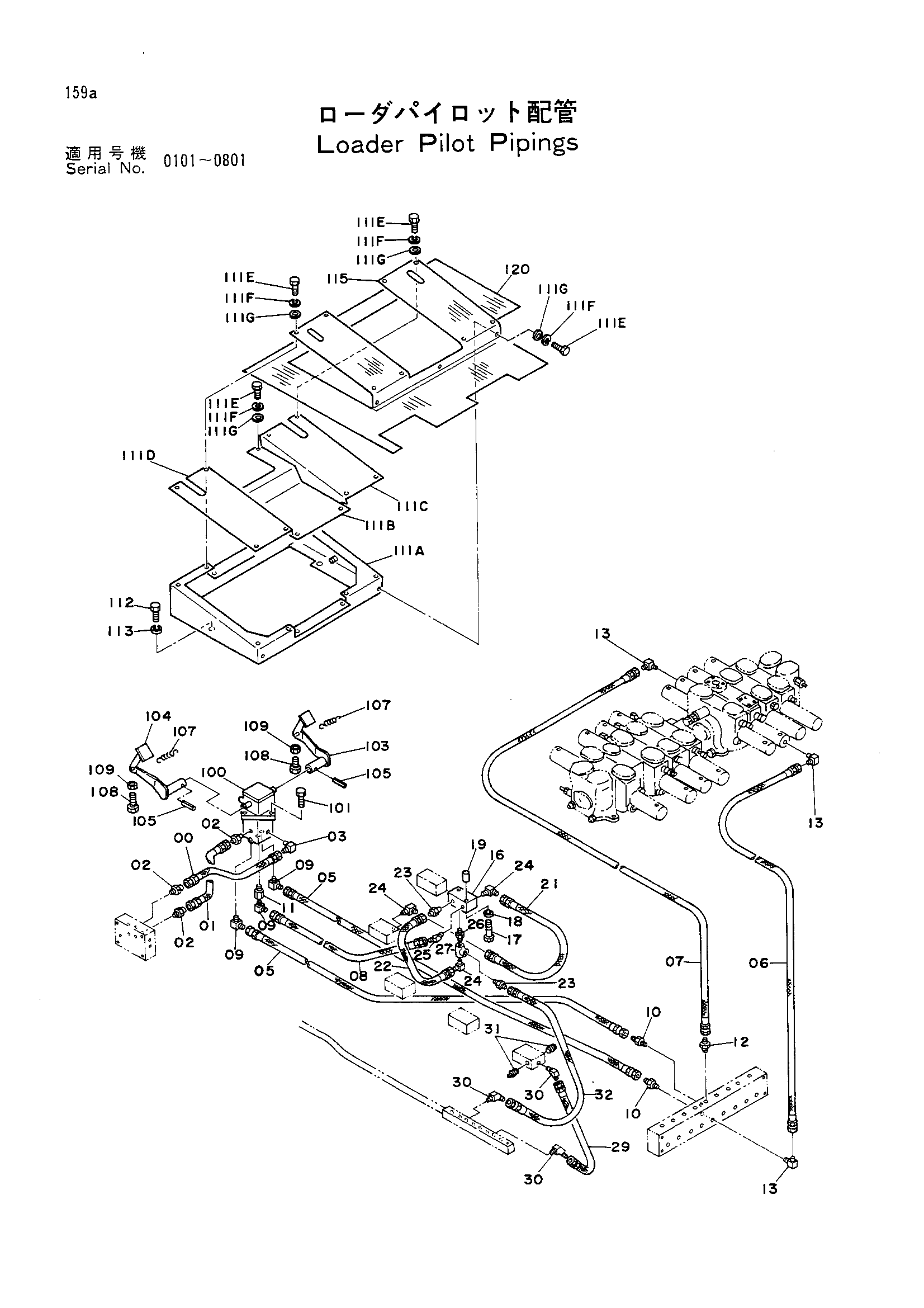

Заводская схема «Пилотные гидролинии <погрузчик>» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4124804 | Нейлоновый шланг | 1 |
| 01 | 4124805 | Нейлоновый шланг | 1 |
| 02 | 94-1302 | Адаптер | 3 |
| 03 | 94-1402 | Угловой штуцер | 1 |
| 05 | 4032705 | Нейлоновый шланг | 2 |
| 06 | 4124812 | Нейлоновый шланг | 1 |
| 07 | 4124796 | Нейлоновый шланг | 1 |
| 08 | 4509857 | Нейлоновый шланг | 1 |
| 09 | 94-1401 | Адаптер | 3 |
| 10 | 94-1301 | Угловой штуцер | 2 |
| 11 | 485382 | Адаптер | 1 |
| 12 | 94-1302 | Адаптер | 1 |
| 13 | 94-1402 | Угловой штуцер | 3 |
| 16 | 4161528 | Клапан | 1 |
| 17 | J901090 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 19 | 4131346 | Проставка | 2 |
| 21 | 4098899 | Нейлоновый шланг | 1 |
| 22 | 4124781 | Нейлоновый шланг | 1 |
| 23 | 94-1301 | Адаптер | 2 |
| 24 | 94-1401 | Угловой штуцер | 3 |
| 25 | 94-1501 | Угловой штуцер | 1 |
| 26 | 94-1701 | Адаптер | 1 |
| 27 | 94-0660 | Тройник | 1 |
| 29 | 4111501 | Нейлоновый шланг | 1 |
| 30 | 94-1501 | Угловой штуцер | 3 |
| 31 | 94-2022 | Пробка | 2 |
| 32 | 4129752 | Нейлоновый шланг | 1 |
| 100 | 9052065 | Пилотный клапан | 1 |
| 101 | M340825 | Болт с внутренним шестигранником | 4 |
| 103 | 8026333 | Педаль | 1 |
| 104 | 8026334 | Педаль | 1 |
| 105 | 4033504 | Пин.спринг | 2 |
| 107 | 4143570 | Пружина | 2 |
| 108 | M261002 замена: M261090 | Болт | 2 |
| 108 | M261090 | Болт | 2 |
| 109 | J950010 | Гайка | 2 |
| 111A-G | 9054084 | Опора | 1 |
| 111A | 7013987 | Подставка для ног | 1 |
| 111B | 3028982 | Крышка | 1 |
| 111C | 3028983 | Крышка R | 1 |
| 111D | 3028984 | Крышка L | 1 |
| 111E | J900614 | Болт | 15 |
| 111F | A590906 | Пружинная шайба | 15 |
| 111G | A590106 | Плоская шайба | 15 |
| 112 | J901025 | Болт | 4 |
| 113 | A590910 | Пружинная шайба | 4 |
| 115 | 3028985 | Коврик | 1 |
| 120 | 2019566 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
