Гидролинии рабочего оборудования <грейфер ковш> — HITACHI UH181

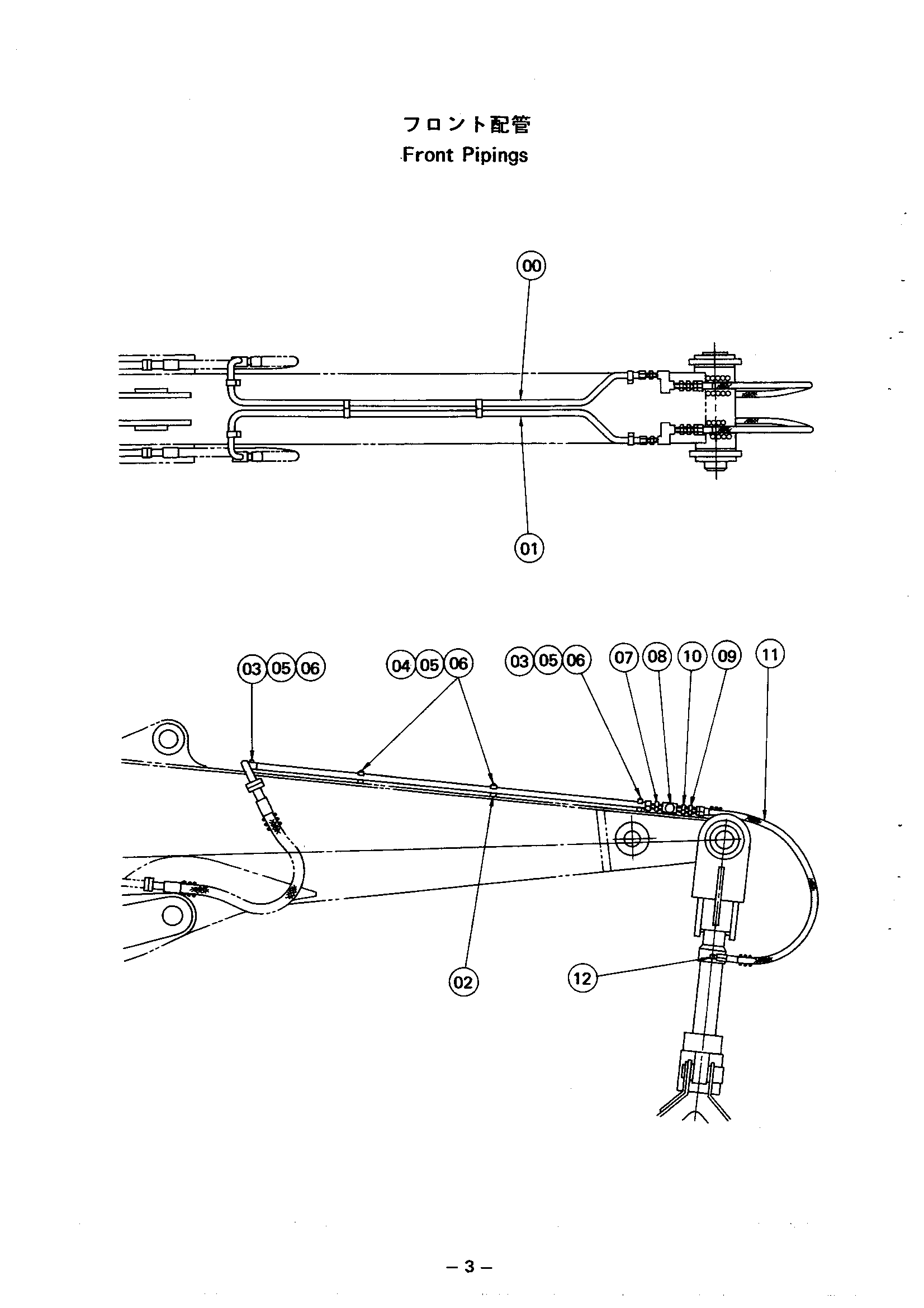

Заводская схема «Гидролинии рабочего оборудования <грейфер ковш>» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8035050 | Трубка (сорт рукоять) | 1 |
| 00 | 8035053 | Трубка (STD рукоять) | 1 |
| 01 | 8035051 | Трубка (сорт рукоять) | 1 |
| 01 | 8035052 | Трубка (STD рукоять) | 1 |
| 02 | 4137298 | Седло винта | 6 |
| 03 | 4053599 | Хомут трубки | 2 |
| 04 | 4053598 | Хомут трубки | 4 |
| 05 | J901265 | Болт | 6 |
| 06 | A590912 | Пружинная шайба | 6 |
| 07 | 94-1705 | Адаптер | 2 |
| 08 | 4123009 | Соединение свивел | 2 |
| 09 | 94-1604 | Переходник | 2 |
| 10 | 94-1304 | Адаптер | 2 |
| 11 | 4184871 | Шланг | 2 |
| 12 | 94-1404 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
