Стрела — HITACHI UH181

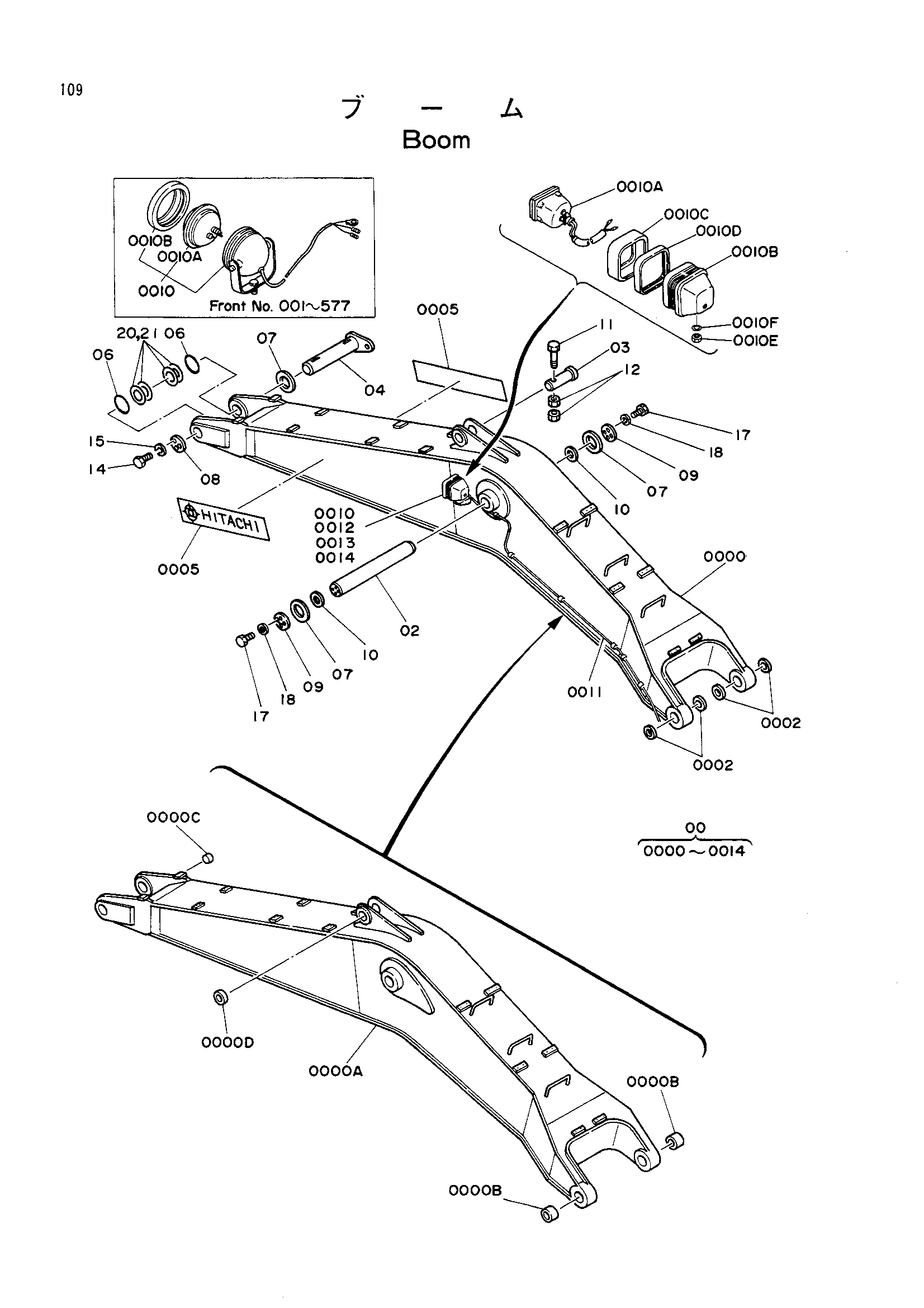

Заводская схема «Стрела» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9053355 | Стрела | 1 |
| 0000 | 9053356 | Стрела | 1 |
| 0000A | 5001250 | Стрела | 1 |
| 0000B | 4085478 | Втулка | 2 |
| 0000C | 4040822 | Ограничитель | 1 |
| 0000D | 4106647 | Ограничитель | 1 |
| 0002 | 4085479 | Пылезащитное уплотнение | 4 |
| 0005 | 4072621 | Информационная табличка | 2 |
| 0010 | 214771 | Фонарь | 1 |
| 0010 | 4151325 | Фара | 1 |
| 0010A | 214770 | Лампа | 1 |
| 0010A | 4163596 | Фонарь | 1 |
| 0010B | 4053982 | Лента | 1 |
| 0010B | 4163597 | Держатель | 1 |
| 0010C | 4163598 | Лента | 1 |
| 0010D | 4163599 | Лента | 1 |
| 0010E | M501411 | Гайка | 1 |
| 0010F | A590914 | Пружинная шайба | 1 |
| 0011 | 4074224 | Провод | 1 |
| 0012 | J900614 | Болт | 1 |
| 0013 | A590906 | Пружинная шайба | 1 |
| 0014 | M500605 | Гайка | 1 |
| 02 | 3028280 | Палец | 1 |
| 03 | 3023371 | Палец | 1 |
| 04 | 9715617 | Палец | 1 |
| 06 | 4154593 | Уплотнительное кольцо | 2 |
| 07 | 4040930 | Шайба | 3 |
| 08 | 4085811 | Ограничитель | 1 |
| 09 | 4117700 | Ограничитель | 2 |
| 10 | 4168235 | Регулировочная шайба 2.3 | 4 |
| 11 | M121604 | Болт | 1 |
| 12 | M511613 | Гайка | 2 |
| 14 | M111636 | Болт | 3 |
| 15 | A590916 | Пружинная шайба | 3 |
| 17 | M122050 | Болт | 8 |
| 18 | A590920 | Пружинная шайба | 8 |
| 20 | 4134372 | Регулировочная шайба 1.0 | 2 |
| 21 | 4134373 | Регулировочная шайба 1.6 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
