Воздушный трубопроводы — HITACHI UH181

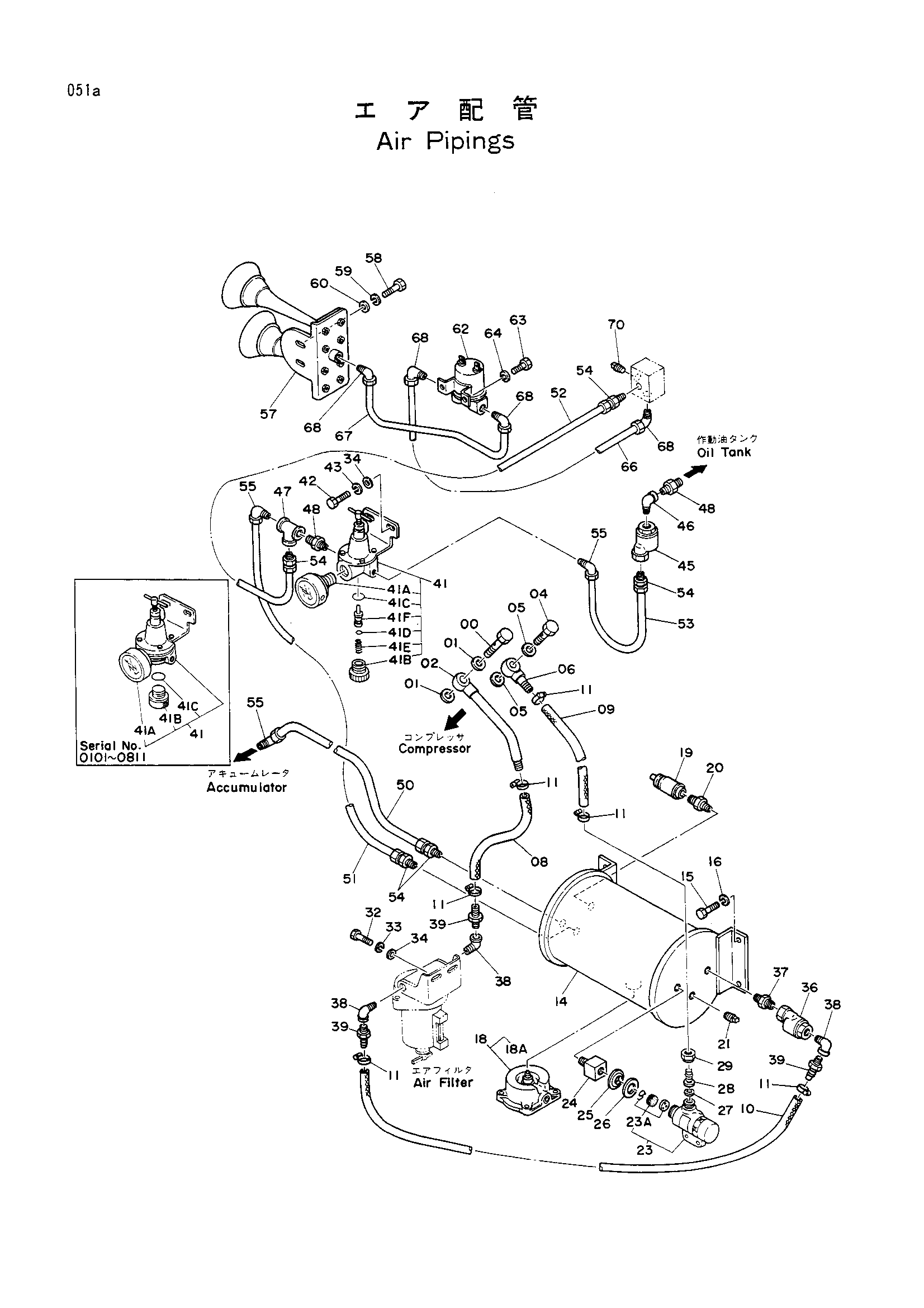

Заводская схема «Воздушный трубопроводы» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 996277 | Болт соединение | 1 |
| 01 | 984227 | Манжета | 2 |
| 02 | 8028773 | Соединение | 1 |
| 04 | 4512839 | Болт соединение | 1 |
| 05 | 996278 | Манжета | 2 |
| 06 | 4514461 | Соединение | 1 |
| 08 | 4083038 | Резиновый шланг | 1 |
| 09 | 4081375 | Резиновый шланг | 1 |
| 10 | 4081223 | Резиновый шланг | 1 |
| 11 | 4514700 | Хомут шланга | 6 |
| 14 | 8501883 | Бак воздушный | 1 |
| 15 | J901022 | Болт | 4 |
| 16 | A590910 | Пружинная шайба | 4 |
| 18 | 969205 | Клапан | 1 |
| 18A | 4107670 | Комплект уплотнений | 1 |
| 19 | 986952 | Клапан защитный | 1 |
| 20 | J728382 | Переходник | 1 |
| 21 | J75283 | Пробка | 1 |
| 23 | 4125684 | Регулятор | 1 |
| 23A | 4125693 | Фильтр | 1 |
| 24 | 499820 | Адаптер | 1 |
| 25 | 984219 | Уплотнительная шайба | 1 |
| 26 | 4503857 | Регулировочная шайба | 1 |
| 27 | 984225 | Манжета | 1 |
| 28 | 487027 | Втулка | 1 |
| 29 | 971303 | Гайка втулка | 1 |
| 32 | J900612 | Болт | 2 |
| 33 | A590906 | Пружинная шайба | 2 |
| 34 | A590106 | Пружинная шайба | 4 |
| 36 | 986953 | Обратный клапан | 1 |
| 37 | J70783 | Адаптер | 1 |
| 38 | 94-0647 | Угловой штуцер | 3 |
| 39 | 49960 | Адаптер | 3 |
| 41 | 3022100 замена: 4198244 | Регулятор воздушный | 1 |
| 41 | 4198244 | Регулятор воздушный | 1 |
| 41A | 4137103 замена: 4198243 | Указатель | 1 |
| 41A | 4198243 | Указатель | 1 |
| 41B | 4188369 | Колпачок | 1 |
| 41C | 4138939 | Уплотнительное кольцо | 1 |
| 41D | 4198876 | Уплотнительное кольцо | 1 |
| 41E | 4198875 | Пружина | 1 |
| 41F | 4198874 | Клапан | 1 |
| 42 | J900612 | Болт | 2 |
| 43 | A590906 | Пружинная шайба | 2 |
| 45 | 986953 | Обратный клапан | 1 |
| 46 | 94-0647 | Угловой штуцер | 1 |
| 47 | J70483 | Тройник | 1 |
| 48 | J70783 | Адаптер | 2 |
| 50 | 4134987 | Трубка | 1 |
| 51 | 4511975 | Трубка | 1 |
| 52 | 4067830 | Трубка | 1 |
| 53 | 499680 | Шланг | 1 |
| 54 | 969198 | Адаптер | 5 |
| 55 | 4501785 | Угловой штуцер | 3 |
| 57 | 4135433 | Звуковой сигнал воздушный | 1 |
| 58 | J901018 | Болт | 2 |
| 59 | A590910 | Пружинная шайба | 2 |
| 60 | A590110 | Шайба | 2 |
| 62 | 4135434 | Клапан | 1 |
| 63 | J900814 | Болт | 2 |
| 64 | A590908 | Пружинная шайба | 2 |
| 66 | 4504272 | Трубка | 1 |
| 67 | 4511309 | Трубка | 1 |
| 68 | 992312 | Разъём | 4 |
| 70 | J75282 | Пробка масляный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
