Грейфер гидроцилиндр — HITACHI UH181

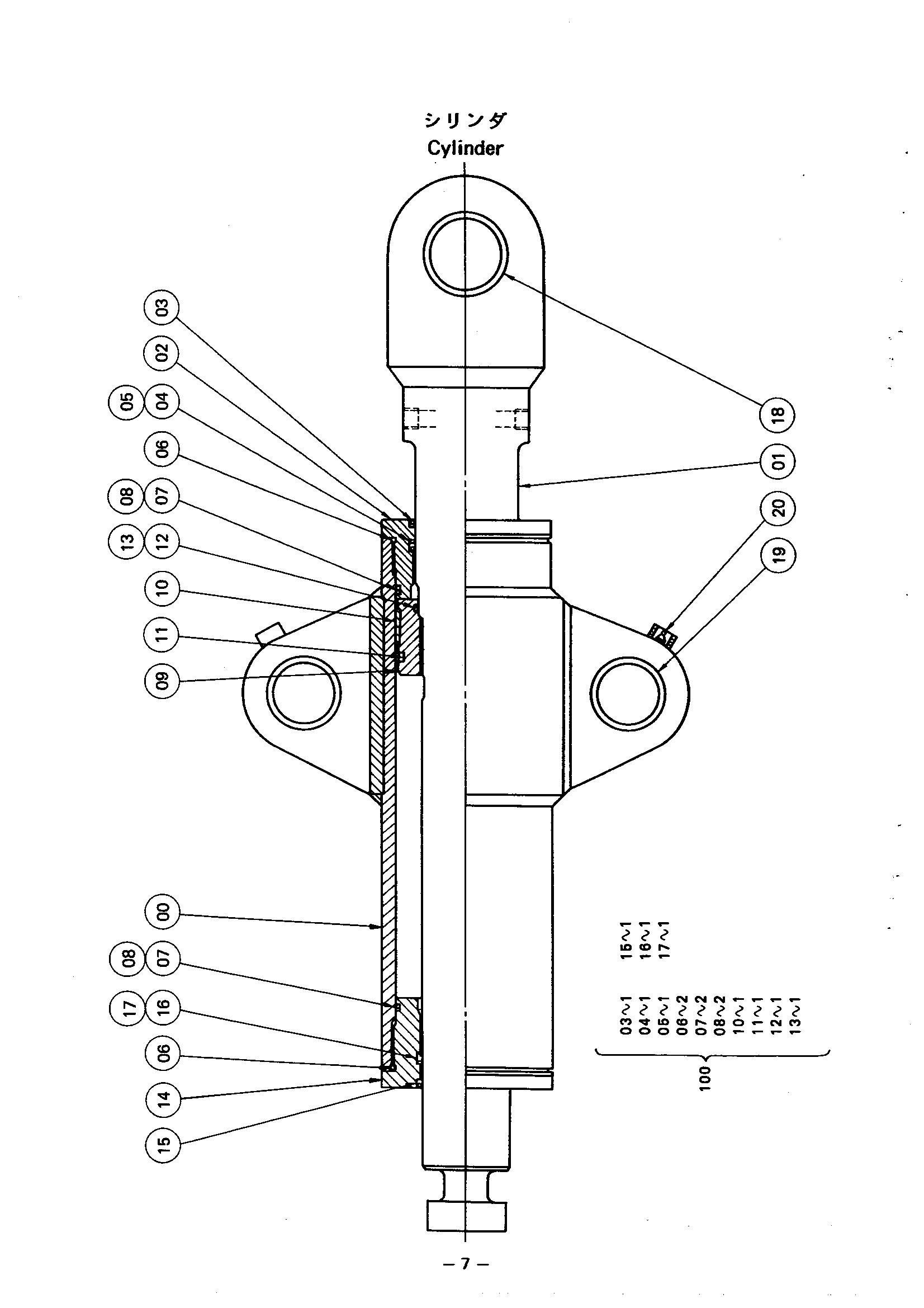

Заводская схема «Грейфер гидроцилиндр» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4189217 | Гидроцилиндр | 1 | |
| 00 | 4189367 | Труба гидроцилиндра | 1 |
| 01 | 4189368 | Шток поршня | 1 |
| 02 | 4189369 | Головка гидроцилиндр | 1 |
| 03 | 4189370 | Грязесъёмное кольцо | 1 |
| 04 | 4189371 | U-образная манжета | 1 |
| 05 | 4189372 | Опорное кольцо | 1 |
| 06 | 4189373 | Уплотнительное кольцо | 2 |
| 07 | 4189374 | Уплотнительное кольцо | 2 |
| 08 | 4189375 | Опорное кольцо | 2 |
| 09 | 4189376 | Поршень | 1 |
| 10 | 4189377 | Поршневое кольцо | 1 |
| 11 | 4189378 | Манжета поршень | 1 |
| 12 | 4189379 | Уплотнительное кольцо | 1 |
| 13 | 4189380 | Опорное кольцо | 1 |
| 14 | 4189381 | Головка гидроцилиндр | 1 |
| 15 | 4189382 | Грязесъёмное кольцо | 1 |
| 16 | 4189383 | U-образная манжета | 1 |
| 17 | 4189384 | Опорное кольцо | 1 |
| 18 | 4189385 | Втулка | 1 |
| 19 | 4189386 | Втулка | 2 |
| 20 | J75481 | Штуцер | 2 |
| 100 | 4189387 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
