Трубопроводы системы смазки (стрела) — HITACHI UH181

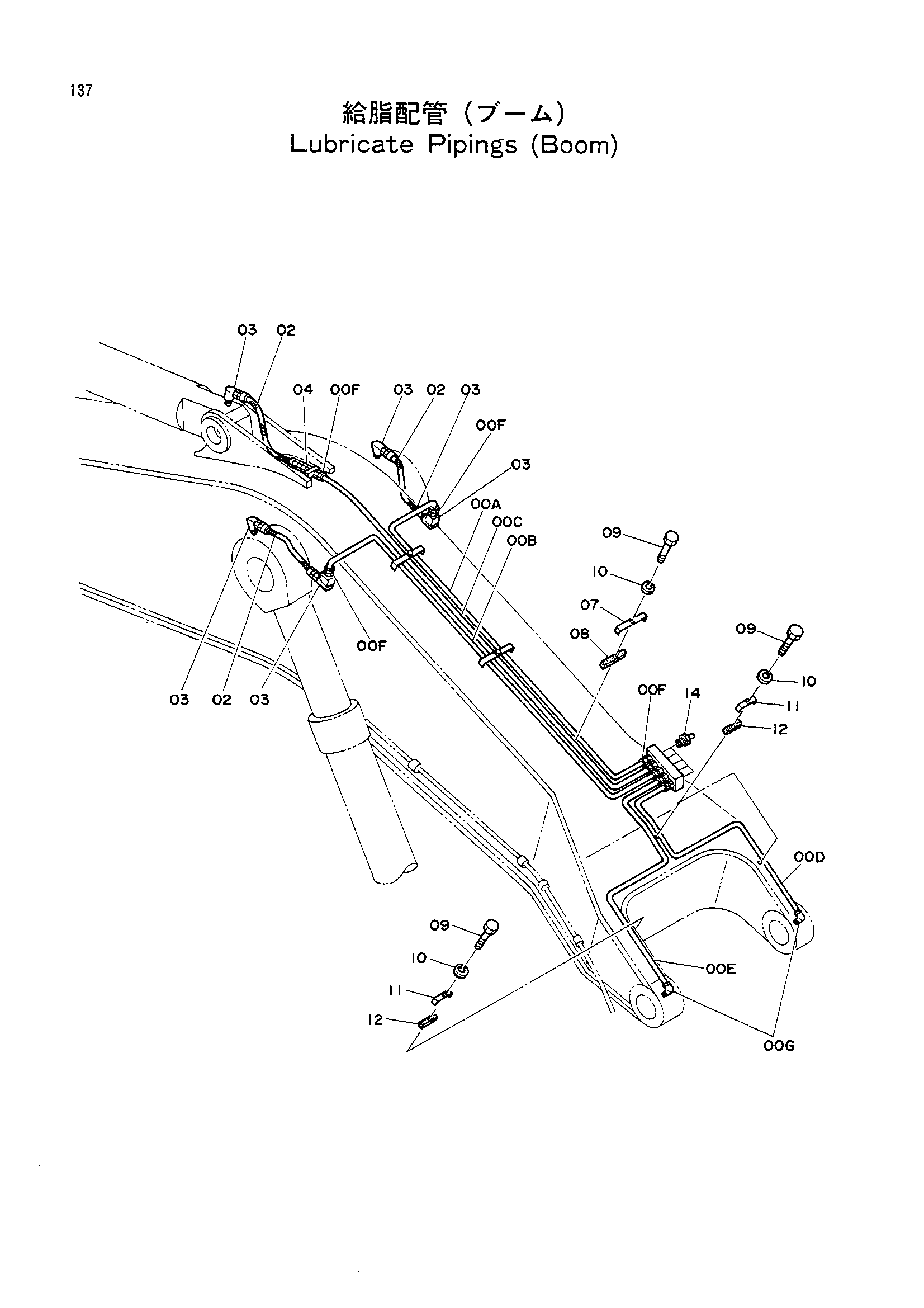

Заводская схема «Трубопроводы системы смазки (стрела)» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4150662 | Трубка | 1 |
| 00A-G | 9051790 | Трубка в сборе | 1 |
| 00B | 4150663 | Трубка | 1 |
| 00C | 4150664 | Трубка | 1 |
| 00D | 4154040 | Трубка | 1 |
| 00E | 4154041 | Трубка | 1 |
| 00F | 4130169 | Штуцер трубки | 8 |
| 00G | 4130175 | Штуцер трубки | 2 |
| 02 | 4512113 | Шланг | 3 |
| 03 | 94-1401 | Угловой штуцер | 5 |
| 04 | 94-1301 | Адаптер | 1 |
| 07 | 4032158 | Хомут | 3 |
| 08 | 4032159 | Резиновая прокладка | 3 |
| 09 | J901228 | Болт | 6 |
| 10 | A590912 | Пружинная шайба | 6 |
| 11 | 4032160 | Хомут | 3 |
| 12 | 4032161 | Резиновая прокладка | 3 |
| 14 | J75482 | Штуцер | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
